2025-05-02

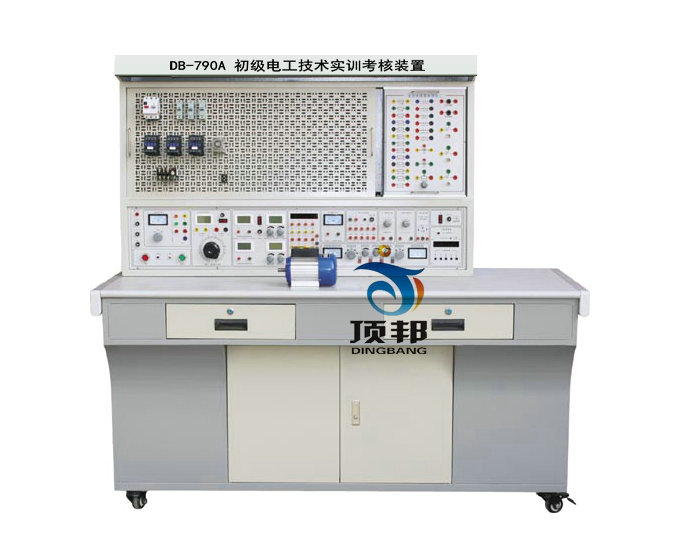

初级电工技术实训考核装置
[规格型号]： DB-790A
[产品名称]： 初级电工技术实训考核装置
[价　　格]： 17800元
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

一、概述
　　DB-790A初级电工技术实训考核装置,是我公司根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的要求，按照职业教育的教学和实训要求而研发的产品。结构合理，实训元器件采用挂箱式，易增加或扩展实训项目。该装置适合高职、高专、中专、职校等新建或扩建实训室，为学校迅速开设实训课提供了理想的实训设备。
二、技术性能
　　1、输入电源：三相四线（或三相五线）～380V±5% 50Hz
　　2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
　　3、装置容量：＜1.5KVA
　　4、重量：120Kg
　　5、外形尺寸：1400mm×700mm×1500mm
三、实训装置基本配置及功能
　　DB-790A初级电工技术实训考核装置，主要由实训屏、实训挂箱、实训桌等到组成。
�。ㄒ唬┦笛灯�
　　实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：
　1、控制及交流电源部分
　　（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动�；ぁ５缌餍偷缪剐吐┑缈乜艉笥善舳屯Ｖ拱磁タ刂剖笛堤üぷ鞯缭�。具有告警和复位功能。
　　（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
　�。�3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。
　�。�4）提供～220V插座2只，为外部仪器提供工作电源。
　　（5）配备实训用250V/30W日光灯管及支架一套。
　2、直流电源部分
　　（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流�；すδ埽涑鲇�0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
　�。�2）低压直流稳压电源：+5V，电流0.5A，有表指示。
　3、函数信号发生器：输出正弦波、矩形波、三角波
　�。�1）频率范围：5Hz-550KHz，含五个频段。
　�。�2）频率指示：由Hz表直接读出。
　�。�3）电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
　　　　　　　　　　　 三级衰减：0db，20db，40db，具有连续细调
　　　　　　　　　　　 矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调
　　　　　　　　　　　 三角波：5Hz-250KHz＞1V
　4、连续计数脉冲：输出频率0.5-300KHz。
　5、单次脉冲：每次可输出一对正负脉冲。
　6、仪表部分
　�。�1）真有效值交流数字电压表一只，测量范围：0-500V，0.5级，三位半数显。
　�。�2）真有效值交流数字电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
　　（3）直流数显电压表一只，测量范围：0-300V，0.5级，三位半数显。
　�。�4）直流数显电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
　�。�5）单相智能型功率、功率因数表
　　由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
　�。�6）指针式直流微安表一只，量程100uA，精度1.5级。
　7、实验管理器
　　平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能，此外自动记录由于接线或操作错误造成的漏电告警总次数，为学生实训技能考核提供一个统一的标准。
�。ǘ┦笛倒蚁浼芭浼�
　　1、DGJ-01 直流电路基本原理挂箱（一）
　　2、DGJ-02 直流电路基本原理挂箱（二）
　　3、DGJ-03 交流与磁电路电路基本原理挂箱（三）
　　4、DGJ-04 交流三相负载挂箱（四）
　　5、DGJ-05 基本定律定理挂箱（五）
　　6、网孔板及电气控制元器件（网孔板1块，三相闸刀1把，交流接触器4只，时间继电器1只，热继电器1只，铁壳按钮2只，接线端子排20孔）
　7、三相鼠笼交流电机1台（380V Y/△ 180W）
　8、连接线一套
　9、尖嘴钳、螺丝刀、剥线钳等工具一套
　（三）实训桌
　　实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。
四、实训项目
�。ㄒ唬┲绷鞯缏坊驹�
　1．电工仪表的使用与测量误差的计算
　2．减少仪表测量误差的方法
　3．伏安法测电阻
　4．电源外特性的测定
　5．电阻的串并混联
　6．电流表工作原理
　7．电压表工作原理
　8．欧姆表工作原理
　9．欧姆定律
　10．互易定理
　11．载维南定理
12．诺顿定理 13．惠斯通电桥
14．负载获得最大功率的条件
15．电阻与温度的关系：用伏安法没出灯丝在不同电压下的阻值
16．基尔霍夫第一定律
17．基尔霍夫第二定律
18．电路中电位的测量
19．迭加定律
20．楼梯开关两地控制
21．电压控制电流源
22．电压控制电压源
�。ǘ┙涣饔氪怕坊驹�
　1．串并联电路
　2．电容器的串并混联电路
　3．电容C在交直流中的作用
　4．单相交流电路
　5．日光灯电路的连接
　6．提高功率因数的方法
　7．交流电路参数的测量
　8．正弦交流电路中RLC元件的特性
　9．电焊变压器原理
　10．变压器空载实验
　11．变压器有载实验
　12．交流互感器原理
　13．电压互感器原理
　14．磁耦合线圈的反接
　15．磁耦合线圈的顺接

16．三相负载星形联接
17．三相负载三角形联接
18．星形和三角形电路的等效互换
19．星形和三角形互换
20．谐振电路
21．RC选频网络
22．一阶RC电路的过渡过程
23．一阶RL电路的过渡过程
24．二阶电路的响应
25．RL串联电路
26．RC串联电路
27．RCL并联电路
28．电感在交直流中的作用
29．通电断电自感现象
�。ㄈ┑缙刂�
　1．三相鼠笼式异步电动机的使用
　2．三相异步电动机直接启动控制
　3．三相异步电动机点动控制
4．三相异步电动机自锁控制
5．接触器联锁的正反转控制
6．接触器和按钮双重联锁正反转控制
