2025-04-18
电子产品焊接装配实训台
[规格型号]： DB-ETZ06
[产品名称]： 电子产品焊接装配实训台
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

电子产品焊接装配实训台是根据以能力为本位、以就业为导向，紧密结合生产实际和职业岗位的技能要求，按照职业教育的教学和实训要求而研发的产品。可完成中小型电子产品的装配、调试和检修等实训，使学生掌握电子产品装配和调试的基本技能，同时可满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。适合各职业院校电子类专业《电子工艺》课程的实训教学。

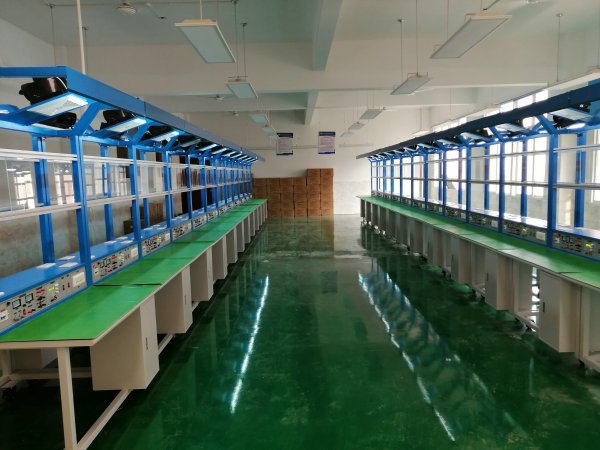

电子产品焊接装配实训台

电子产品焊接装配实训台

电子产品焊接装配实训台

一、装置特点
1.电子产品焊接装配实训台采用生产流水线结构，使学生的操作训练贴近生产实际。加强学生的动手能力、创新能力和知识运用能力。
2.电子产品焊接装配实训台提供了多种电子元器件和电子产品装配工具，不但能锻炼学生的装配调试技能，还可以在现有产品的基础上进行二次开发，以培养学生的创新能力。
3.电子产品焊接装配实训台配套实训资料齐全：提供每种实训套件的元器件清单、焊接元器件的装配图和调试指导书，完成学生对电路认识、设计、焊接、调试、检修等多种技能的实训。

二、技术性能
1.输入电源：三相四线～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜200VA
4.外形尺寸：1100mm×1300mm×2000mm（双人座）
三、实训的基本配置及功能
实训装置由实训台、电源柜、实训套件、实训工具、实训挂箱等组成。采用两面双组型结构,正反两面资源相同。
（一）实训台
实训台主要由实训桌、实训面板、铝合金框架、顶部框架等组成。
1.正反两面各配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。
2.正反两面各有一块实训功能板，分别提供：
1）.九路AC220V电源插座接口，可为实训挂箱、外配仪器设备提供工作电源；
2）.四路固定直流电源，四路固定直流电源电压分别为±12V、±5V。
3）.一路可调直流电源：0～30V/1.5A连续可调，具有截止型短路软保护和自动恢复功能。
4）.变压器（0V、6V、10V、14V抽头各一路及中心抽头17V两路）。
3.铝合金框架为双层结构。第一层用于挂放元件盒（备用）或实训挂箱（备用）。 第二层设有四个PVC夹板，可用来夹放相关实训资料。
4.顶部框架上设有电风扇和30W日光灯（照明设备）各两个。
（二）电源柜
1.输入电源：三相四线～380V±10% 50Hz
2.输出电流：20A
3.设有电源插座、电源控制系统，可为20个实训台提供工作电源；具有三相电源指示、漏电�；すδ�，使用安全可靠。
（三）实训套件（2套/台）
常规配备六管超外差式调频收音机、LED数字电子钟、多路抢答器等实训线路板。
（四）实训工具（2套/台）
配常用的数字式万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、烙铁架、恒温烙铁、焊锡丝、吸锡器、工具箱。

友情提示：

1、货品验收：阁下收货时请检查电子产品焊接装配实训台的货品外观，核实电子产品焊接装配实训台的数量及配件，拒收处于受损状态的电子产品焊接装配实训台；

2、质保：顶邦将为阁下提供电子产品焊接装配实训台产品说明书内的质保条件和质保期，在质保范围内提供对电子产品焊接装配实训台的免费维修，超出条件承诺时提供对电子产品焊接装配实训台的有偿维修；

3、退换货：阁下单方面原因导致的电子产品焊接装配实训台选型错误或电子产品焊接装配实训台购买数量错误，造成电子产品焊接装配实训台的退换货要求，将不被接受；

4、货期：电子产品焊接装配实训台的发货期为参考值，如您需要了解电子产品焊接装配实训台的精确货期，请与顶邦的销售人员联系；

5、如阁下对电子产品焊接装配实训台有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关电子产品焊接装配实训台的咨询。
