电子技术焊接实训设备
[规格型号]： DB-ETZ09
[产品名称]： 电子技术焊接实训设备
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

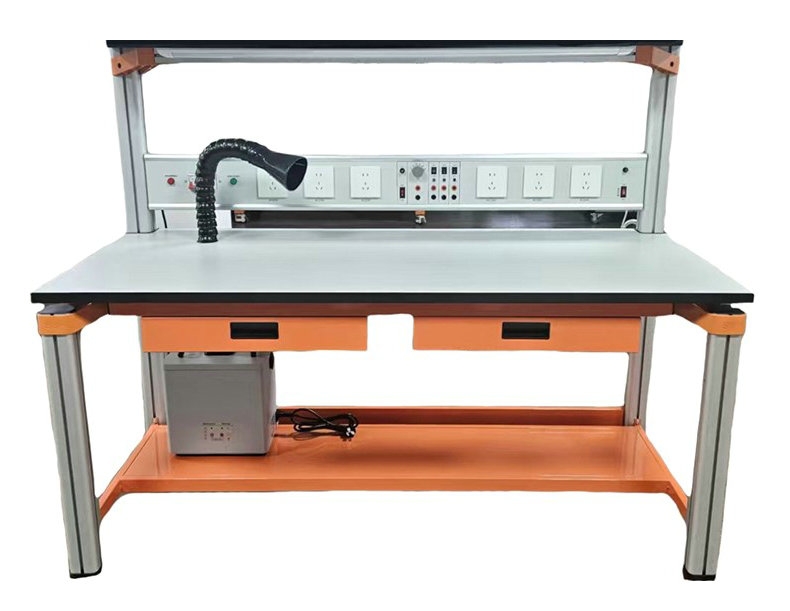

DB-ETZ09 电子技术焊接实训设备

一、产品概述：
电子技术焊接实训设备、电子焊接实训台、电子焊接实训平台是模拟电子产品的生产加工检测过程而设计的技能型实训系统。设备采用单面双工位式设计，分为插件、焊接、调试与检测四个工位，同时配备了电子生产加工检测仪器，可进行元件整脚、插件、焊接、切脚、补焊、调试、检测等电子产品生产加工操作模拟。用于培养学生的实际动手操作能力，使学员了解电子产品的制造过程、熟悉电子产品制造工艺，掌握电子产品的操作技能。适用于广大技工院校及农民工转移、下岗再就业等的实训考核。
电子技术焊接实训设备
二、主要技术指标：
1、输入电压：单相三线～220V±10% 50Hz
2、电子基本技能实训考核装置容量：＜1kVA
3、工作环境：温度-10℃～+40℃相对湿度<85％(25℃)
4、装置容量：<500VA
5、外形尺寸：单个实训台尺寸为1.6m×0.7m×1.30m。
三、产品结构：
电子技术焊接实训设备由仪器架、电源控制箱、实验桌、焊锡烟雾净化机、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体，铝合金结构。
（一）仪器架：仪器架置于实训台顶部，由截面尺寸：70mm×70mm，高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件构成（非焊接工艺），外形美观，结构牢固耐用。仪器架底部装有隐藏式扁平形照明LED灯，光源集中柔和明亮，外形美观。
（二）电源控制箱：电源控制箱特制铝型材结构，内嵌多组交流220V仪器仪表工作电源插座，并设有独立漏电�；た兀缭纯刂葡渲糜谝瞧骷芟虏�，仪器仪表用电安全方便。并装有LED灯控制开关。配套固定
l  直流电源：
l  输出功率1：1.5 V / 3 V / 4.5 V / 5 V / 6 V / 9 V、1A
l  输出功率：2：5 V / 3.3 V，3A
l  输出功率3：12 V / 15 V，1A
l  输出功率4：12 V / 15 V，1A
（三）实训桌结构：实训桌规格为1600（长）*700（宽）*1300（高），设有一个抽屉；实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70mm×70mm，四面带槽，槽宽约8mm，端部装有注塑成型配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备2个抽屉，存放元件及工具。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌后面二支截面尺寸70mm×70mm桌脚向上延伸，与一次成型铝压铸框架连接构件构成（非焊接工艺）牢固的支架，与仪器架、电源控制箱组成一个完整的实训屏。
（四）焊锡烟雾净化机1个：（选配）
双口满足每个工位一个，供电电压AC220V，130W,噪音＜63db,流量250m3/h,3层滤芯。
（五）靠背椅2张：靠背椅采用结实厚钢管支架，结实耐用，结构符合人体工程学，久坐不累，亚麻布面质感好。
四、仪器仪表配置
（一）数字示波器1台（选配）
l  技术参数：
1、带宽：100M， 1G Sa/s的采样率，双通道；
2、8寸高清液晶屏，分辨率不小于800*600， 14*10网格显示，波形显示细腻，屏幕显示支持亮度调节；
3、存储深度（每次采集波形的记录长度）不低于40M点；
4、具有自动量程功能，改变输入信号幅度或频率，无需手动干预，仪器会自动调节到合适量程（并非自动设置功能）。
5、支持小信号测量 ，在无信号输出的情况下，示波器本机底噪不超过0.5mV；
6、具有电流测量功能，方便电压、电流切换测量，电流测量范围不低于100.0mA/V ~ 1KA/V；
7、最大波形刷新率不低于60000次/秒，支持用trig out输出测试；
8、支持小信号测量，在无信号输入的情况下，示波器本机底噪不超过0.4mV；
9、具有USB device，USB host，P/F，LAN等接口；并支持SCPI，Labview通信，支持二次开发，并提供编程手册。
10、时基精度不低于1ppm，内置6位1ppm精确度频率计，频率精度精确到0.01Hz；
11、支持加、减、乘、除、开方、积分、微分、自定义数学运算等运算功能；
12、李沙育波形支持双屏显示和三屏显示两种模式，三屏显示可显示时域波形、李沙育波形以及李沙育波形的相关参数（可显示频率、幅度、相位差等参数），并支持XY模式下光标测量。
13、配置不少于峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↓ 、延迟A→B↑ 、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数，FRF、FFR、FRR、FFF、LRR、LRF、LFR、LFF、面积、周期面积等38种自动测量项；
14、具备不少于边沿、视频、脉宽、斜率、欠幅、窗口、Timeout、第N边沿等触发类型，支持逻辑触发，总线触发（I2C、SPI、RS232、CAN）及可选配解码功能；
15、支持与信号发生器，电源，万用表组建互联网实验室管理；
16、外形尺寸：340mm(长)x177mm(高)x90mm(宽)
（二）数字万用表  （2台）（选配）
五、技术参数：
1、3 5/6位测量精度
2、直流电压：0-1000V
3、交流电压:0-750V
4、直流电流:0-20A
5、交流电流:0-20A
6、电阻:0-60MΩ
7、电容:0-60Mf
8、具有频率 、占空比、温度等功能。
9、交流带宽：(20 - 1000) Hz
10、电压最高可测量1000V
11、支持NCV非接触电压感应
12、 标配真有效值、自动量程功能
13、外形尺寸(W×H×D)：190 x 90 x56 (mm)
六、配套实训工具（每台2套）
l  配备常用工具：剥线钳1把、尖嘴钳1把、小十字螺丝刀1把、大十字螺丝刀1把、小一字螺丝刀1把、大一字螺丝刀1把、小镊子1把、剪刀1把、恒温电烙铁及烙铁架1套、焊锡丝1圈、吸锡器1把。
七、实训线路板(2套／台)
1、电子报警器的焊接与调试
2、电子门铃电路的焊接与调试
3、光控电路的焊接与调试
4、光控电路开关的焊接与调试
5、航标灯的焊接与调试
6、家用台灯调光电路的焊接与调试
7、排风扇自动启闭电路的焊接与调试
8、闪光灯的焊接与调试
9、温控电路的焊接与调试
10、音乐门铃电路的焊接与调试
11、六管超外差式调频收音机的焊接与调试
12、LED数字电子钟的焊接与调试
13、多路抢答器等实训线路板的焊接与调试

友情提示：

1、货品验收：阁下收货时请检查电子技术焊接实训设备的货品外观，核实电子技术焊接实训设备的数量及配件，拒收处于受损状态的电子技术焊接实训设备；

2、质保：顶邦将为阁下提供电子技术焊接实训设备产品说明书内的质保条件和质保期，在质保范围内提供对电子技术焊接实训设备的免费维修，超出条件承诺时提供对电子技术焊接实训设备的有偿维修；

3、退换货：阁下单方面原因导致的电子技术焊接实训设备选型错误或电子技术焊接实训设备购买数量错误，造成电子技术焊接实训设备的退换货要求，将不被接受；

4、货期：电子技术焊接实训设备的发货期为参考值，如您需要了解电子技术焊接实训设备的精确货期，请与顶邦的销售人员联系；

5、如阁下对电子技术焊接实训设备有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关电子技术焊接实训设备的咨询。
