一、概述
电子工艺创新实训台是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。学生通过电子工艺实训台具体的实践流程操作，既能学会一般电子产品的工艺设计知识，同时通过电子工艺实训台电子产品的制作，掌握基本操作技能：安全操作、元器件及其封装的识别；元器件的装接、焊接、调试、故障排除。掌握SMT（表面贴装技术）、波峰焊及线路板的设计制作技能。让学生在校期间就有贴近工业现场的实际操作训练，加强学生动手能力，创新能力和运用所学知识能力的培养，达到工程训练目的。电子工艺创新实训台是技工学校、职业院校、职教中心电子类、电子电器类、电子信息类专业电子技能及电子生产工艺实训理想设备。
二、特点
1、电子工艺实训台通用性强：即可通过实训台的编制组成多种产品生产流水线，完成产品的电子工艺实训，也可单台独立作为电子技能实训使用。
2、综合性强：电子工艺实训台可作为电子、电工、机械等专业课程的实训、可作手工焊接实训、SMT焊接实训、电子装配实训、整机装配维修实训等。
3、功能齐全：电子工艺创新实训台提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等，为电子产品的测量调试和开发新产品提供丰富的资源。安装日光灯照明、看板（用来夹资料）、仪器架、工具架。
4、创新性：电子工艺实训台提供多种电子元器件和电子产品装配工具，不但能锻炼学生的装配调试技能，还可以在现有产品的基础上进行二次开发：课程设计、毕业设计、电子竞赛课题，以培养学生的创新能力。
5、配套实训资料丰富：每块所提供的实训板都有元器件清单、装配图、指导书，完成学生对认识、设计、焊接、调试、整机检修等多种技能工艺的实训。
三、技术性能
（一）输入电源：单相三线 220V±10% 50Hz
（二）输出电源：
1. 直流稳压电源：二路0-30V稳压直流电源输出，内置式继电器自动换档，多圈电位器连续调节，最大输出电流2A，具有预设式限流�；すδ�，数字显示电流电压；
2.低压交流电源输出：3V、6V、9V、12V、15V、18V、24V交流输出、电流2A；
3.函数发生器：输出正弦波、三角波、方波、频率范围5Hz-550KHz；频率有表指示。
4.单次脉冲输出：每拔一次开关即可输出一组正负脉冲；
5.音频功率放大器：内置喇叭，音频可调，在调试中可作信号寻迹使用。
（三）工作环境：温度-10℃～+40℃
（四）装置容量：＜500VA
（五）外形尺寸：1200mm×750mm×2000mm

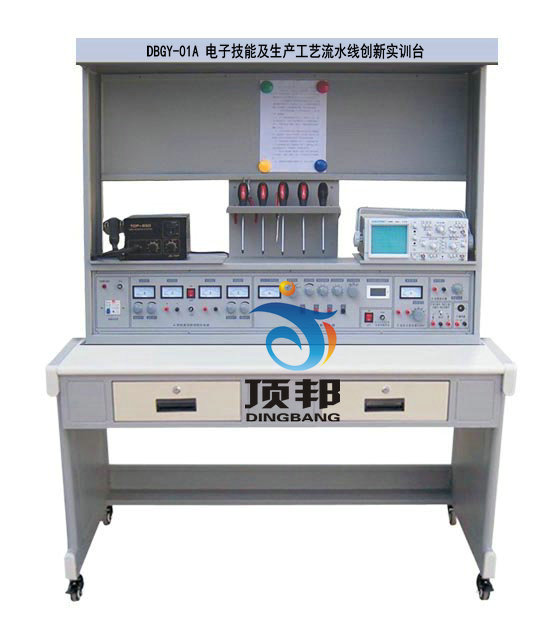

四、实训台的构成
电子工艺创新实训台台由实训桌、控制柜、功能屏、实训线路板（包括元器件）、工具包等组成。
（一）实训桌：钢木结构，桌面为防静电、耐磨材料制成。
（二）控制柜：提供交直流电源、信号源、安全插座等。
（三）电源总控台：最多能同时控制40台实训台电源，具有漏电、过载保护功能，一个实训室配备1台；
（四）工具套件：MF-47万用表1只、剥线钳1把、尖嘴钳1把、斜口钳1把、大小 + 字螺丝刀各1把、大小-字螺丝刀各1把、镊子1把、剪刀1把、烙铁1把、吸锡器1把、热台拨放台1台、放大镜台灯1只、焊锡丝、松香若干。
（五）实训线路板（套件）：实训线路涵盖数字电路、模拟电路、机、电、声、光、磁控制。
|
序号 |
名 称 |
实 训 目 的 |
|
1 |
三端稳压电源 |
掌握三端稳压�？榈慕酉叻椒坝τ茫� |
|
2 |
串联型直流稳压电源 |
掌握串联型直流稳压器的调试方法； |
|
3 |
低频信号电压放大器 |
掌握放大器的工作原理、装配焊接工艺、调试方法； |
|
4 |
具有负反馈信号放大器电路 |
掌握负反馈信号放大器的工作原理、装配焊接工艺、调试方法； |
|
5 |
文氏桥振荡器的焊接与制作 |
掌握运放741工作特点及文氏振荡器的工作原理； |
|
6 |
电池电压监视电路 |
熟悉应用广泛的电压监视器的工作原理及制作方法； |
|
7 |
电子催眠器 |
掌握单结管的工作原理及应用； |
|
8 |
模拟“知了”电子电路 |
掌握多谐振荡器和音频振荡器的工作原理及应用； |
|
9 |
实用声控、光控节电照明灯电路 |
掌握555时基集成电路、可控硅、声、光元器件的综合实际应用及焊接、调试技能和综合训练； |
|
10 |
语音报警喇叭 |
掌握门锁防盗报警器电路的工作原理； |
|
11 |
逻辑测试器 |
了解集成运放LM324的具体应用，熟透逻辑测试器的电路结构和工作原理； |
|
12 |
正负脉冲信号 |
掌握正负脉冲的工作原理及集成的功能特性； |
|
13 |
智力竞赛抢答器 |
了解晶闸管的特性及应用，掌握晶闸管构成的多路抢答器的工作原理，进一步熟悉电子电路的装配、调试、检修方法； |
|
14 |
水位报警器 |
熟悉数字集成与非门电路的应用，掌握电路的工作原理； |
|
15 |
迷你闪光彩灯 |
熟悉彩灯控制原理，使学生进一步熟悉电子电路的制作工艺； |
|
16 |
光控音乐门铃 |
了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理； |
|
17 |
实用模拟自然风控制器 |
掌握NE555和晶闸管构成的模拟自然风控制器工作原理，进一步熟悉电子电路的装配、调试、检测方法； |
|
18 |
台灯调光器 |
了解晶闸管和单结晶闸管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理； |
|
19 |
实用CMOS触摸锁钥 |
了解CMOS反相器的特性及在控制电路中的应用，掌握触摸锁钥电路工作原理； |
|
20 |
自动充电器 |
掌握变压器、继电器在电路中的运用，及该电路的工作原理； |
|
21 |
分立AM收音机 |
六管超外差便携式，掌握收音机的工作原理及调试方法； |
|
22 |
集成FM收音机 |
SMT贴片式元件，电调谐，掌握贴片的焊接方法及工艺要求； |
|
23 |
数字万用表 |
三位半显示，可测电压、电流、电阻、晶体管； |
|
24 |
机器猫 |
机、电、声、光、磁结合，可以通过声、光、磁三种方式让机器猫动起来，通过制作完成EDA实践的全程训练过程。 |
五、实训项目
（一）电子线路基本认识实训
1.常用电子元器件的分类与封装识别
2.常用电子元器件的质量测量工艺
3.产品装配图、方框图、电路原理图等知识
（二）电子元器件检测实训
1.电阻电容的识别与检测
2.二极管的识别与检测（管脚、材料、特性）
3.晶体管的识别与检测（管脚、材料、特性）
4.场效应管的识别与检测（管脚、材料、特性）
5.集成运算放大器的识别与检测（管脚、性能指标）
6.中小规模数字集成电路（管脚、性能指标）
7.开关、继电器、电声器件的识别与检测
（三）电子产品线路板焊接工艺实训
1.焊接工具使用
2.焊接材料的种类与选用
3.手工焊接步骤
4.焊接质量分析
5.工业生产中的焊接技术介绍 （四）表面贴片技术（SMT）实训
1.SMT元器件分类与认识
2.SMT印制线路板设计与制作（另购设备）
3.SMT工艺流程
4.SMT组装系统介绍
（五）产品装配、焊接、调试、检测实训：是上述四（五）的1至24项。
