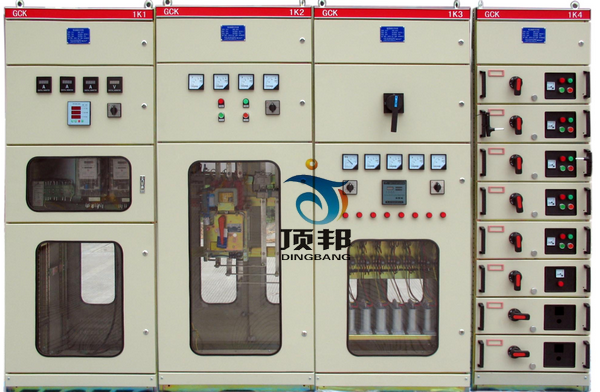

| 序号 | 设备名称 | 规格/型号 |
数量 （套） |
用途 | 功能要求 | 主要性能及技术指标 |
| 1 | 进线柜 | GCK | 1 |
总电源 控制 |
1、附进线带漏电空气开关（板后操作） 2、主断路器可以手动操作也可以电动操作 3、带有进线电压指示仪表 4、可以进行各相电压转换操作 5、有三相电流指示仪表 6、断路器板前操作 7、设备带有前后有隔离�；じ职� 8、前后开有观察窗 9、进线方式：上下均可进出线 |
1、断路器：DW15-630/160A 2、电压表：6L2-V 450V 3、电流表：6L2-A 4、互感器：BH-0.66 5、电压转换开关：LW5-16YH3/3 6、空气开关（带漏电�；ぃ篋Z15LE |
| 2 | 计量柜 | GCK | 1 |
电能 计量 |
有功功率显示 无功功率显示 有功电能计量 无功电能计量 综合显示仪表 电压显示 电流显示 前后开有必要的观察窗 |
电流互感器：BH-0.66 三相四线有功电度表：DTS196 三相四线无功电度表：DXS196 有功功率显示：6L2-KW 无功功率显示：6L2-VAR 电压表（指针式）：6L2-V 电流表（指针式）：6L2-A 综合显示仪表（数显式）：PY194E-2S4 |
| 3 | 补偿柜 | GCK | 1 |
功率因 数补偿 |
手动控制功能 自动控制功能 补偿电容自动放电功能 补偿电容自恢复功能 前后带有观察窗 电容�；げ捎枚下菲鞅；� 功率因数显示 前后开有观察窗 |
补偿电容器：BSMJ0.4 接触器：CJ19 小型断路器：DZ47 功率因数表：6L2-C0$ 自动补偿控制器：JKL5CF |
| 4 |
出线柜 （动力及照明柜 ） |
GCK | 1 | 动力及照明控制 |
抽屉式，带有机械连锁机构， 带有隔室 每个控制单元带有断电�；ず偷缪怪甘� 每个柜体6支路（动力3个支路，照明三个支路），每支路控制电流16A |
塑壳开关：AAM1 接触器：CJX4 电压表：99T1 |
| 低压供配电技术实训设备配置清单 | |||||
| . | |||||
| 序号 | 组件名称 | 规格型号 | 单位 | 数量 | 备 注 |
| 1 | 壳体 | GCK 2000*800*1000 | 台 | 1 | 高*宽*深 |
| 2 | 主断路器 | 万能式断路器 | 个 | 1 | 控制电压220V |
| 3 | 漏电断路器 | DZ15LE-100/4901 100A | 个 | 1 | 100~300MA |
| 4 | 电流表 | 6L2-100/5 | 个 | 3 | |
| 5 | 电压表 | 6L2-450V | 个 | 1 | |
| 6 | 信号灯 | ND16-22/220V | 个 | 2 | 红绿各1个 |
| 7 | 按钮 | NP2-BA | 个 | 2 | 红绿各1个 |
| 8 | 中间继电器 | JZX-22F/2Z AC220V | 个 | 1 | |
| 9 | 端子 | UK-2.5 | 片 | 10 | |
| 10 | 熔断器 | RT28-32/3A | 套 | 5 | |
| 11 | 转换开关 | LW5D-16/3 | 个 | 1 | 电压转换 |
| 12 | 漏电断路器 | DZ15LE-63/4300 16A | 个 | 1 | |
| 13 | 电流互感器 | BH0.66 100/5 | 个 | 3 | |
| 14 | 铝排 | 套 | 1 | ||
| 15 | 电线及辅助材料 | 套 | 1 | ||
| 电能计量柜 | |||||
| 序号 | 组件名称 | 规格型号 | 单位 | 数量 | 备 注 |
| 1 | 壳体 | GCK 2000*800*1000 | 台 | 1 | 高*宽*深 |
| 2 | 三相四线有功电度表 | DTS862-4 | 个 | 1 | |
| 3 | 三相三线无功电度表 | DS862-4 | 个 | 1 | |
| 4 | 电压表 | PZ777 | 个 | 1 | 数显式 |
| 5 | 电流表 | PA777 | 个 | 1 | 数显式 |
| 6 | 多功能仪表 | PD777 | 个 | 1 | 数显式 |
| 7 | 转换开关 | LW5D-16/3 | 个 | 1 | 电压转换 |
| 8 | 端子 | UK-2.5 | 片 | 20 | |
| 9 | 熔断器 | RT28-32/3A | 套 | 5 | |
| 10 | 电流互感器 | BH0.66 100/5 | 个 | 3 | |
| 11 | 铝排 | 套 | 1 | ||
| 12 | 电线及辅助材料 | 套 | 1 | ||
| 功率补偿柜 | |||||
| 序号 | 组件名称 | 规格型号 | 单位 | 数量 | 备 注 |
| 1 | 壳体 | GCK 2000*800*1000 | 台 | 1 | 高*宽*深 |
| 2 | 隔离开关 | QSA-160A/3 | 个 | 1 | |
| 3 | 小型断路器 | DZ47-60/3 16A | 个 | 8 | |
| 4 | 电容接触器 | CJ19-2510A | 个 | 8 | 控制电压220V |
| 5 | 电容器 | BZMJ-0.4-6KVAR | 个 | 8 | |
| 6 | 电流表 | 6L2-100/5 | 个 | 3 | |
| 7 | 电压表 | 6L2-450V | 个 | 1 | |
| 8 | 电流互感器 | BH0.66 100/5 | 个 | 3 | |
| 9 | 功率补偿控制器 | NKW-8 | 个 | 1 | |
| 10 | 功率补偿转换开关 | UK-2.5 | 片 | 20 | 手自动切换 |
| 11 | 信号灯 | ND16-22/220V | 套 | 8 | 红色 |
| 12 | 电流互感器 | BH0.66 100/5 | 个 | 3 | |
| 13 | 铝排 | 套 | 1 | ||
| 16 | 电线及辅助材料 | 套 | 1 | ||
| 出线柜 | |||||
| 序号 | 组件名称 | 规格型号 | 单位 | 数量 | 备 注 |
| 1 | 壳体 | GCK 2000*1000*800 | 台 | 1 | |
| 2 | 塑壳断路器 | 智能塑壳断路器 | 个 | 6 | |
| 3 | 接触器 | CJX2-1810 | 个 | 5 | 控制电压220V |
| 4 | 按钮 | NP2-BA | 个 | 10 | 红绿各5个 |
| 5 | 信号灯 | ND16-22/220V | 套 | 11 | 红6绿5 |
| 6 | 熔断器 | RT28-32/3A | 套 | 6 | |
| 7 | 电流表 | 99T1 50/5 | 个 | 6 | |
| 8 | 铝排 | 套 | 1 | ||
| 9 | 电线及辅助材料 | 套 | 1 | ||
