| 序号 | 设备名称 | 规格/型号 |
数量 （套） |
用途 | 功能要求 | 主要性能及技术指标 |
| 1 | 进线柜 | GCK | 2 |
总电源 控制 |
1、附进线带漏电空气开关（板后操作） 2、主断路器可以手动操作也可以电动操作 3、带有进线电压指示仪表 4、可以进行各相电压转换操作 5、有三相电流指示仪表 6、断路器板前操作 7、设备带有前后有隔离�；じ职� 8、前后开有观察窗 9、进线方式：上下均可进出线 |
1、断路器：DW15-630/160A 2、电压表：6L2-V 450V 3、电流表：6L2-A 4、互感器：BH-0.66 5、电压转换开关：LW5-16YH3/3 6、空气开关（带漏电�；ぃ篋Z20LE |
| 2 | 计量柜 | GCK | 2 |
电能 计量 |
有功功率显示 无功功率显示 有功电能计量 无功电能计量 综合显示仪表 电压显示 电流显示 前后开有必要的观察窗 |
电流互感器：BH-0.66 三相四线有功电度表：DTS196 三相四线无功电度表：DXS196 有功功率显示：6L2-KW 无功功率显示：6L2-VAR 电压表（指针式）：6L2-V 电流表（指针式）：6L2-A 综合显示仪表（数显式）：PY194E-2S4 |
| 3 | 补偿柜 | GCK | 2 |
功率因 数补偿 |
手动控制功能 自动控制功能 补偿电容自动放电功能 补偿电容自恢复功能 前后带有观察窗 电容保护采用断路器�；� 功率因数显示 前后开有观察窗 |
补偿电容器：BSMJ0.4 接触器：CJ19 小型断路器：DZ47 功率因数表：6L2-C0$ 自动补偿控制器：JKL5CF |
| 4 |
出线柜 （动力及照明柜 ） |
GCK | 2 | 动力及照明控制 |
抽屉式，带有机械连锁机构， 带有隔室 每个控制单元带有断电�；ず偷缪怪甘� 每个柜体6支路（动力3个支路，照明三个支路），每支路控制电流16A |
塑壳开关：AAM1 接触器：CJX4 电压表：99T1 |
| 5 | 联络柜 | GCK | 1 | 联络 | 连通或者切断两个主柜之间电源 | 桥内接线方式 |

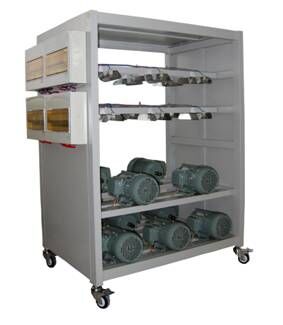

| 6 | 负载柜 | 小车式 | 2 | 动力、照明负荷 |
半开放式结构 负载小车带单元控制 可移动，车轮带自锁装置 |
感性负载10个单元，每个单元轴功率2.2KW 阻性负载10个单元，每个单元功率1KW |
| 7 | 安全防护材料与工具 | 2 |
1、绝缘手套2副 2、绝缘靴2副 3、绝缘地毯20㎡ 4、套筒扳手1套（17件套） 5、梅花扳手1套（8件套） 6、呆头扳手1套（8件套） 7、接地线（5M） 8、兆欧表(1000V)、万用表(MY60)、钳形表(5~200A) 9、电工常用工具 |
1、安全防护用品 2、安全防护用品 3、安全防护用品（正常的倒合闸、设备巡视、记录防护） 4~9、电气设备维护工具 |
1、安全防护用品应采用可在10KV环境下使用的合格产品。并能提供产品质量证明和企业资质证明。 | |
| 8 |
安全 标志 |
GB | 1 |
安全 防护 |
