2025-05-02

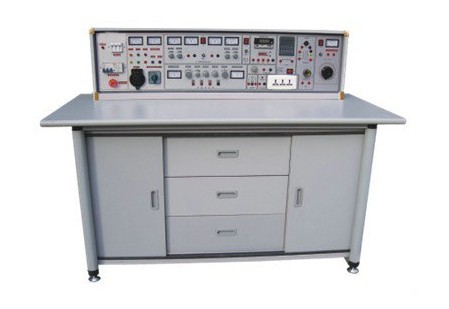

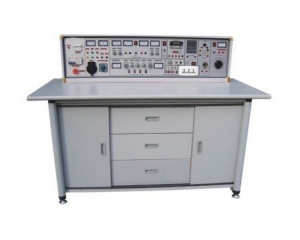

电工、电子技能实训与考核实验室成套设备
[规格型号]： DB-755A
[产品名称]： 电工、电子技能实训与考核实验室成套设备
[价　　格]： (全套25座13台)210000元
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
电工电力拖动技能训练台
一、产品介绍：
DB-755A 电工、电子技能实训与考核实验室成套设备从创建开放性实验室角度出发进行设计，性价比高，普及性广。设备具有如下鲜明的 特点：
．满足多门课程的实验要求：可满足“电路分析”、“电工基础”、“电工学”、 “数字电路”、“模拟电路”、“信号与系统”、“电机控制”、“继电接触控制” 及“工厂电气控制技术”、“可编程控制技术”等课程实验教学要求。
．多方位的人身安全�；ぬ逑担荷栌械缌餍吐┑绫；�，电压型漏电�；さ缺；ご胧�。
．高度可靠的仪表、电源�；ぬ逑担阂潜砭群侠恚哂谐砍碳肮乇；すδ埽唤�、直流电源均设有过流、短路�；�，切实有效地保障实验设备的可靠运行，适应开放性实验室的要求。
．性价比高，配置灵活：将仪表、电源、信号源等功能集成在实验装置上，学�？筛菔笛橐螅≡癫煌墓δ茏楹�。
．优质的元器件：依据器件使用的不同场合，分别选用不同层次的元器件，确保了产品整体质量。
。
   通用电工实验室设备实训内容分为几个层次和若干模块，不同学制，不同生源的学�？筛葑约旱氖导是榭鲅≡袷笛迪钅�。通用电工实验室设备具有科学性、验证性、实用性、趣味性，是高等、中专、职业学校及各类培训机构为学生参加社会工作前必不可少的训练设备，也可用作考核机构对学生进行考核的理想设备。

二、电子电工实验室设备实训台及操作桌结构：
1、电子电工实验室设备实验台构成与性能：
1.1 电源及参数：
1.1.1　输入电源：三相四线电源，输入时指示灯亮
1.1.2　电源输出：有嵌入式保险盒和漏电开关二级�；すδ埽桓鲇笨�。
A组：监视电压表：通过换相开关指示三相输出电压。
B组：三相电源输出：由三相电源插座和安全接线座输出电压，通过万能开关控制三相电的输出，以提高安全性。
C组：0-220V电源输出：一组万能插座。为各种仪器提供工作电源。
D组：可调交直流电源：一台0.5KVA单相调压器，输出0－240V交直流电源，电压输出有表指示。
E组：固定直流稳压电源：输出电压5V，输出电流最大500mA。
F组：恒流稳压电源：双路0-30V稳压输出，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流�；すδ�，输出由0.5级数字电流表、电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。
1.2 单次脉冲源：每拨按一次钮子开关可得到一组正负脉冲。
1.3 函数信号发生器输出正弦波、三角波、矩形波。
1.3.1 频率范围：5HZ-550KHZ分五个频段
1.3.2 频率指示：由HZ表直接读出
1.3.3 电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0db、20db、40db具有连续细调功能。
　　　　　　 矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
　　　　　　 三角波：5HZ-550KHZ>１V
1.4 音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
1.5 智能型直流数字电流表：精度0.5级，采用ICL公司高性能AD转换器配以高速MPU单元设计而成通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，20mA、200mA、2000mA三档，测量范围：0-2000mA。具有数据存储与查询、超量程报警、指示功能。
1.6 变压器：内置式220V/12＋24V，功率25W。
1.7　喇叭：8Ω,0.5W内置式。
1.8　蜂鸣器：内置式；
1.9　灯头座：250V、4A灯头座一只，用于实训中电路的验证等，固定在实验台上，使用方便、安全。
1.10智能型多功能交流测量电表：通过选择键能同时测量工作电路中电流I、电压U、功率Kw、电能Kwh、工作时间T。八位液晶显示。
2、实验操作桌：由双面饰面板制成，不变形，不褪色。尺寸：160×70×80cm，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。

三、构成与配备(以二十四座为例)
1、电子电工实验室设备实训操作桌12张，一桌二座，操作桌桌面中央设置通用九孔继电控制实训插板(尺寸:45×70cm)。继电控制实验根据电路要求插上电气元件布线实验。元器件已装在特制元件盒上，实验方便、快捷。每张操作桌配有一粒胶皮板，�；げ灏搴妥烂�(如需要在桌上放置电动机、电子线路焊接等)。
2、电子电工实验室设备示教控制台1台：由示教实训操作桌、实训台、演示控制屏组成，能分别控制12台学生实验台的电源。尺寸为160×70cm。
3、电子电工实验室设备实验台，共12台，每张学生实验操作桌上配置1台。
四、实训项目：
（一）电工部分
1.低压验电表的使用�！　　　　　　　　　　　�22.小型变压器故障检查与排除。
2.灭火器的操作方法�！　　　　　　　　　　　�23.三相鼠笼式电动机的拆装与测试。
3.口对口人工呼吸法和胸外心脏压挤法观察�！　�24.三相鼠笼式电动机运行巡视。
4.常用工具的使用与识别�！　　　　　　　　　�25.三相鼠笼式异步电动机的定期检修。
5.常用导线的连接和绝缘的恢复�！　　　　　　�26.三相鼠笼式异步电动机故障分析。
6.电烙铁的拆装与焊接技能训练。　　　　　　　27.定子绕组局部故障的排除。
7.电工识图训练。　　　　　　　　　　　　　　28.单相电容式电动机绕组的拆换。
8.配电板安装�！　　　　　　　　　　　　　　�29.单相电容式电动机故障与排除。
9.室内配线�！　　　　　　　　　　　　　　　�30.手动正转控制线路的安装与检修训练。
10.室内照明线路安装�！　　　　　　　　　　� 31.接触器点动正转控制
11.电流表、电压表的安装。　　　　　　　　　 32.具有自锁的正转控制。
12.万用表转换开关的使用和读数�！　　　　　� 33.具有过载�；さ恼刂�。
13.交流电压的测量�！　　　　　　　　　　　� 34.接触器联锁的正反转控制。
14.直流电压、直流电流的测量�！　　　　　　� 35.按钮联锁的正反转控制线路。
15.电阻的测量。　　　　　　　　　　　　　　 36.按钮、接触器复合联锁的控制线路。
16.兆欧表、钳形电流表接地电阻测定仪的使用。 37.接触器控制Y-△降压控制。
17.常用开关类电器拆装�！　　　　　　　　　� 38.X62-W型铣床主轴与进给电机的联锁控制。
18.交流接触器的拆卸与组装�！　　　　　　　� 39.时间继电器控制Y-△降压起动控制。
19.热继电器与时间继电器的拆卸和组装�！　　� 40.C620-1型车床控制线路的模拟安装。
20.常用启动器的结构观察及检测。　　　　　　 41.直流电动机的拆装训练（教师演示）。
21.小型变压器的制作。　　　　　　　　　　　 42.直流电动机的检修训练（老师演示）。
（二）电子部分实训内容：
1.常用仪器仪表的使用；
2.常用电子元器件的识别与检测；
3.电烙铁拆装与电子锡焊技能训练；
4.印刷线路板的制作；
5.三端集成稳压直流电源的制作；
6.串联型直流稳压电源的制作；
7.低频信号电压放大器的装配与测试；
8.具有负反馈信号放大器电路的制作与测试；
9.文式桥振荡器的焊接与调试；
10.电池电压监视电路的制作与测试；
11.电子催眠器电路的制作；
12.模拟“知了”电子电路的制作实训；
13.实用声控、光控节电照明灯的制作与实训；
14.语音报警喇叭的制作与实训；
15.逻辑测试器的制作与测试；
16.正负脉冲信号的制作与测试；
17.智力竞赛抢答器的制作；
18.水位报警器电路的制作；
19.迷你闪光彩灯的制作；
20.光控音乐门铃；
21.实用模拟自然风控制器的制作；
22.台灯调光电路；
23.实用CMOS触摸锁钥电路；
24.自动充电器的制作；
25.半导体收音机的组装与调试。
