2025-04-17
电子技术创新实训装置
[规格型号]： DBG-5
[产品名称]： 电子技术创新实训装置
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
DBG-5 电子技术创新实训装置
电子技术创新实训装置

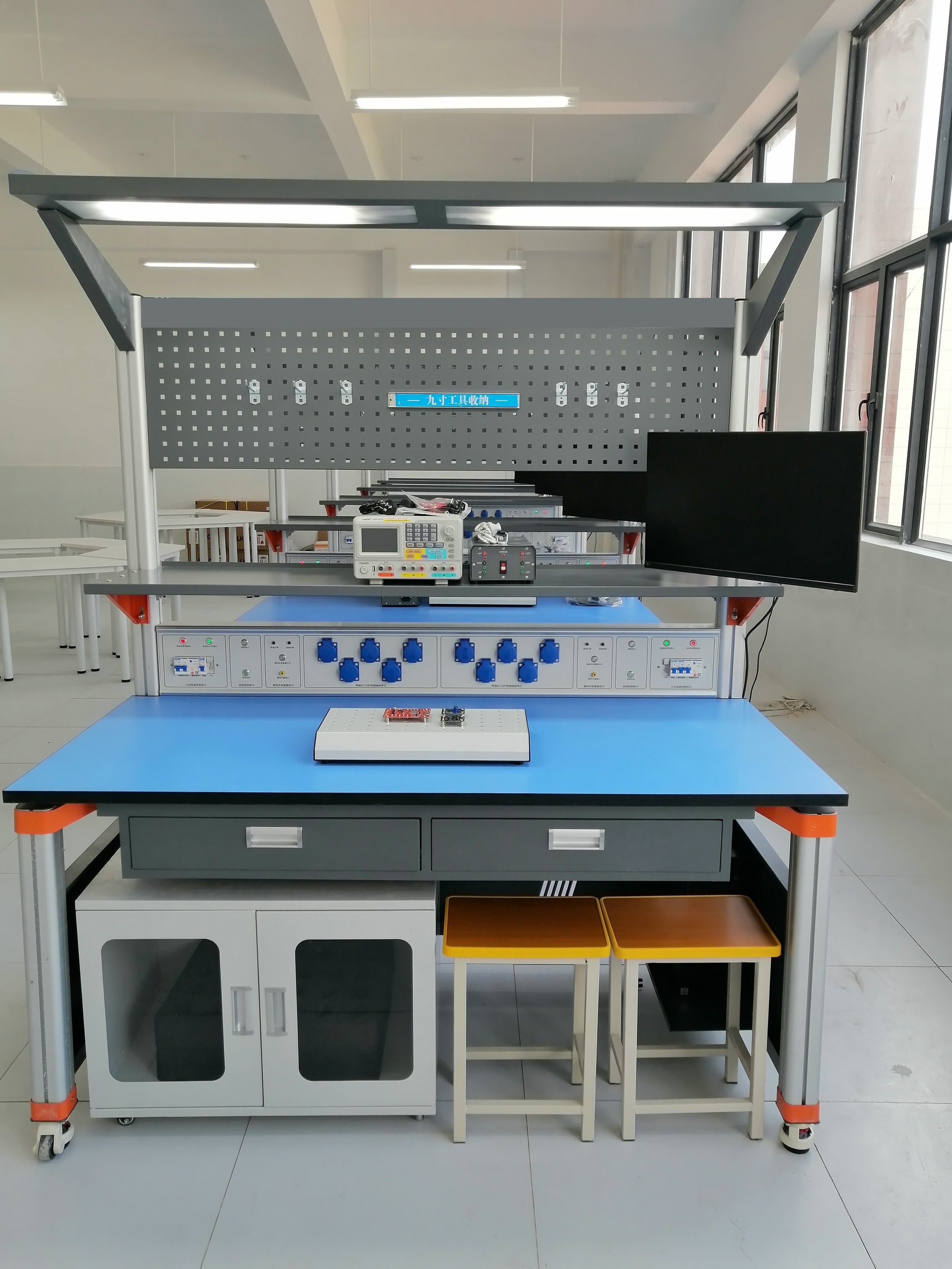

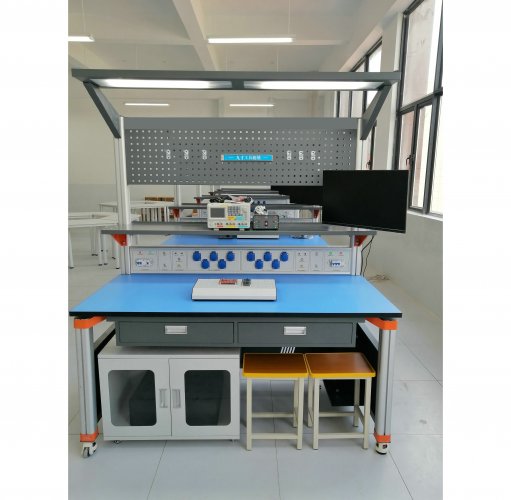

参考图片
一、概述
电子技术创新实训装置以能力为本位，以就业为导向，紧密结合实际生产和职业岗位的技能要求，人性化的细节设计，引入工程系统设计概念，注重产品的通用性与升级性，使得设备整体简洁大方，使用灵活方便，牢固耐用。
电子技术创新实训装置可完成中小型电子产品的装配、调试和检修等实训，使学生掌握电子产品装配和调试的基本技能，同时可满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。
二、技术指标
1、工作电源：单相三线 AC 220V±10%  50Hz
2、温度：－10～40℃；环境湿度：≤90%（25℃）
3、外形尺寸：长×宽×高=1600mm×800mm×2000mm
4、整机功耗：≤1KW
5、安全保护措施：具有接地�；ぁ⒙┑绫；すδ埽踩苑舷喙氐墓瓯曜�。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、功能构成
该设备主要由工作台、实训屏、工具柜、电路实训�？�
1、工作台：主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头固定安装万向轮，方便实验台挪动及摆放。整机既坚固耐用，美观大方。
桌面采用25mm厚高密度纤维板，桌面直嵌无异味绝缘胶垫，绝缘截面封边，桌面具有耐磨、抗静电及易清洁等特点，桌面尺寸1600×800×25mm，桌面底部固定在40mm高度的钣金衬板，钣金衬板再与压铸构件固定支撑脚立柱型材，使实验台和桌面结合更加牢固。整体高度按人体工程学要求设计为800mm±20mm，满足2名学生同时的操作空间。仪器台面尺寸≥1500×340×25mm，采用3mm的钣金固定主结构立柱，台阶高度285mm，倾斜防滑落设计，满足摆方常用仪器的要求，也可以摆放电脑显示器。
桌面下方装有储物抽屉和键盘托盘，抽屉尺寸≥650×360mm，键盘托盘≥640×360mm，可左右互换。采用静音式滑轨，表面经纯环氧树脂塑粉高温固化处理。桌底侧梁可装电脑主机托盘，可选左侧或右侧安装。
2、实训屏：安装于仪器台面下方，装配有220V交流电源输出12路：接口采用10A/250V五孔防水插座，分别位于实训屏前面板和顶面板，由过载开关分2路控制。顶部电源可用作示波器、信号源、电脑主机等仪器使用。面板电源可做为电烙铁、热风焊台、电源�？楣ぷ鞯缭吹�。
照明：在实训台顶部和仪器台面下方，控制屏左右同事设置开关控制。
静电手环报警器：内置防静电设备报警器2路：实时监测操作人员的静电设备佩戴情况及地线的接入大地情况,遇异常状况立刻自动警报。
3、网孔工具挂板：二阶桌面上方挂放网孔板，网孔大小10mm×10mm，网孔数大于等于35×9个，搭配6只100mm挂钩，及磁吸条。
4、工具柜：不含轮尺寸 720mm×500mm×485mm（长×深×高），用优质冷轧钢板焊接而成，表面静电喷塑。工具柜下装带刹车的万向轮，使工具柜可以随意固定和移动，可放置实训电路板、元器件、工具、耗材等。
5、单元电子电路�？�
该模块将实际应用中单元电路�？榛Ｑü？榧涞拇罱�，很方便就能搭建成各种实际产品，�？榇畛刹返姆段婕凹业�，工业，无线等方面内容。
单元�？榈缏钒ù衅�，信号处理，显示，执行本体，接口电路，微处理器、通信等�？椤�
�？槎疾捎猛该骱凶芭�，�？榧洳捎门挪搴徒酉咧樱故笛的？槟芄涣榛畎唇萄б蠡蚓喝蟠罱ǔ筛髦质导什�。线路板统一采用蓝色作为底色，清爽直观。
连接采用铜制插孔和8脚白色排针，连接方便灵活。大部分电子元器件都为贴片封装，布局经凑。
提供单片机下载软件一套。软件支持的单片机有STC90C58RD+，ATmega32，STM32，能为这3种单片机烧写程序。
电源�？樯杓屏朔赖缭唇臃吹缏�，可以有效防止由于电源接反烧坏�？椤�
6、NI Multisim软件（拷贝版）
NI Multisim结合了直观的捕捉和功能强大的仿真，能够快速、轻松、高效地对电路进行设计和验证。凭借NI Multisim，可以立即创建具有完整组件库的电路图，并利用工业标准SPICE模拟器模仿电路行为。借助专业的高级SPICE分析和虚拟仪器，您能在设计流程中提早对电路设计进行的迅速验证，从而缩短建模循环。与NI LabⅥEW和SignalExpress软件的集成，完善了具有强大技术的设计流程，从而能够比较具有模拟数据的实现建模测量。学生可以用其进行电路的仿真与教学结论的补充验证，帮助快速理解与验证电路的正确性。
7、NI LabVIEW软件（拷贝版）
LabVIEW是一种用图标代替文本行创建应用程序的图形化编程语言。传统文本编程语言根据语句和指令的先后顺序决定程序执行顺序，而 LabVIEW 则采用数据流编程方式，程序框图中节点之间的数据流向决定了VI及函数的执行顺序。VI指虚拟仪器，是 LabVIEW 的程序�？�。LabVIEW 提供很多外观与传统仪器（如示波器、万用表）类似的控件，可用来方便地创建用户界面。用户界面在 LabVIEW 中被称为前面板。使用图标和连线，可以通过编程对前面板上的对象进行控制。采用图形化编程界面，简单易学，训练学生的编程思维，并可结合硬件采集平台以及电子电路焊接与智能检测系统模块既可以练习编程，又可以训练电路焊接能力。
8、可编程线性直流电源ODP3033
★（1）双通道（30V，3A）独立输出 + 单路输出（6V，3A），具有三路单独可控输出；
（2）带有智能型温控风扇；
★（3）支持定时输出，定时输出设定不少于100组；
★（4）记录仪功能：可对输出电压、电流、功率情况进行记录，并以图形显示
（5）出色的电源调整率，CV≤0.01% + 3 mV；CC≤0.01% + 3 mA；
（6）出色的负载调整率，CV≤0.01% + 3 mV；CC≤0.01% + 3 mA；
★（7）超低噪声和纹波(20Hz～20MHz)：CV≤300 μVrms / 2 mVpp；CC≤3 mArms；
★（8）高精度输出分辨率，电压输出分辨率不低于1 mV；电流输出分辨率不低于1 mA；
（9）设置精度电压不低于0.03% + 10 mV，电流不低于0.1% + 8mA
（10）显示不低于4英寸高分辨率TFT液晶显示，分辨率不低于480*320；
（11）丰富的接口：USB Host & USB device、RS-232、LAN（选配）；
（12）支持SCPI通信；Labview通信；
★（13）优秀的变压器性能，整机重量大于9.8kg；
（14）用户可自行通过USB HOST口进行系统升级；
（15）恒压恒流智能转换功能；
★（16）支持与同品牌系列示波器、信号源、万用表无线组网实验室管理系统

9、双踪示波器NDS102：
（1）带宽：100M， 1G Sa/s的采样率，双通道；
（2）8寸高清液晶屏，分辨率不小于800*600， 14*10网格显示，波形显示细腻，屏幕显示支持亮度调节；
（3）存储深度（每次采集波形的记录长度）不低于28M点；
（4）具有自动量程功能，改变输入信号幅度或频率，无需手动干预，仪器会自动调节到合适量程（并非自动设置功能）。
（5）支持小信号测量 ，在无信号输出的情况下，示波器本机底噪不超过0.5mV；
（6）具有电流测量功能，方便电压、电流切换测量，电流测量范围不低于100.0mA/V ~ 1KA/V；
（7）最大波形刷新率不低于60000次/秒，支持用trig out输出测试；
（8）支持小信号测量，在无信号输入的情况下，示波器本机底噪不超过0.4mV；
（9）具有USB device，USB host，P/F，LAN等接口；并支持SCPI，Labview通信，支持二次开发，并提供编程手册。
（10）时基精度不低于1ppm，内置6位1ppm精确度频率计，频率精度精确到0.01Hz；
（11）支持加、减、乘、除、开方、积分、微分、自定义数学运算等运算功能；
（12）李沙育波形支持双屏显示和三屏显示两种模式，三屏显示可显示时域波形、李沙育波形以及李沙育波形的相关参数（可显示频率、幅度、相位差等参数），并支持XY模式下光标测量。
（13）配置不少于峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↓ 、延迟A→B↑ 、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数，FRF、FFR、FRR、FFF、LRR、LRF、LFR、LFF、面积、周期面积等38种自动测量项；
（14）具备不少于边沿、视频、脉宽、斜率、欠幅、窗口、Timeout、第N边沿等触发类型，支持逻辑触发，总线触发（I2C、SPI、RS232、CAN）及可选配解码功能；
（15）支持与信号发生器，电源，万用表组建互联网实验室管理；
10、函数发生器AG1012F
（1）采用先进的DDS技术，双通道独立输出，能实现通道复制，15M最高频率输出，不低于125MS/s采样率；
（2）14 bits垂直分辨率，频率分辨率不低于1uHz，任意波长度不低于8K点；
★（3）频率特性：正弦波1uHz ~10MHz；方波1uHz ~ 5MH；脉冲波1uHz ~ 5MHz；锯齿波1uHz ~ 1MHz；噪声：25MHz（-3dB,典型值）；任意波1uHz ~ 10MHz；
（4）丰富的波形输出：5种基本波形，内置不少于45种任意波形；
（5）丰富的调制功能：AM、FM、PM、FSK等，以及输出线性/对数扫描和脉冲串波形；
★（6）非易失存储空间不低于64M byte；
★（7）内置高精度频率计，支持测量频率、周期、正脉冲宽度、占空比，频率范围：100mHz ~ 200MHz，频率精度不低于1ppm；
★（8）矩形波抖动（RMS）不高于 1ns；
（9）4英寸（480*320）高分辨率FTF液晶显示；
（10）支持与EDS系列示波器无缝互连；
（11）配置ultrawave 任意波形的编辑软件，支持远程命令控制；
★（12）丰富的接口设计：USB Host & USB device、LAN（选配）、RS－232（选配），可外接调制源，10MHz基准时钟源；
（13）支持SCPI、Labview通信，；
★（14）可选配功放功能，最大输出功率10W，增益X10，最大输出电压22V；
★（15）支持与示波器，电源，万用表组建互联网实验室管理；

11、数字万用表
（1）3 5/6位测量精度
（2）直流电压：0-1000V
（3）交流电压:0-750V
（4）直流电流:0-20A
（5）交流电流:0-20A
（6）电阻:0-60MΩ
（7）电容:0-60Mf
（8）具有频率 、占空比、温度等功能。
（9）交流带宽 ：(20 - 1000) Hz
（10）电压最高可测量1000V
（11）支持NCV非接触电压感应
（12）标配真有效值、自动量程功能
12、工具
序号 名称 型号/规格 数量 单位
  电子剪切钳 世达 5寸 1 把
  带刃剥线钳 世达6寸 1 把
  尖嘴钳 世达 6寸 1 把
  十字螺丝刀 世达5*75mm 1 把
  一字螺丝刀 世达5*75mm 1 把
  一字螺丝刀（�。� 世达3*50mm 1 把
  十字螺丝刀（小） 世达3*50mm 1 把
  吸锡器 台湾宝工 1 把
  镊子 110mm 1 把
  美工刀 世达80mm 1 把
  剪刀 世达7寸 1 把
  静电手环 4mm接口 2 只

13、智能小车
外形尺寸245×215×493mm，智能小车底盘支架采用铝合金喷砂工艺，采用总线四驱电机，搭载麦克纳姆轮；机械臂采用总线六自由度机械臂，主控可选用51或32单片机控制。
四、设备配置
序号 产品名称 型号规格 数量 单位 备注
1 实训桌 1600*800*1800mm 1 张
2 电源台   1 台
3 工具柜   1 台
4 方凳   2 张
5 直流可调电源   1 套
6 双踪示波器   1 台
7 函数发生器   1 台
8 数字万用表   1 台
9 NI LabVIEW 拷贝版软件 1 套
10 NI Multisim 拷贝版软件 1 套
11 单元电子电路�？� 共计114个单元 1 套 附件1
12 工具   1 套
13 智能小车   1 套

附件1单元电子电路�？榍宓�
序号 名称 型号 数量 单位 尺寸
1 MCS51主机实训�？� EDM001 1 块 146×124×40mm
2 AVR主机实训�？� EDM002 1 块 146×124×40mm
3 声光控制实训�？� EDM101 1 块 58×58×40mm
4 温度传感器LM35实训�？� EDM102 1 块 58×58×40mm
5 温度传感器18B20实训�？� EDM103 1 块 58×58×40mm
6 称重传感器实训模块 EDM104 1 块 124×58×40mm
7 空气质量传感器实训�？� EDM105 1 块 58×58×40mm
8 烟雾传感器实训�？� EDM106 1 块 58×58×40mm
9 热释电红外传感器实训�？� EDM107 1 块 58×58×40mm
10 酒精传感器实训�？� EDM108 1 块 58×58×40mm
11 PT100传感器实训�？� EDM109 1 块 58×58×40mm
12 红外测温实训模块 EDM110 1 块 58×58×40mm
13 超声波发射接收实训�？� EDM111 1 块 124×58×40mm
14 红外反射实训�？� EDM112 1 块 58×58×40mm
15 触摸按键实训�？� EDM201 1 块 146×124×40mm
16 音频功放实训�？� EDM202 1 块 124×58×40mm
17 ICL7135模数转换实训模块 EDM203 1 块 124×58×40mm
18 反相器实训�？� EDM204 2 块 124×58×40mm
19 倒车音乐实训�？� EDM301 1 块 58×58×40mm
20 四种音乐实训模块 EDM302 1 块 58×58×40mm
21 三位计数器实训�？� EDM303 2 块 124×58×40mm
22 FM接收实训模块 EDM304 1 块 58×58×40mm
23 单稳态电路实训�？� EDM305 2 块 58×58×40mm
24 双稳态电路实训模块 EDM306 2 块 58×58×40mm
25 脉冲及信号产生实训�？� EDM307 1 块 124×58×40mm
26 无线接收实训模块 EDM308 1 块 124×58×40mm
27 无线发射实训�？� EDM309 1 块 124×58×40mm
28 多段语音录放实训�？� EDM310 1 块 124×58×40mm
29 红外发射实训�？� EDM311 1 块 124×58×40mm
30 红外接收实训模块 EDM312 1 块 124×58×40mm
31 AK040语音实训�？� EDM313 1 块 58×58×40mm
32 直流电机驱动实训�？� EDM401 1 块 58×58×40mm
33 直流继电器实训�？� EDM402 1 块 58×58×40mm
34 8位独立按键实训�？� EDM403 1 块 124×58×40mm
35 NPN三极管驱动实训�？� EDM404 2 块 58×58×40mm
36 PNP三极管驱动实训模块 EDM405 2 块 58×58×40mm
37 4*4键盘实训�？� EDM406 1 块 124×58×40mm
38 直流风机实训�？� EDM501 1 块 58×58×40mm
39 直流电机实训模块 EDM502 1 块 58×58×40mm
40 扬声器实训�？� EDM503 2 块 124×58×40mm
41 蜂鸣器实训模块 EDM504 1 块 58×58×40mm
42 步进电机实训�？� EDM505 1 块 58×58×40mm
43 加热�？槭笛的？� EDM506 1 块 146×124×40mm
44 半导体制冷片实训�？� EDM507 1 块 146×124×40mm
45 64*32点阵实训�？� EDM601 1 块 190×146×40mm
46 交通灯显示实训�？� EDM602 1 块 146×124×40mm
47 十进制计数器实训模块 EDM603 2 块 124×58×40mm
48 灯泡实训�？� EDM604 2 块 58×58×40mm
49 四位数码管显示实训模块 EDM605 2 块 124×58×40mm
50 12864点阵液晶实训�？� EDM606 1 块 146×124×40mm
51 综合显示实训�？� EDM607 1 块 124×58×40mm
52 STM32主机实训�？� EDM003 1 块 146×124×40mm
53 电磁继电器实训�？� EDM408 1 块 146×124×40mm
54 语音放大实训模块EDM113 EDM113 1 块 　
55 光照传感器实训�？� EDM114 1 块 58×58×40mm
56 金属检测实训�？� EDM115 1 块 58×58×40mm
57 湿度传感器实训模块 EDM116 1 块 58×58×40mm
58 颜色传感器实训�？� EDM117 1 块 58×58×40mm
59 震动传感器实训�？� EDM118 1 块 58×58×40mm
60 火焰传感器实训�？� EDM119 1 块 58×58×40mm
61 PN结测温实训�？� EDM120 1 块 58×58×40mm
62 热敏电阻实训模块 EDM121 1 块 58×58×40mm
63 雨滴传感器实训�？� EDM122 1 块 58×58×40mm
64 光电传感器实训�？� EDM123 1 块 124×58×40mm
65 倾角传感器实训�？� EDM124 1 块 58×58×40mm
66 数字摄像头实训�？� EDM125 1 块 146×124×40mm
67 指纹识别实训�？� EDM126 1 块 58×58×40mm
68 串行AD转换实训�？� EDM205 1 块 58×58×40mm
69 并行AD转换实训�？� EDM206 1 块 124×58×40mm
70 串行DA转换实训�？� EDM207 1 块 58×58×40mm
71 并行DA转换实训�？� EDM208 1 块 124×58×40mm
72 光耦隔离实训�？� EDM209 1 块 124×58×40mm
73 VI变换实训�？� EDM210 1 块 124×58×40mm
74 低通滤波器实训模块 EDM211 1 块 124×58×40mm
75 高通滤波器实训�？� EDM212 1 块 124×58×40mm
76 电压比较器实训�？� EDM213 1 块 58×58×40mm
77 精密整流实训�？� EDM214 1 块 58×58×40mm
78 模拟开关实训�？� EDM215 1 块 58×58×40mm
79 串并转换实训�？� EDM216 1 块 58×58×40mm
80 并串转换实训�？� EDM217 1 块 58×58×40mm
81 FV变换实训模块 EDM218 1 块 58×58×40mm
82 VF变换实训�？� EDM219 1 块 58×58×40mm
83 运放实训�？� EDM220 1 块 146×124×40mm
84 U盘、SD卡实训�？� EDM221 1 块 124×58×40mm
85 3-5V电平转换实训�？� EDM222 1 块 146×124×40mm
86 比例放大实训�？� EDM223 1 块 58×58×40mm
87 单次脉冲实训�？� EDM314 1 块 58×58×40mm
88 固定直流稳压电源实训�？� EDM315 1 块 146×124×40mm
89 0-24V可调直流稳压电源实训模块 EDM316 1 块 146×124×40mm
90 多谐振荡器实训�？� EDM317 1 块 58×58×40mm
  转接板 EDM318 2 块 124×58×40mm
91 双向可控硅实训�？� EDM407 1 块 124×58×40mm
92 1602字符液晶实训�？� EDM608 1 块 124×58×40mm
93 TFT触摸屏实训�？� EDM610 1 块 146×124×40mm
94 RFID实训模块 EDM701 1 块 124×58×40mm
95 CAN总线实训�？� EDM702 2 块 124×58×40mm
96 RS485实训模块 EDM703 2 块 58×58×40mm
97 ZigBee实训模块 EDM704 1 块 58×58×40mm
98 RF24L01实训�？� EDM705 2 块 58×58×40mm
99 GPS实训模块 EDM706 1 块 58×58×40mm
100 音频线   1 条
101 彩色排线 8T 40CM 5 条
102 彩色排线 8T 20CM 5 条
103 USB延长线   1 条
104 IC钱币卡   3 个
105 内存卡（SD卡） 4G 1 个
106 热敏电阻10K   1 只
107 二极管 IN4148 1 只
108 香蕉插头 大 6 只
109 实验用导线 一头大灯笼插，一头小灯笼插 3 条
110 实验用导线 一头大灯笼插，一头小灯笼插 3 条
111 电子连线（2号） 60cm红黑各5条 （40cm、20cm）五色各6条 1 包 70条包


五、电子产品电路搭建实训项目
电子产品电路搭建实训项目
1.空调电路
2.出租车计价器
3.综合报警系统
4.超声波测距
5.电子称
6.电子语音播放万年历
7.64*32点阵广告屏
8.酒精测试仪
9.频率计
10.声光控制小灯
11.DDS信号发生器
12.GPS信息显示
13.分贝计
14.数控电源
15.温湿度无线传输
16.无线鼠标
17.指纹门禁
18.调频收音机
19.视频监控
MCS51单片机实训
21.keil的使用
22.I/O口输出实验
23.8位独立按键
24.继电器
25.定时/计数器
26.外部中断实验
27.数码管动态显示
27.矩阵键盘实验
29.RS232串行通信实训
30.电子钟
31.字符液晶显示实
32.AK040语音
33.EEPROM存储器24C256实验
34.超声波测距
35.DS18B20测温
36.步进电机控制
37.ADC0809并行模数转换
38.8位串行A/D转换TLC549应用
39.10位串行D/A转换TLC5615应用
40.12864液晶模块的控制
AVR单片机实训
41.AVR单片机实训
42.AVR开发软件的使用及工程的建立
43.I/O口输入输出
44.继电器控制
45.定时计数器
46.外部中断
47.EEPROM
48.红外�？�
49单片机串行口与PC机通信
50.步进电机控制
51.LCD1602显示
52.12864显示
