DB-HL01 焊工、铆工实操室成套设备
一、概述
焊工是采用合适的焊接方式，合理的焊接工艺，适当的焊接设备，采用同材质或不同材质的填充物，来将金属或非金属工件紧密连接的一个工种。所谓铆工就是把板材、型材、线材、管材等通过焊接、铆接、螺栓连接等加工方法制作成钢结构的一种制作工艺�！∶な墙鹗艄辜┕ぶ械闹富诱�。按加工工艺又分为：放样、号料、下料、成型、制作、校正、安装等。

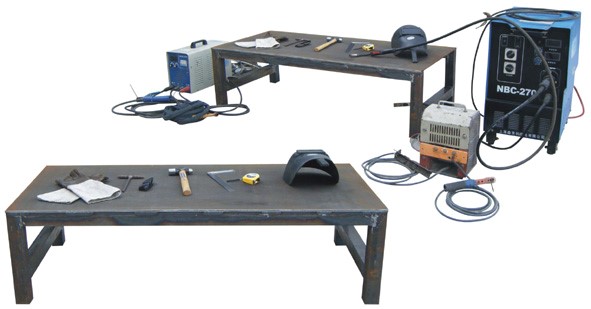

我公司生产的焊工、铆工实操室成套设备，是把焊工工艺和铆工工艺结合在一个平台上技能训练台。模拟实际工厂企业对焊工和铆工的技术要求，配备常用焊工、铆工工具，让学生自己动手操作，训练工件铆钉固定、装配、安装、维修、调试等技术，实训设备占地面积小，操作方便，其是各大院校、职校、技校不可缺少的理想教学实训设备。
职业技术院校焊工专业实训室设备模拟现实生活中工厂、生产型企业对焊工的技术要求，配套各种常用焊工、铆工工具，让学生自己在焊工桌上进行动手操作，亲手实践训练焊工工件固定、装配、安装、维修、调试等技术，并且学会在焊接工作台上采用合适的焊接方式和焊接工艺，利用适当的焊接设备，采用同材质或者不同材质填充物将金属、非金属工件进行连接。上海顶邦铆工焊工实训设备具有占地面积小，操作方便的优点，可以帮助学生更好地掌握焊工技能，以适应未来就业工作能力，从而提高竞争力，是各大院校、职校、技校不可缺少的理想教学实训设备。
二、焊工技能训练项目
焊工实训室可进行培训的具体焊工技能项目如下：
1、手工电弧焊的基本操作（平焊、立焊、横焊）及仰焊的操作和其要领（利用J507碱性焊条）
2、平角焊和立角焊的操作技术
3、常用金属材料的焊接方法
4、熟练掌握气焊和气割的基础操作技术
5、正确使用火焰的调整方法和火焰的应用范围（碳化焰、中性焰、氧化焰）
6、掌握氩弧焊的引弧、送丝技术、具体的操作要点及参数调节、氩弧焊的应用范围

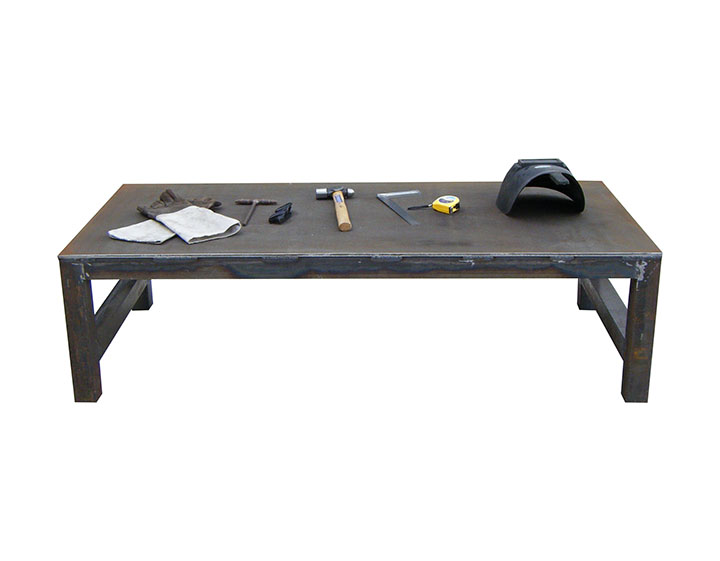

三、焊工桌、焊接工作地台技术规格参数
【规格尺寸】1500×750×450， 操作台面：1500×750×2.0
【材质】优质镀锌钢板 17.5公斤
【桌架】1400×650×450，60×40金属方管，壁厚≥1.5。
【说明】变形小，承重佳。与钢架强攻螺丝固定。焊接或螺栓连接。四柱，四直梁，四横梁。
一、焊铆工配置清单
| 序号 | 名称 | 规格参数 | 单位 | 数量 |
| 1 | 电焊机 |
【产品尺寸】390*220*300mm 【输入电压】110V-550V/220V+380V 【适用焊条】2.0-5.0整天焊 【适用焊条材质】不锈钢、合金钢、碳钢、铸铁、各种碱性焊条 【适用焊条材质】普通:J422 直流:506/507 不锈钢:A102 生铁:Z208 【电源线】10米 【重量】8.95kg |
台 | 20 |
| 3 | 气保焊/电焊/氩弧焊机 |
【输入电压】220v/380V 【焊机重量】9kg 【适用材质】碳钢、铁、不锈钢、镀锌管、方管 【焊接厚度】0.5-8mm 【电流调节】50-270 【电压调节】16-27 【适用焊丝】0.8-1.0 【丝盘容量】15-20KG 【适用】气保焊/电焊/氩弧焊 【外观尺寸】440*230*300mm |
台 | 20 |
| 4 | 空气等离子弧切割机（沪工 LGK-50PLUS） |
【板材材质】碳钢、低碳钢、合金钢、铸铁、铝和铜 【切割板厚】碳钢、不锈钢<10mm铝及合金<7mm铜及合金<6mm 【输入电压】220V 【额定输入容量】7.9KVA 【输入电流】36A 【输出空载电压】300V 【裸机重量】25.5Kg 【产品尺寸】440*330*430m |
台 | 20 |
| 5 | 空气压缩机（得力无油850W-6L） |
【产品尺寸】420x205x440mm 【产品净重】12Kg 【流量】65L/min 【排气压力】0.7Mpa 【额定功率】850W 【气罐容积】6L 【额定转速】2800r/min 【额定电压】220V |
台 | 20 |
| 6 | 台钻（凯德龙） |
电压:220V/50HZ 电机功率:350W 调速档位:5档调速主轴转速:620 920 1280 1750 2620转/分 主轴行程:50mm 夹持能力:13mm 主轴直径:115mm 主轴转速:280 400 680 1180 2010转/分 产品净重:12.5kg |
台 | 20 |
| 7 | 切割机（多功能小型德力西钢材切割机） |
锯片直径:355mm 额定电压:220V 额定功率:3800W 传动方式:齿轮传动 产品净重:约13.65公斤 切割深度:10OMM 电线长度:约1.8M 空载转速:4100/min 切割角度:45°-0°-45% |
台 | 20 |
| 9 | 台式砂轮机 |
输入功率:600瓦 空载速率:3000转/分钟 砂轮直径:200毫米 砂轮厚度: 25毫米 轴心直径:32毫米 沙砾规格:24/60目 机身尺寸:370x230x260毫米 重量:17公斤 |
台 | 20 |
二、焊工实训室焊工工作桌台及配套焊工工具
| 序号 | 名称 | 规格参数 | 单位 | 数量 |
| 1 | 教师综合工作台 | 1600×800×800 | 张 | 1 |
| 2 | 焊铆实训桌 |
二工位实训桌（适合实训以及工厂实际生产） 【承重】大于1000KG 【规格】1500长×750宽×1500mm高（桌面800+防护网700） 【台面】50毫米木板，凹形包覆2毫米厚钢板。 【桌架立柱】4立柱，2.0厚钢板折型，规格100×80×750 【桌架横梁及加强梁】1.5厚钢板折型规格100×40×1.5横纵七梁，四加强筋。 【金属抽屉】二只，厚度1.0钢板折制。加厚型金属滑三节道，承重力佳，带锁。 【防护网（工位隔离网）标准型】1500X700X30冲孔金属钢板，带加强筋 【工作电源（选配）】国标5孔安全插座交流 220V，装置于腿立柱。 |
张 | 20 |
| 3 | 焊接工作地台 |
【规格】1500×750×450 【操作台面】1500×750×2.0 【重量】优质镀锌钢板 17.5公斤 【桌架】1400×650×450，60×40金属方管，壁厚≥1.5。 变形小，承重佳。与钢架强攻螺丝固定。焊接或螺栓连接。四柱，四直梁，四横梁。 |
张 | 20 |
| 4 | 手电钻（手枪钻） | 220V | 把 | 10 |
| 5 | 磨光机（角磨机） | 常规：主轴直径M10磨/切片直径100毫米 FF-100A、输入功率620瓦 | 把 | 10 |
| 6 | 铁砧 | 11寸/30KG 260×160×170 工件整形 | 台 | 5 |
| 7 | 游标卡尺 | 0-150 | 把 | 10 |
| 8 | 焊丝 | 2.0mm | 卷 | 1 |
| 0 | 钻头（麻花钻） | 规格：Φ3、4、6、8、Φ5、Φ8.5、Φ10.2高速含钴钻头 每样一支/套 | 套 | 10 |
| 10 | 磨光片 | 片 | 100 | |
| 11 | 切割片 | 片 | 20 | |
| 13 | 电焊条 | 2.5 | 盒 | 10 |
| 14 | 电焊面罩（手持） | 个 | 10 | |
| 15 | 盔式面罩 | 个 | 10 | |
| 16 | 划针 | 120 （钨钢头） | 支 | 10 |
| 17 | 金属直尺 （钢尺） | 1000 | 把 | 10 |
| 18 | 直角尺 | 500mm | 把 | 10 |
| 19 | 角尺 | 0-150 | 把 | 10 |
| 20 | 卷尺 | 3米 | 把 | 10 |
| 21 | 铁锤（奶子、羊角，六棱锤） | 1.5p 1P 每样1把 3把/套 | 套 | 10 |
| 22 | 卯枪 | 把 | 20 | |
| 23 | 铆钉 铝 | 4×10 500只 | 盒 | 20 |
| 24 | 一字批 | 橡胶柄5×200 8寸 铬钼钢 | 把 | 20 |
| 25 | 十字批 | 橡胶柄5×200 8寸 铬钼钢 | 把 | 20 |
| 26 | 圆尺（圆度尺） | 个 | 1 | |
| 27 | 尖嘴钳 | 6 寸 45#钢 | 把 | 20 |
| 28 | 钢丝钳 | 6 寸 硬质合金 | 把 | 20 |
| 29 | 铁皮剪刀 | 10寸 | 把 | 10 |
| 30 | 锯弓（钢锯架） | 300 可调式 | 把 | 20 |
| 31 | 锯条（钢锯条） |
300（粗齿、中齿、细齿） 盒/100支 每套各一盒 |
套 | 10 |
| 32 | 防紫外线眼镜 | 玻璃 | 付 | 20 |
| 33 | 专用衣服 | 粗帆布 | 套 | 20 |
| 34 | 电焊手套 | 粗帆布 | 双 | 20 |
| 35 | 专用鞋子 | 毛皮鞋 | 套 | 20 |
| 36 | 口罩 | 只 | 100 |
