| 技术指标 | 说 明 | |||
| 装置特点 |
1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 4、塔节采用优质无机玻璃制作，视觉效果好，方便学生观察。 5、塔内构件及管道均由304不锈钢材质制作。 6、装置设计可360度观察，实现全方位教学与实验。 |
|||
| 装置功能 |
1、了解脉冲筛板萃取塔的结构。 2、掌握脉冲筛板萃取塔性能的测定方法。 3、了解筛板萃取塔传质效率的强化方法。 |
|||
| 主要配置 | 筛板萃取塔、空压机、流量计、脉冲控制器、电磁阀、水泵、填料、储液罐、缓冲罐、数字显示仪表、304不锈钢框架。 | |||
| 公用设施 |
水：装置自带不锈钢水罐，连接自来水接入。 实验物料：水--- 煤油。 电：电压AC220V，功率2KW，标准单相三线制。 |
|||
| 技术参数 |

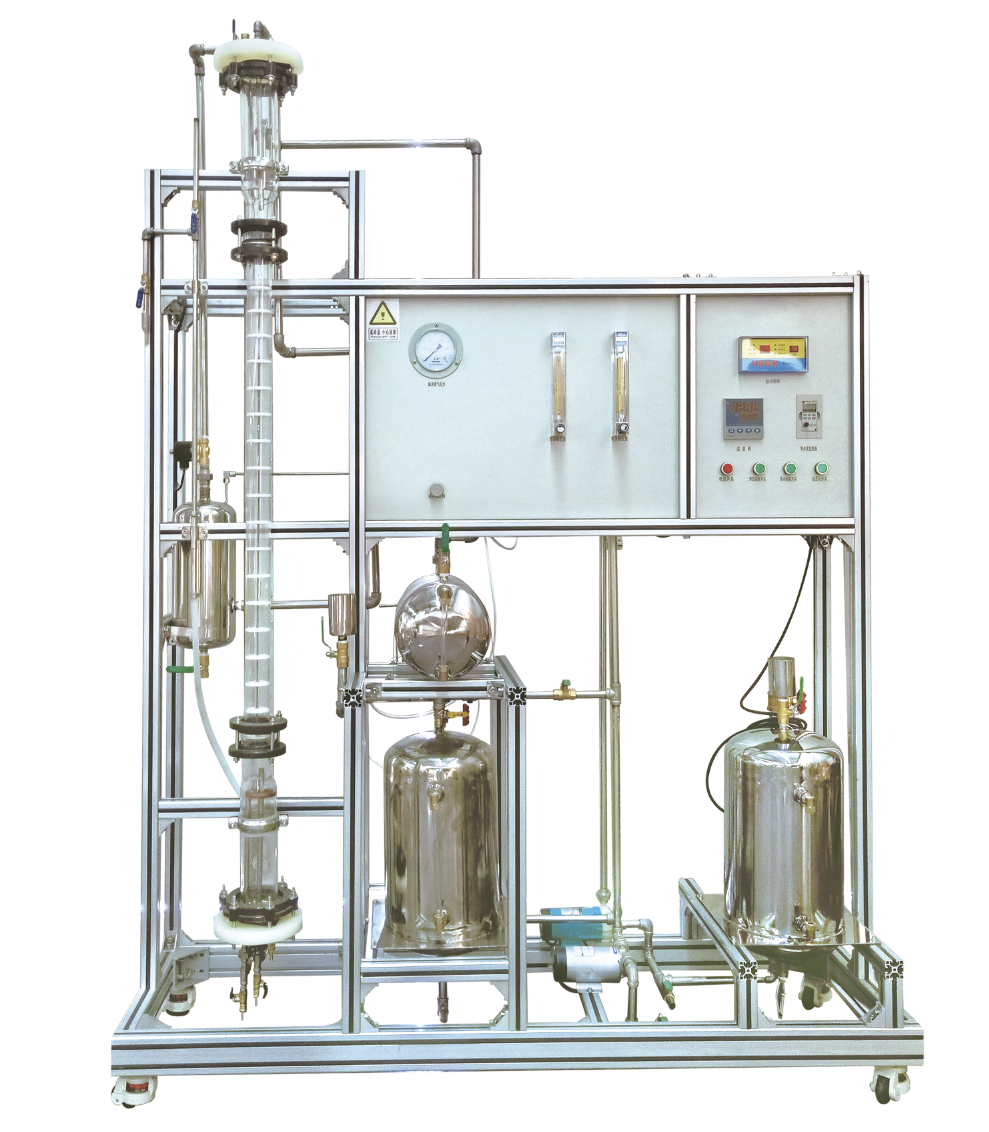

1、筛板萃取塔，塔两端直径较大部分为上澄清段（油水分离）和下澄清段。中间为两相传质段，在塔的下澄清段装有脉冲管和轻相分布器；在上澄清段设有重相分布器、轻相出口以及缓冲器。萃取操作时，由脉冲发生器提供的脉冲气流使塔内液体作上下往复运动，迫使液体经过筛板使分散相破碎成较小的液滴分散在连续相中，并形成强烈的上下湍动，从而促进传质过程的进行。
3、进料泵：MP型磁力驱动泵：功率15Ｗ，数量2台。2、玻璃筛板塔：外径Ф60mm，有效高 1000mm，板间距50~100mm；上、下扩大段直径Ф100mm，高200~300mm。 4、流量计：玻璃转子流量计2.5-25L/h，数量2支。 5、空压机：无油静音空压机，功率750W。最大工作压力0.7Mpa，带油水分离器。 6、脉冲控制仪：无触点脉冲控制仪，电压220V，功率40W，脉冲间隔时间0.8-30s。 7、调压器：工作压力0-0.3Mpa。 8、回收槽：容积20L，304卫生级不锈钢。 9、轻相罐：容积20L，304卫生级不锈钢。 10、重相槽：容积20L，304卫生级不锈钢。 11、宇电AI501数字转数显示仪。 宇电AI702M多路温度显示仪。 12、转速传感器：霍尔开关。 13、温度传感器：Pt100，显示分度0.1℃ 。 14、电器：接触器、开关、漏电�；た掌�。 15、304不锈钢管路、管件及阀门。 16、仪表柜：测控、电器设备在实验架上。 17、外形尺寸：1600×550×2200mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 16、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，包含安全警示标识，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 液体温度 | PT100铂电阻 | 数字仪表 | 无 | |
| 进气脉冲 | 脉冲控制仪 | 脉冲控制仪 | 电动阀 | |
| 液体流量 | 转子流量计 | 转子流量计 | 手动阀控 | |
| 振动频率 | 霍尔开关 | 转数显示仪 | 调速器 | |
