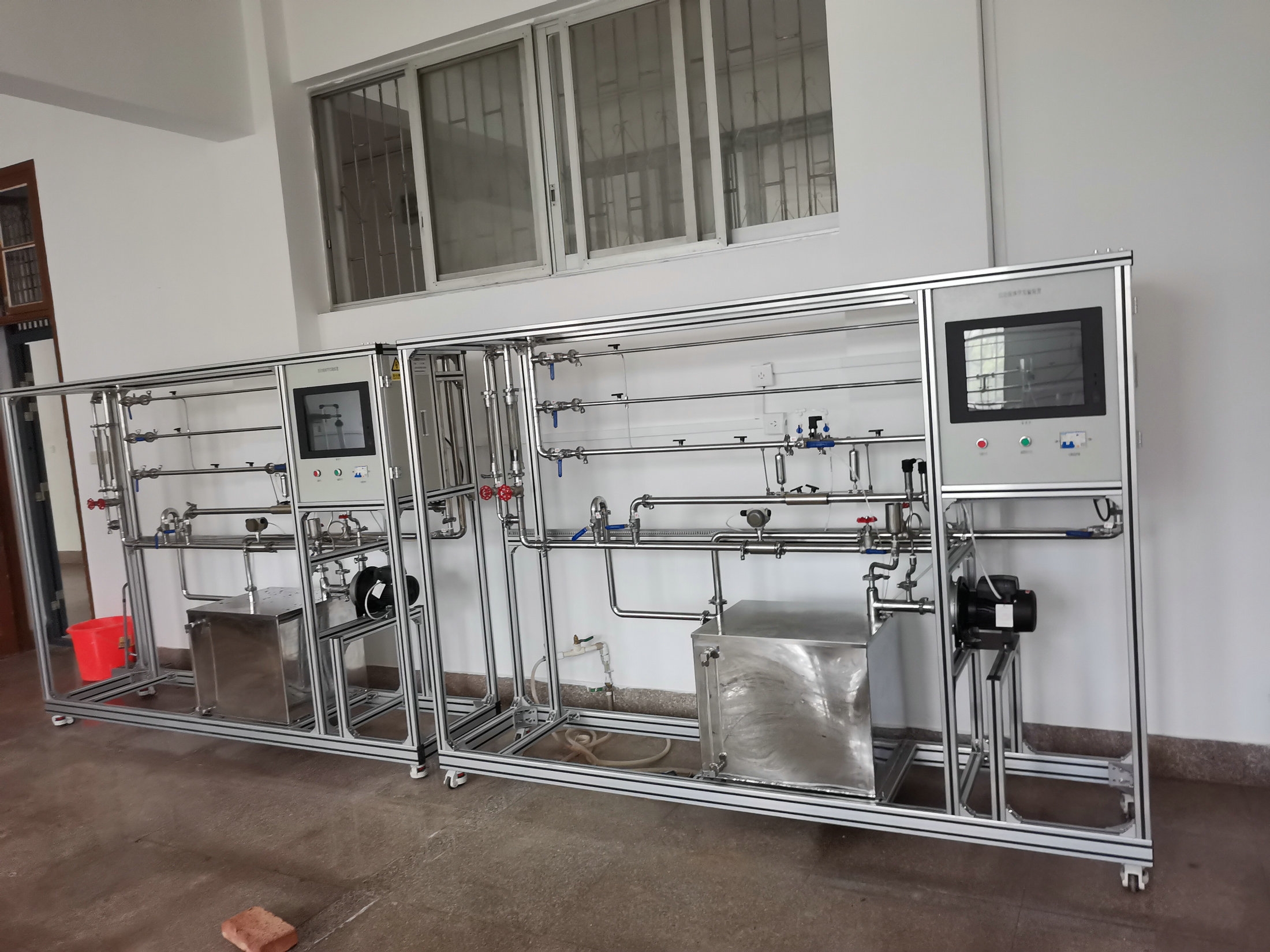

| 技术指标 | 说 明 | |||
| 装置特点 |
实验装置数据稳定，重现性好，能给实验者较明确的流体阻力概念。 2、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 3、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。 4、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运，体现了整个装置的工艺完美性。 6、管路取压采用工业标准均压环方式，取压稳定、准确；采用差压传感器测量，工艺美观，操作方便。 7、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。 8、装置设计可360度观察，实现全方位教学与实验。 |
|||
| 装置功能 |
1. 学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。 2. 掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。 3. 学习压差传感器测量压差，流量计测量流量的方法。 4. 学习合理选择坐标系的方法，掌握对数坐标系的使用方法。 5. 熟悉离心泵的结构与操作方法，了解常用的测压仪表。 6. 掌握离心泵特性曲线的测定方法、表示方法，加深对离心泵性能的了解。 7. 掌握流量计的标定方法。 8. 了解文丘里流量计流量系数C随雷诺数Re的变化规律，流量系数C的确定方法。 9.全触摸集成化控制，高稳定数据传输，硬件加密。 |
|||
| 设计参数 |
流体阻力： 光滑管：雷诺数：500～30000，液体流量：20～1600 L/h，压差范围：1～100KPa。常温、常压操作。 粗糙管：雷诺数：500～30000，液体流量：20～1600L/h，压差范围：5～150KPa。常温、常压操作。 阀门局部阻力：雷诺数：2000～15000，液体流量：100～1600 L/h，压差范围：10～150KPa。常温、常压操作。 流量及性能测定： 文丘里流量计流量：0.2～10m3/h，压差范围：10～150KPa。 涡轮流量计流量：0.5～15m3/h。 离心泵特性、管路性能： 液体流量：0～7.0m3/h，离心泵出口压力：0-0.25MPa，离心泵的扬程(H)：0-25m， 离心泵轴功率(N)：0.43-0.85KW，离心泵效率（η）：0-60%，离心泵转速：0-2900r/min。 液体温度：常温。 |
|||
| 公用设施 |
水：装置自带水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。 电：电压AC220V，功率1.0kW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：清洁自来水，外配设备：无。 |

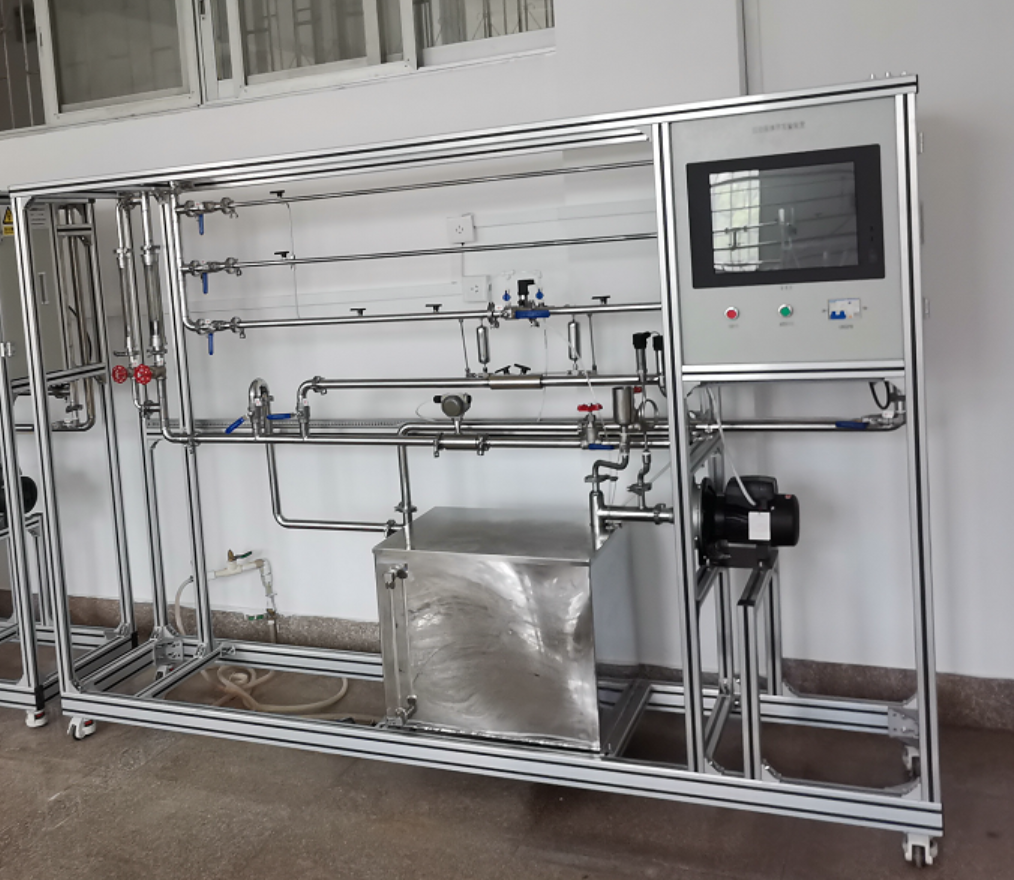

|||
| 主要设备 |
1、粗管测量段：304不锈钢光滑管，管内径d—12mm，管长1500mm
2、细管测量段：304不锈钢粗糙管，管内径d—10mm，管长1500mm
3、局部阻力： 304不锈钢局部管，管内径d—20mm，1500mm，上装阀门一个。
4、DN32涡轮流量计：0.5~15m3/h，分辨率0.01 m3/h，4-20mA远传输出数字显示，流量检测机构。 5、文丘里流量计：文丘里喉径：Φ13mm，304不锈钢。 6、LZB-25水转子流量计：流量范围 160～1600 L/h 。 LZB-10水转子流量计：流量范围16～160 L/h 。 7、单相矢量变频器，规格：（0-50）Hz。 8、压差传感器：压差范围：0~150KPa，分辨率0.01 KPa，4-20mA输出数字显示，压力检测机构。 9、压力传感器：测量范围0-0.6MPa，精度0.5级；负压传感器：测量范围-0.1-0MPa，精度0.5级。 10、循环水箱：≥100L，304不锈钢，带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。 11、管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接。 12、温度传感器：Pt100，分辨率0.1℃，精度0.5%，数字显示。 13、转速：数显，测量范围0~2999rpm，精度1rpm。 14、304不锈钢离心泵：功率550W，流量范围0-7m3/h。 15、电器：接触器、开关、漏电�；た掌亍� 16、中央处理器：执行速度0.64μs，内存容量16K，功能：数据处理运算。 17、模拟模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。 18、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。 19、显示终端：采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。 20、额定电压：220V，总功率：1kW。 21、外形尺寸：2500×580×1800mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 22、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理 念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生 工程化理念。 21、配套测控软件可以实现实验数据实时在线采集显示数据、曲线及设备运行状态等。通过WIFI技术实现终端覆盖。 |
|||
|
测控组成 |
变量 | 检测机构 | 显示机构 | 执行机构 |
| 水流量 | 涡轮流量计 | 触摸屏 | 变频器 | |
| 压差 | 压差传感器 | 触摸屏 | 无 | |
| 液体温度 | PT100铂电阻 | 触摸屏 | 无 | |
| 泵进口压力 | 负压传感器 | 触摸屏 | 无 | |
| 泵出口压力 | 压力传感器 | 触摸屏 | 无 | |
| 泵功率 | 功率变送器 | 触摸屏 | 无 | |
| 电机转速 | 转速传感器 | 触摸屏 | 无 | |
