智能网联汽车线控底盘实训台
[规格型号]： DB-QC71
[产品名称]： 智能网联汽车线控底盘实训台
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

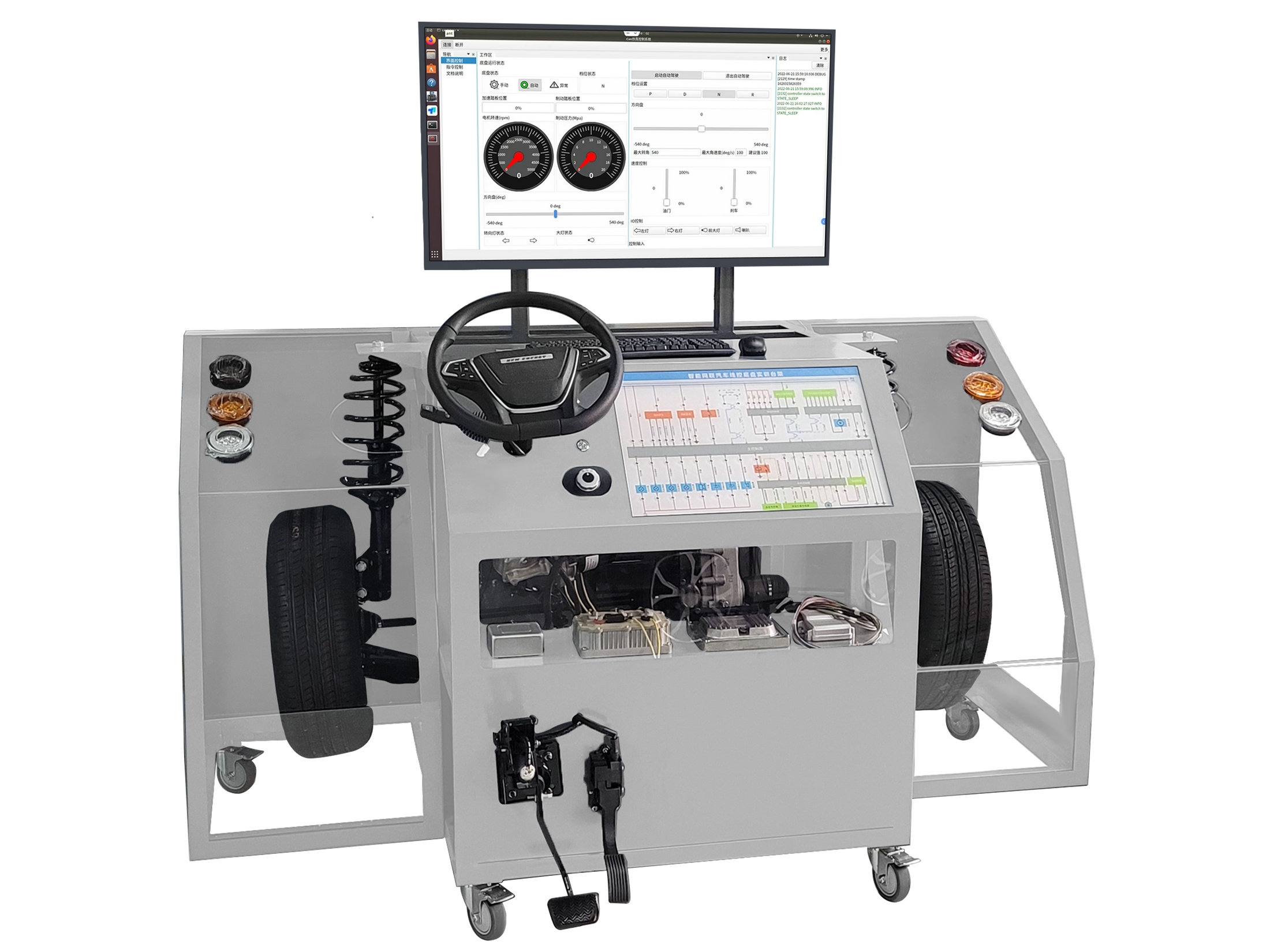

智能网联汽车线控底盘实训台
（参考图）
一、实训台介绍
  智能网联汽车底盘线控实训教学系统由底盘线控实训台构成。底盘线控实训台配有：转向电机系统、制动控制系统、加速控制系统等组成。采用的线控协议为量产应用方案，可深入进行线控技术学习和实训。
二、实训台配置
1. 总体
平台要求实现线控油门、线控刹车、线控转向、线控档位、线控声光五大子系统，缺一不可。
2. 线控油门
实现纵向驱动功能的线控控制，并提供相应的CAN控制接口油门踏板开度（单位：%）。
▲延迟时间（从指令发送到加速度开始上升的时间）500ms内
响应时间（从指令发送到加速度达到最大值的时间）800ms内。
线控油门能够单独使能和被接管�？梢陨柚猛ü兔盘ぐ宕シ⒄当唤庸堋�
反馈线控油门状态、油门踏板位置实际值、油门踏板位置指令值。
3. 线控刹车
实现纵向行车制动功能的线控控制，并提供相应CAN控制接口制动踏板开度（单位：%）。
延迟时间（从指令发送到减速度开始上升的时间）500ms内。
响应时间（从指令发送到减速度达到最大值的时间）800ms内。
线控刹车能够单独使能和被接管�？梢陨柚猛ü渤堤ぐ宕シ⒄当唤庸�。
反馈线控刹车状态、刹车踏板位置实际值、刹车踏板位置指令值。制动灯根据制动踏板控制指令自动点亮。
4. 线控转向
实现转向功能的线控控制，并提供相应的线控CAN控制接口方向盘转角（单位：deg）。
方向盘转角范围可调。
最大转向速率可调，不低于360deg/s。
延迟时间（从指令发送到方向盘转角开始变化的时间）500ms内。
线控转向能够单独使能和被接管�？梢陨柚猛ü蚺檀シ⒄当唤庸�。
反馈线控转向状态、方向盘转角实际值、方向盘转角指令值。
5. 线控档位
实现档位切换的线控功能，即在车辆静止状态下可以通过CAN接口使档位在R、N、D间切换。
安全性要求：出于安全性考虑，原车档杆（或旋钮）位置必须处于N档位置才允许线控档位控制，即（1）必须将档杆置于N档才能进入线控档位控制；（2）进入线控档位控制后，将档杆从N档拨到D或R则自动退出线控档位控制，切换到手动驾驶模式并退出线控。
线控档位能够单独使能和被接管�？梢陨柚猛ü蹈送顺鯪档触发整车被接管（前提是线控档位已使能）。
响应时间（从发送指令到完成动作）2s内。
反馈线控档位状态、档杆位置实际值、档杆位置指令值。
6. 线控声光
实现左右转向灯、大灯、双闪灯、喇叭的开关控制，并提供相应的CAN控制接口。
线控声光能够单独使能，但不能用于接管。
线控声光不提供反馈信号。
7. 状态反馈
线控油门、线控刹车、线控转向、线控档位、线控驻车相关的反馈信号。
8. 线控模式
线控系统工作模式包含手动模式和自动模式。手动模式下，车辆完全由驾驶员控制，自动模式下，车辆各线控子系统中的一个或多个由智能驾驶上位机控制，其余仍由驾驶员控制。通过整车线控使能标志位控制整车在手动模式和自动模式之间切换。
反馈整车线控状态。
系统上电默认手动驾驶模式，出现严重故障情况下自动切换常规驾驶模式。
9. 线控接管
系统可以设置并实现通过油门、刹车、转向、档位中的任何一种或几种实现从线控模式接管。

三、教学点
1. 底盘线控系统结构与原理认知
2. 通过控制界面，对所有线控系统进行控制，同时线控参数在控制界面显示，并能读取相应CAN指令
3. 线控底盘通信协议实训教学

四、设备功能
1、线控底盘实训台架可完成智能网联汽车底盘线控执行系统装配、调试、故障诊断等实训。装调台架由主流车系线控转向系统、线控制动系统、线控驱动、车架、前悬架等组成。
2、在装调台架上完成智能网联汽车底盘线控执行系统装配，识别线控驱动、线控制动、线控转向等系统各部件的型号和硬件接口，连接、检查线控驱动、线控制动、线控转向等系统电气线路；
3、线控底盘采用已量产的线控VCU控制，实现很高的线控性能，在控制精度、控制误差、响应时间、反馈精度等指标均达到领先水平；
4、对功能安全有充分考虑。通过加速踏板、制动踏板和方向盘均可以实现人工接管，退出自动驾驶模式，具备系统掉电情况下自动切换到常规驾驶模式的功能。并加入系统紧急断电装置，并在断电后自动切换到常规驾驶模式。CAN通信机制上，也有多重安全保证手段，如冗余的控制校验方式保证指令正确，对非预期的上位机换挡指令的限制以保证行驶和车辆安全，高速转向的软件限制策略等。

5、智能网联汽车底盘线控系统装配调试软件
1) 可通过软件界面直观观测线控底盘状态信息：包含档位、自动驾驶状态、加速踏板数据、刹车踏板数据，方向盘转角，驱动电机转速、电子液压制动压力值、大灯、转向灯、喇叭等。
2） 可通过按钮和CAN指令两种形式对底盘各个功能进行操作测试。并通过图形化界面对线控进行操作，以及通过CAN指令编辑，实现底盘台架操控。
