数控车床装调实训设备
[规格型号]： DB-08T-3I
[产品名称]： 数控车床装调实训设备
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
DB-08T-3I 数控车床装调实训设备
（系统：FANUC 0I TF）
数控车床装调实训设备
一、产品概述
数控车床装调实训设备是专门为职业院校、技工学校、职业教育培训机构研制的数控车床装调维修技能实训考核设备，根据机电类行业中数控机床维修技术的特点，并结合数控机床装调维修工的技能鉴定要求，对数控机床电气控制及机械传动进行研究，针对实训教学活动进行了专门设计，包含了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，强化了学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力，适合机电类相关专业的教学和培训，也适合数控机床装调维修工、车工等工种的考核与鉴定。
二、设备功能说明
数控车床实训设备由电气控制单元、电气安装实训单元、数控机床功能部件等组成。
1、电气控制单元功能说明：
电气控制单元主要包含数控系统、进给驱动、主轴单元，刀架控制电路、冷却控制电路、接口单元、�；さ缏�、电源电路等组成。该单元包含完整的数控车床电气控制部分，内嵌有数控机床智能化考核系统，以及接口转换单元，可以直接与数控机床功能部件进行连接用于真实的电气调试与维修实训；也可以通过接口转换单元和电气安装实训单元连接完成对数控机床功能部件的调试。立式结构符合真实的数控电气安装环境，器件布局与实际机床一致，符合GB/T5226.1-1996标准，可以更贴合实际岗位要求进行技能训练。
配置的智能化故障维修系统通过产生故障、故障分析、故障诊断、线路检查、故障点确定等过程训练学生数控机床维修能力，配合计算机软件可以进行学生登录、自动评分、成绩统计等方便的实训结果评价功能，还可以通过网络连接进行数控技术的应知考核，大大减轻教师的故障设定、评分、统计等工作量，是一套集实施、检查、评估于一体的数控技术教育装备。
三、技术性能
1．输入电源：三相四线AC380V±10% 50Hz
2．装置容量：≤8kVA
3．外形尺寸：800mm×600mm×1800mm（电气控制单元）
1200mm×600mm×780mm（操作台）
四、产品结构和组成

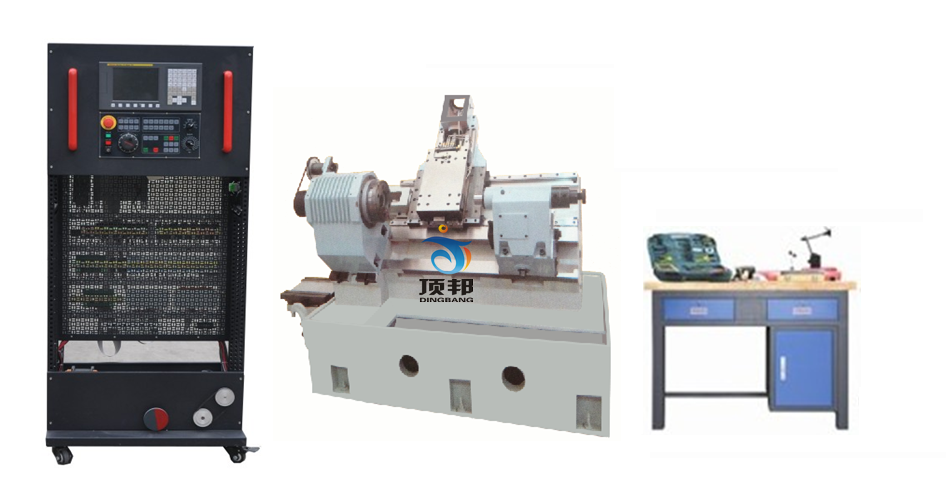

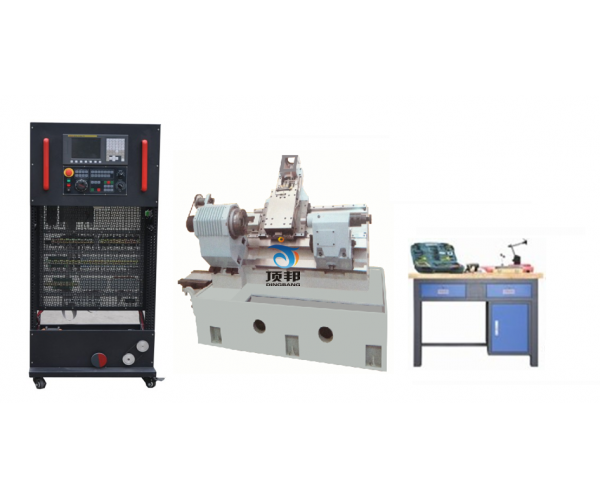

1．系统由机床实训柜、实物斜床身车床和操作台等组成。
2．机床实训柜采用铁质亚光密纹喷塑结构，正面装有数控系统和操作面板，背面为机床电气柜，柜内器件布局与实际机床厂的模式一致。电气柜内的电气安装板为多功能网孔板，上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等；电气柜底部还设有变压器和接地端子等。
3．实物斜床身车床底座采用铁质亚光密纹喷塑结构，上方设有实物车床安装平台，采用铸件结构，表面磨削加工；
4．操作台为钢木结构，用于机床部件的装配与测量，下方设有工具柜。
5．系统采用三相四线AC380V交流电源供电，并设有漏电�；て鳌⒅甘镜浦甘竞捅Ｏ账康�，具有过载保护、短路�；ず吐┑绫；ぷ爸�，在电压异�；虺鱿侄搪非榭鍪弊远�，�；と松砗蜕璞赴踩�
6．数控系统采用发那科厂家的主流数控系统（用户可�。�，能满足不同类型机床的实训教学。
7．X、Z轴由交流伺服电机驱动，运动方向上设有正负限位、参考点等开关，主轴由变频电机驱动，变频调速控制。
8．实物车床由床身、主轴箱、进给传动系统、换刀装置和辅助装置等组成，具有实际加工能力，可对铁、铝、铜、PVC、有机玻璃等材料进行车削加工。通过对数控车床的拆装训练，学员可掌握数控车床水平度、平行度和垂直度的调整方法等，同时学会百分表、直角尺、游标卡尺、塞尺等工量具的使用方法和机床机械精度的测量方法。
1）床身、主轴箱、尾座等均采用铸件结构，铸件经过时效处理、表面机加工和铲刮工艺等，确�；簿任榷ā�
2）主轴箱由箱体、主轴、卡盘、主轴电机、编码器、同步带、多楔带等组成，可进行主轴箱的装配与调整、主轴卡盘的装配、主轴电机的安装与调整、编码器的安装与调整等技能训练。主轴与主轴电机采用多楔带联接，且具有张紧力结构，可进行张紧力调整。
3）X轴30度倾斜，进给传动系统由滚珠丝杠螺母副、方形直线导轨副、轴承、轴承支座、电机支座和上拖板等组成，可进行滚珠丝杠的装配与调整、直线导轨的装配与调整、上拖板的装配与调整等技能训练。
4）Z轴进给传动系统由滚珠丝杠螺母副、方形直线导轨副、轴承、轴承支座、电机支座和上拖板等组成，可进行滚珠丝杠的装配与调整、直线导轨的装配与调整、上拖板的装配与调整等技能训练。
5）换刀装置采用六工位电动刀架，可实现加工时的自动换刀操作。
6）配有主轴芯棒、顶尖等机床检具，可进行数控车床几何精度检测方面的训练。
7）辅助装置由润滑系统、尾架、防护罩等组成。
8）DB-CKS400型斜床身车床主要参数：
机床型号 DB-CKS400
床身上最大工件回转直径 400mm
最大工件长度（顶尖距） 550mm
最大工件
加工直径		 轴类 180mm
盘类 360mm
最大工件加工长度 500mm
主轴头形式及锥孔 ISO A2–5 MT6
主轴通孔直径 Φ56mm
主轴转速 50～3500rpm 无级
主轴功率 5.5KW
快速移动速度 X/Z轴 X轴24m/min，Z轴24m/min
拖板最大行程 X/Z轴 X轴265mm，Z轴540mm
刀架形式及装刀数 卧式：6工位电动刀架
刀杆截面尺寸 外圆刀杆：25×25 mm;镗刀杆直径Φ32mm/Φ40mm
定位精度 X/Z轴 ≤0.01/0.01mm
重复定位精度 X/Z轴 ≤0.007mm，（Z）0.008mm
工件加工精度 IT6～ IT7
工件表面粗糙度 Ra1.6
顶尖套简内孔锥度 莫氏4号
顶尖套筒最大移动量 60mm
外形尺寸 1800mm ×1000mm×1400 mm
机床净重量 1800KG
五、实训项目
1．电路设计、设备安装和电路连接
（1）数控系统的安装、接线
（2）系统启�？刂频缏返纳杓朴虢酉�
（3）变频调速系统的电路设计、变频器、主轴电机、编码器的安装与接线
（4）交流伺服驱动系统的电路设计、驱动器、伺服电机的安装与接线
（5）刀架控制系统的电路设计、器件安装与接线
（6）冷却控制系统的电路设计、器件安装与接线
（7）急停、限位控制回路的设计与接线
（8）手摇脉冲发生器的接线
2．机械部件装配与调整
（1）滚珠丝杠螺母副的装配与调整
（2）直线导轨副的装配与调整
（3）X轴上拖板的装配
（4）电动刀架的装配
（5）电机与联轴器的装配
（6）主轴卡盘的装配
（7）润滑系统的装配
（8）主轴箱的装配与调整
3．数控机床的功能调试
（1）数控系统的基本操作
（2）数控系统基本参数的设置与调试
（3）数控系统进给轴参数设置与调试
（4）数控系统主轴参数设置与调试
（5）PLC编程与调试
（6）驱动器参数设置与调试
（7）变频器参数设置与调试
（8）电动刀架等功能部件的调试
（9）数控系统的数据备份
4．机电联调与故障排除
（1）数控车床机电联调
（2）数控车床故障诊断与排除
5．数控车床几何精度检测
6．数控车床的程序编制与加工
（1）数控车床编程
（2）数控车床加工
7．数控机床的保养和维护
六、系统配置
表1：基本配置

序号 名 称 主要部件、器件及规格 数量 备注
1 机床实训柜 800mm×600mm×1800mm 1套
2 斜床身车床 高速CK400型 1台
3 操作台 1200mm×600mm×780mm 1套
4 数控系统 发那科FANUC 0i TF 1台
5 变频器 英威腾5.5kw 1台
6 伺服驱动 发那科SVM20i 2套
7 伺服电机 发那科βis8/3000 2台
8 电动刀架 六工位卧式 1台
9 电子手轮 手摇脉冲发生器 1只
10 光电编码器 HTF6015-C-1024BM/5L 1只
11 主轴电机 5.5KW 1台
12 电器元件 漏电�；て�、断路器、交流接触器、继电器、传感器、连接线等 1套
13 电脑 主流品牌配置 1台 用户自配
14 型材电脑桌 外形尺寸：600mm×560mm×1100mm 1张

表2：配套工具、量具、工装及机床附件
序号 类别 名称 型号、规格 数量 备注
1 工具 剥线钳 鸭嘴式 1把
2 斜口钳 5寸，橡塑柄 1把
3 尖嘴钳 5寸，橡塑柄 1把
4 剪刀 民用型 1把
5 镊子 尖嘴式 1把
6 套筒扳手 专用 1套
7 钩形扳手 月牙扳手 2把
8 刀架扳手   1个
9 卡盘扳手   1个
10 活动扳手 6″ 1把
11 开口扳手 8×10 2把
12 开口扳手 12×14 2把
13 内六角扳手   1套
14 十字螺丝刀 3×50、6×250 各1把
15 一字螺丝刀 2.5×75、6×80 各1把
16 试电笔 氖管式 1把
17 万用表 数字表，三位半显示，有电阻、电容、电压、电流测量功能。 1只
18 电烙铁 40W 1把 内热式
19 烙铁架   1个
20 吸锡器 铝塑吸锡器 1把
21 焊锡   1卷
22 橡皮锤 750g 1把
23 铁榔头 木柄圆头锤 1把
24 三爪拉马 4寸 1套
25 小圆锉   1把
26 平锉 200mm 1把
27 百分表触头   1个 定制
28 拆卸轴承工具   1套 定制
29 紫铜棒 一头φ18一头φ14×200mm 1根 定制
30 拔销器   1套 定制
31 量具 普通游标卡尺 量程：300mm
精度：0.02mm		 1把
32 深度游标卡尺 量程：200mm
精度：0.02mm		 1把
33 千分尺 测量范围：0～25mm 1把
34 杠杆式百分表 量程：0.8mm
分度值：0.01mm		 1个
35 小磁性表座 　 1个
36 百分表 分度值：0.01mm 1个
37 大磁性表座 　 1个
38 直角尺 200mm×130mm×12.5mm 1把
39 主轴芯棒 莫氏6号，长度350mm 1个
40 机床附件 顶尖 莫氏4 2个
41 电气控制电路图 含故障点 1份
42 变频器说明书   1本
43 用户手册 FANUC 0I –D 3本
44 维修手册 FANUC 0I –D 1本
45 参数说明 FANUC 0I –D 1本
46 实验指导书   1本
47 智能考核系统�？� 含软件与硬件 1套
