| 车床床身形式 | 整体式床身（不含外防护罩） | |
| 床身上最大工件回转直径 | ≥320mm | |
| 最大工件长度（顶尖距） | ≥750mm | |
|
最大工件 加工直径 |
床身 | ≥320mm |
| 拖板 | ≥165mm | |
| 最大工件加工长度 | ≥650mm | |
| 主轴头形式/锥度/锥孔 | MT5 | |
| 主轴通孔直径 | ≥Φ60mm | |
| 主轴转速 (变频无级) | ≥50～2500/rpm | |
| 主轴功率 | ≥4KW | |
| 快速移动速度 X/Z轴 | ≥6000/8000mm/min | |
| 最大行程 X/Z轴 | ≥230/680mm | |
| 电动刀架形式及装刀数 | ≥立式 4工位 | |
| 刀杆截面尺寸 | ≥20×20mm | |
| 定位精度 X/Z轴 | ≤0.02/0.03mm | |
| 重复定位精度 X/Z轴 | ≤0.01/0.016mm | |
| 工件加工精度 | IT6～ IT7 | |
| 工件表面粗糙度 | Ra1.6 | |
| 顶尖套简内孔锥度 | ≥莫氏4号 | |
| 顶尖套筒最大移动量 | ≥100 mm | |
| 横向最大移动量 | ±10mm | |
| 外形尺寸 | ≥2150×1300×1700 mm | |
| 机床净重量 | ≥1400KG | |
| 序号 | 材料名称与规格型号 | 数量 | 单位 |
| 1 | 数控系统（采用FANUC 0i-TF Plus） | 1 | 台 |
| 2 | 机床实训控制台（采用铁质钣金喷塑结构） | 1 | 台 |

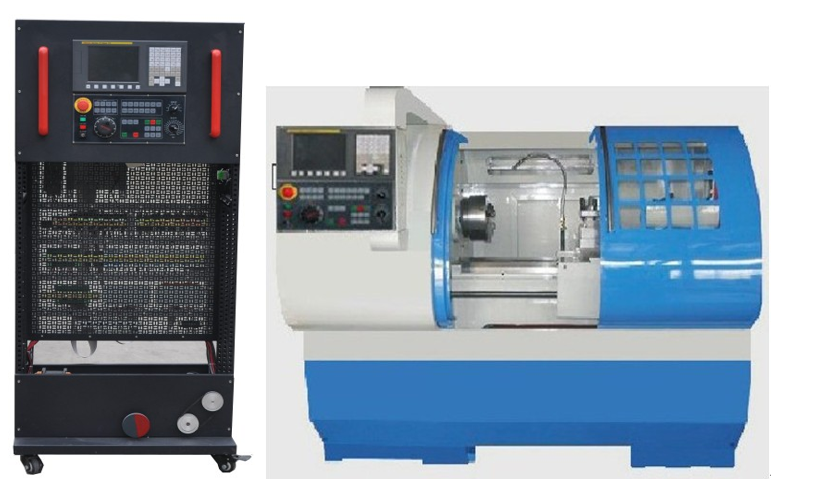

| 3 | CK6432型数控车床（不含外防护，方便学员拆装实训） | 1 | 台 |
| 4 | 手摇脉冲发生器（FANUC手轮）（安装在面板上） | 1 | 台 |
| 5 | 四工位刀架（含扳手） | 1 | 套 |
| 6 | 冷却泵电机 | 1 | 台 |
| 7 | 三相交流伺服电机（βIS系列）(安装在实物机床上) | 2 | 台 |
| 8 | 双轴型伺服放大器单元（βIS系列，安装在面板上） | 1 | 台 |
| 9 | 变频器（安装在面板上） | 1 | 台 |
| 10 | I/O板（FANUC ） | 1 | 块 |
| 11 | 分线器(FS-50BB) （安装在面板上） | 1 | 块 |
| 12 | 灭弧器31TX1-31A03（安装在面板上） | 3 | 只 |
| 13 | 交流接触器CJX1-22（正泰）（安装在面板上） | 4 | 只 |
| 14 | 直流继电器MY2N（安装在面板上） | 6 | 只 |
| 15 | 断路器（正泰）（安装在面板上） | 8 | 只 |
| 16 | 总电源开关（安装在柜上） | 1 | 只 |
| 17 | 风机（安装在柜内）（安装在面板上） | 1 | 只 |
| 18 | 急�？兀ㄇò沧霸诟泵姘迳希� | 1 | 只 |
| 19 | 照明开关（安装在侧板上） | 1 | 只 |
| 20 | 直流24V电源（安装在柜内） | 2 | 台 |
| 21 | 650W变压器（安装在柜内） | 1 | 台 |
| 22 | 1500W变压器（安装在柜内） | 1 | 台 |
| 23 | 钥匙（每套2把） | 1 | 套 |
| 24 | CAD/CAM软件光盘 | 1 | 张 |
| 25 | 变频器使用手册 | 1 | 本 |
| 26 | FANUC 0I－F用户手册 | 1 | 本 |
| 27 | FANUC 0I－F维修手册 | 1 | 本 |
| 28 | FANUC 0I－F参数说明 | 1 | 本 |
| 29 | 实训台指导书（含智能故障使用说明书） | 1 | 本 |
| 30 | 数控车床电气原理图 | 1 | 份 |
| 31 | 智能故障考核软件 | 1 | 套 |
| 序号 | 名称 | 规格 | 数量 | 备注 |
| 1 | 三爪卡盘 | 1个 | 已装在机床上 | |
| 2 | 卡盘正爪 | 1副 | 已装在卡盘上 | |
| 3 | 卡盘反爪 | 1副 | 随机 | |
| 4 | 卡盘扳手 | 1把 | 随机 | |
| 5 | 刀架扳手 | 1把 | 随机 | |
| 6 | 机床垫铁 | 6只 | 随机 | |
| 7 | 死顶尖 | 1只 | 随机 | |
| 8 | 刀垫片 | 1盒 | 随机 | |
| 9 | 车刀 | 4把 | 随机 | |
| 10 | 尾架扳手(呆扳手) | 1把 | 随机 | |
| 11 | 塑料棒（试件） | 1箱 | 随机 | |
| 12 | 螺丝刀 | 十字 一字 | 2把 | 随机 |
| 13 | 内六角扳手 | 1套 | 随机 |
