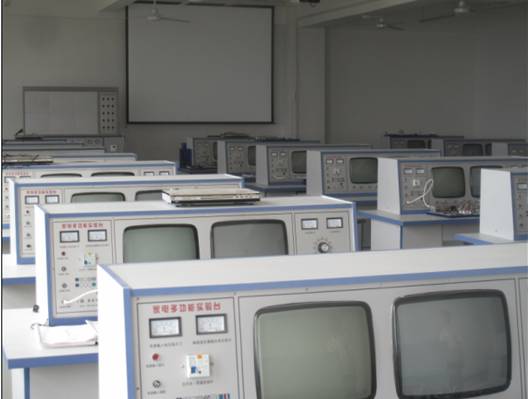

DB-JD08 智能型家庭视听影院综合实验室设备（DVD八合一）
二、技术指示
1、工作电源：AC220V±10%50Hz
2、外形尺寸：110高×80宽×160长cm
3、整机功率：＜0.5KVA
4、人身安全�；ぃ菏淙氲缭锤衾耄〉厣杓�，设备具有电压漏电保护装置，短路�；�。
三、功能
彩色电视机、电源采用光耦冷底板电源及AC输入输出�；すδ�。
1、彩色信号发生器：彩色信号发生器具有16种测试功能，即16种标准测试信号是来判答电视机的行、场线性是否正常，彩度、亮度、公共通道正常与否。
2、TA东芝二片彩色电视机：具有绿色字符显示自动选台，自动存台，全自动�？亟邮眨琍AL制等功能。电脑集成M50436，中段TA7680，解码TA7698，伴音AN5655，场扫描AN5512，波段转换LA7910。
3、收音机具有调频调幅功能，集成采用XC1191，功效采用LA4440，LA4440具有过压过流过热�；�。
4、DVD机：DVD机兼容DVCD、SVCD、MP3、VCD等功能。
5、图像中频38MH2，伴音中频6.5MH具有U高频头，V高频头所有波段。UPC黑白电视机：中级UPC1366，伴音UPC1353，场扫描UPC1031。
6、数码卡拉OK具有混响高低音，左右声道调节功能，混响采用BA5096。
7、录音机具有录放功能，中放采用LA3220、功放采用LA4440。
8、I2C总线控制单片彩色电视机，是当今世界最先进的数字控制技术，开机关机为拉幕式，各种控制功能、调试、实验、维修都是通过�？仄鹘牍こё刺笛�，（如行幅、场幅、场线性、RGB三基色，AGC、AFC、设置AV1、AV2十字线等）都是利用�？仄鹘惺笛�。主要集成LA76810、LC863328。
9、音响功率放大器，具有5.1声道放大功能及带杨声器保护电路，数码卡拉OK，具有前置放电路及卡拉OK混响电路。
10、环绕声大功率音箱系统，由全透明音箱及左右声道杨声器组成。
(八合一)功能与实验(机种配置)
(可直接完成以下机型原理的全部实验)
1、数码卡接OK、立体声功效
2、全自动�？夭噬缡踊�(东芝二片)
3、TA集成黑白电视机
4、调频调幅收音机
5、录音机
6、彩色信号发生器
7、VCD视盘机/DVD
8、UPC黑白电视机
(八合一)全透明单元板配置：
1、1号板：收录机，交流偏振荡电路单元，调频调幅收音机电路单元，录音放音音频放大电路单元，录音机机芯电路单元。
2、2号板：黑白电视机，电源变压器电路单元，整流滤波电路单元，黑白稳压电源电路单元，立体声功率放大电路单元
3、3号板：黑白电视机，场输出电路单元，行输出电路单元，同步分离行振荡电路单元，视频放大电路单元
4、4号板：黑白电视机，UPC黑白伴音功放电路单元，UPC黑白中放电路单元
5、5号板：黑白电视机，TA黑白伴音电路单元，TA黑白伴入大电路单元，TA黑白中放电路单元
6、6号板：黑白电视机，分立黑白电视机中频放大电路单元，分立黑白伴音鉴频电路单元
7、7号板：VCD视盘机，VCD电源视频射频电路单元，VCD接收电路单元，VCD显示驱动按键电路单元
8、VCD机忒、解压电路单元
9、数码卡拉OK电路单元
10、彩色电视机行输出一块电路单元
11、彩色电视机场输出一块电路单元
12、彩色电视机视放一块电路单元
13、彩色电视机高频头中放�？氐缏返ピ�
14、彩色电视机解码亮度放大电路一块单元
