液晶电视维修实训考核设备
[规格型号]： DBTV-21
[产品名称]： 液晶电视维修实训考核设备
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

家电音视频维修技能实训考核装置（智能考核型、32寸液晶）
一、产品概述
“DBTV-21型 液晶电视维修实训考核设备”是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
    本液晶电视维修实训考核设备实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。

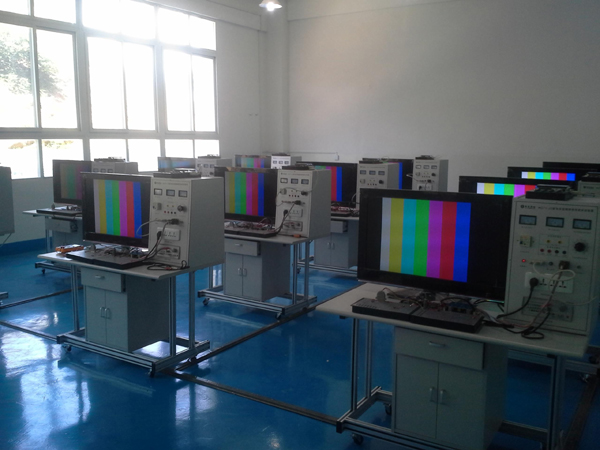

实训台包括实训控制屏（交直流电源、彩色信号发生器、智能考核接口）、液晶显示屏和实训组件（液晶电视�？椤�、智能实训考核系统）。液晶显示屏：21寸，对比度：600：1，亮度：500cd/m2,反应时间＜16ms。液晶电视模块包括智能故障转换接口、开关稳压电路、逆变器背光驱动电路、�？丶氨净炭刂�、视频信号处理、音频输出、AD模数转换、内置故障设置系统，可由电脑随机设置故障点。智能实训考核系统配智能考核软件和智能答题器，学生可以通过答题器与教师电脑进行数据交换，可以对学生考核情况进行统计分析。配备实训指导书。
DBTV-21型 家电音视频维修技能实训考核装置（智能考核型、21寸液晶）
二、技术性能
1.输入电源：单相三线制AC220V±10%  50HZ
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3.整机容量：＜300VA
4.安全�；ぃ憾鞯缌�≤30mA、动作时间≤0.1s
5.外形尺寸：170cm×93cm×135.5cm
6.配备无线智能考核系统：
该智能考核系统采用新型无线网络联网，无需交换机、网线等，通信稳定、便捷。主要由教师机、智能实训考核板（内置式）、智能实训考核系统软件组成，并配有智能答题器。答题器是由240×128点阵蓝底背光液晶触摸显示屏、触摸屏、微处理器、存储器、通信�？樽槌�。该系统可通过键盘或教师机进行故障设置，学生在实训台的电路上进行故障检测，考核系统可实现功能：能实现设备的自动监测和识别,能再现对实训台进行故障设置和排除并统计故障点误排次数,具有发卷功能，具有提交功能，具有个人登录密码设置功能,具有打印功能,具有答题次数限制功能。
三、系统组成
1.本装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成
（一） 实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）
2.交流电源（均带有过流�；ぃ�
输出电源：市电不隔离输出        220V    50HZ
          隔离变压器输出  220V    50HZ
                          14.5V   50HZ
3.直流电源：±16V/+12V
4.彩色信号发生器
（1）输出信号频率范围：第12频道
（2）电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键直接选择
（3）输出信号：有视频、伴音（中频6.5M）、射频输出接口）
（4）信号制式：PAL-D/K
5.智能考核接口单元：答题器接口、PC机串行接口、彩电�？榻涌�
（二）液晶显示器：21寸 对比度： 600：1，亮度：500cd/m2,  反应时间：＜16ms
（三）实训组件
本装置由液晶彩电�？椤VD视盘机、智能实训考核系统组成。
1.液晶彩电实训�？�
智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、�？丶氨净炭刂频ピ⑹悠敌藕糯淼ピ�、音频输出单元、AD模数转换单元、内置设故排故系统（可由电脑随机故障点）
2.智能实训考核系统
1、计算机可以监控1-126台家用电器智能考核台
2、已设置10个故障点。
3、具有发卷功能
4、具有收卷功能
5、具有单台和全部实验台清零功能
6、具有自动检测各家用电器考核台的通讯联机情况
7、可以生成学生个人成绩单
8、可以对学生考核情况进行统计、分析
9、设有进入系统密码，进入系统后能够修改密码
10、具有打印功能
11、具有答题次数限制功能
12、学生台配智能答题器，学生可以通过答题器与都师进行数据交换
（四）实训桌：整体结构采用铝合金框架落地台式，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
四、实验项目
  1. 黑屏故障分析与故障演示实验;
  2. 有声音，无图像的故障分析与演示实验;
  3. 键控电路的故障分析与演示实验;
  4. 遥控接收电路的故障分析与演示实验;
  5. 无光栅,无声音故障分析与演示实验;
  6. 右声道无声音故障分析与演示实验;
  7. 左声道无声音故障分析与演示实验;
  8. 功放电路的故障分析与演示实验;
  9. �？胤⑸涞缏返墓收戏治鲇胙菔臼笛�;
10.有光栅、无图像、无伴音的故障分析与演示实验;
11.液晶端口定义实验;
12.液晶电视工作电压适应范围演示实验;
13.液晶电视综合性能测试实验······
