机电一体化实训工作站

[规格型号]：	DB-815
[产品名称]：	机电一体化实训工作站
[价　　格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微　　信]：	13817525788

产品介绍：

DB-815 机电一体化实训工作站

一、设备概述
机电一体化实训工作站包含实训平台、控制挂板、应用�？�、电脑桌、圆凳三部分组成，实训平台采用优质铝型材做骨架，铝型材立柱与实训桌面连接。左右两侧及后面封装优质钢板，正面设计储物柜与抽屉。
机电一体化实训工作站主体工作台分为实训电源区、控制对象实训区、控制挂板实训区、工具耗材存放区三个区域，控制对象实训区可以放置任意机电类的�？榛τ媚？樽魑刂贫韵笊璞�，控制挂板区可以放置�？榛腜LC控制挂板，用户根据专业课程和实训需求配置外围设备，满足用户学校不同层次，不同专业的教学及培训要求。

机电一体化实训工作站

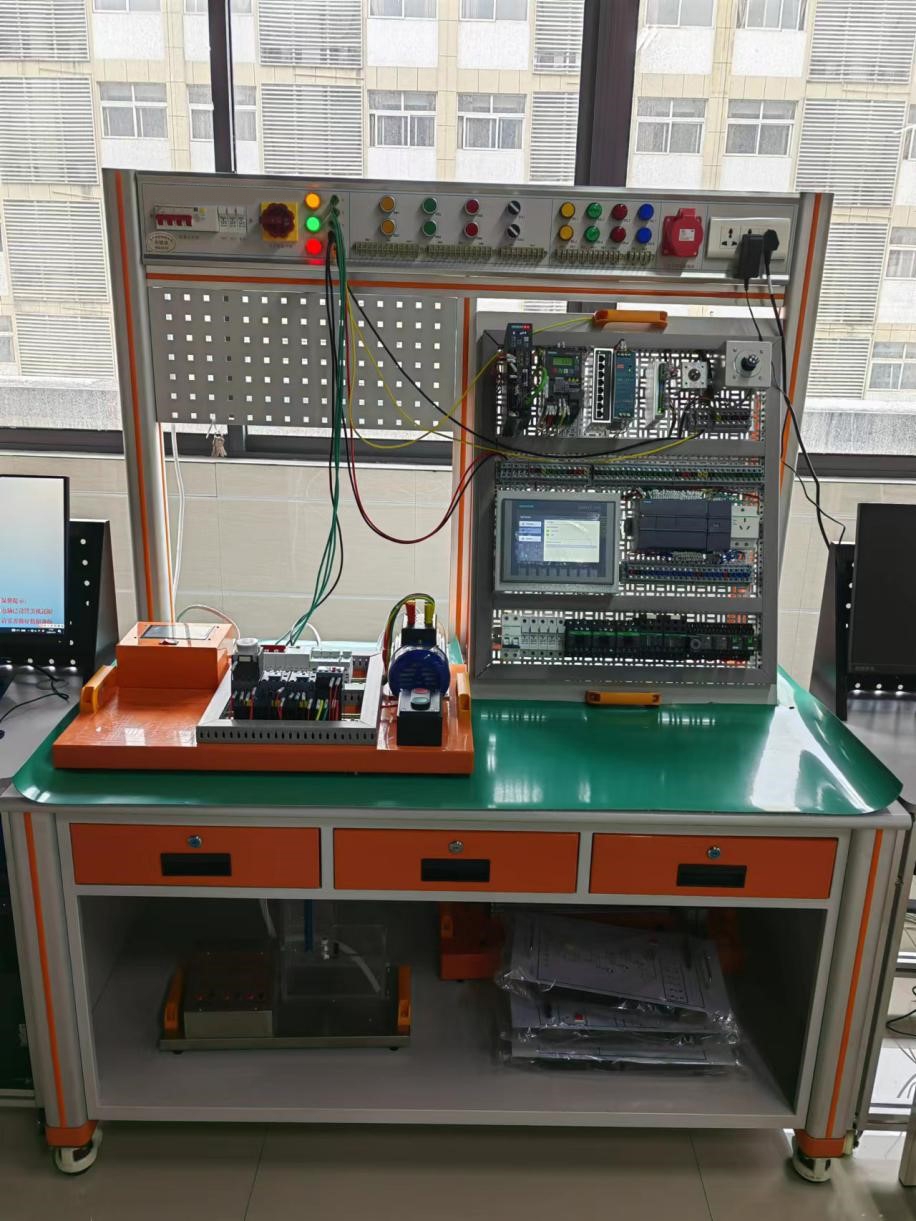

(参考图)

二、设备功能与结构
机电一体化实训工作站采用模块化的设计理念，标准化电路接口、气路接口和机械接口。单元�？樽楹峡尚纬啥嘀止δ埽扛龅ピ墒笛底�、执行机构、电气挂板、操作面板等构成。设备在配置主体实训单元外，还配电脑桌、学生凳教学工作站辅助设备等。设备选配�？榧肮δ苋缦拢�
2.1、环形分拣�？�
1. 功能：该任务模拟生产线自动化控制，变频器控制输送带电机实现调速功能；通过光纤、光电、金属、电容等多种传感器检测，PLC控制多种气缸动作完成上料、分拣、搬运、入仓等多种功能。同时为方便教学实训，端口采用全开放设计。
2. 尺寸：约 L710mm*W554mm*H391mm。
3. 结构：模型底板由8mm厚铝板加工氧化而成，装有四个黑色铸铝拉手，方便搬运。底板上方有环形输送带、气动机械手、搬运龙门架、分拣机构、变频电机、伺服电机、步进电机、多种传感器及气缸等组成。
4. 三相交流减速电机
1) 型号：4IK25GN-S3/4GN50K
2) 额定电压：380V
3) 功率：25W
4) 减速比:1:50
5. 伺服电机
1) 额定功率： 0.1kW
2) 额定转矩： 0.32Nm
3) 额定电流： 1.3A
4) 额定转速： 3000
5) 电压： 220V
6) 编码器类型： 23bit多圈绝对值编码器
6. 步进电机
1) YK42XQ47-02A
2) 额定电压：3V
3) 额定电流：2A
4) 步角距：1.8°
5) 电机长度：49mm
6) 保持转矩：0.48N.m
7) 电机线数：4线
8) 步距精度：5%
9) 绝缘电阻:100MΩ Min 500VDC
10) 耐压:500V AC 1minute
11) 径向跳动：最大0.02mm(450g负载）
12) 轴向跳动：最大0.08mm(450g负载）
7. 数字光纤传感器
13) 型号：FM-E31
14) 电源电压：12V至24VDC±10%
15) 控制输出：NPN型
16) �；さ缏罚旱缭淳哂心娴缂；�、输出具有过流�；ぁ⒐缪贡；すδ�
17) 输出功能：LIGHT-ON/DARK-ON(开关选择）
18) 延时功能：断开延时计时器/开启延时计时器/单次计时器
19) 响应时间：50μs（HIGH SPEED)/250μs（FINF)1ms(SUOER)/16ms(MEGA)。
8. 光纤头
1) 型号：FN-D076
2) 检测距离：20至190mm
3) 最小弯曲半径：R20。
9. 金属传感器
1) 型号：E2E-X10ME1
2) 检测头尺寸：M18
3) 检测距离：10mm±10%,
4) 设定距离：0-8mm,
5) 电源电压：DC12-24V,
6) 输出NPN格式；
10. 圆柱型光电传感器
1) 型号：UE-11D,
2) 控制输出：NPN型，
3) 检测范围：11cm，
4) 反应时间：最迟1.5ms，
5) 电源电压：12V至24VDC±10%。
11. 工业RFID读写器：
1) 可支持达至1.5W射频功率；
2) 感应距离可达20cm
3) 颜色：黑色+不锈钢；
4) 外形长：82mm；
5) 前端直径：32mm；
6) 调整距离外径：35/38mm；
7) 线长：1500mm；
3、DB-815-K01控制挂板
采用万能网孔工艺设计，板材采用2.0mm厚优质钢板折弯后焊接而成，表面静电喷塑处理。挂板安装有低压电器等，所有器件端口引至接线端子，可与应用�？榕浜�，完成接线、编程、调试等实训。

(仅供参考)
三、DB-815工作台
1.型材主桌体
型材主桌体采用优质铝型材做骨架，由铝型材立柱与实训桌面连接。左右两侧及后面封装优质钢板，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。采用25mm厚高密度纤维板外贴防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。桌体下部两侧设有储物空间和3抽屉。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
2.网孔板
网孔板采用1.5mm优质不锈钢板折弯成型，两侧安装有拉手。网孔采用椭圆长孔加工，整体设计规范、合理，使各类元器件在任何角度、任何方位都能轻松装配、调整。网孔板倾斜角度符合人体力学。
3. 电源控制屏
采用优质钢板做骨架，经过机械加工成型，外表面静电喷彩色环氧塑粉，坚固耐用，美观大方。操作面板文字符号采用现代彩色UV打印技术处理，使面板标识清晰且经久耐用。面板部件包括总电源通断开关、电源指示灯、电源安全插座输出、控制变压器安全插座交流电输出、直流电源插座输出。
9、电脑桌
电脑桌采用优质Q235冷轧钢板折弯焊接加中纤板台面组装而成，包括台面、键盘抽屉、主体架等部分，桌腿安装4个万向轮，方便实训活动时因编程线不够长度而需要移动电脑桌。
10、产品配件包
配件包是由设备安装、调试、实训所需要的配件、配线、耗材等组成，包括PLC编程线、通讯线、空气压缩机、排插座、物料、安装耗材等。
四、设备特点
1、知识技能全面性
设备涉及PLC应用技术、触摸屏应用技术、通信应用技术、交流伺服应用技术、交流变频应用技术、电力电子应用技术、传感器应用技术、气动控制技术、机械装调技术等机电一体化知识性能。
2、实训教学功能相结合
设备组合灵活，�？槔┱狗奖�，增加减少各功能模块，不影响其它�？榈陌沧坝虢酉摺？梢越懈恿榛畹奶饽渴涑觥Ｉ璞赣卸喔龉ぷ鞯ピ�，每个单元侧重于不同的知识与技能，方便教学展开，同时高度�？榛纳杓疲秩蒙璞傅奈抻胛け涞孟嗟奔虻ジ奖阌诮萄笛�。
3、组合灵活性
可灵活搭配，�？榛纳杓�，可以模块装调，位置灵活调整，总装连接迅速方便；单元中自由组合�？榱咏惺笛�
五、设备参数概览
1、工作电源：三相五线 AC380V±10% 50HZ
2、额定功率：≤1.9kW
3、电源输出：AC380V/AC220V/DC24V
4、安全�；すδ埽杭蓖０磁�，漏电�；�，过流保护等用电安全�；すδ�
5、 PLC:FX3U-48MT 晶体管，24路数字量输入24路数字量输出、，本体集成一个RS422通讯口.
6、步进驱动器：YKE2305M 步进电机：YK42HB47-02A
7、伺服系统:SD300，功率200W，RS485通讯，伺服电机：功率200W，增量编码器，水平不带刹车
8、变频器：三菱E740，功率0.37KW，一个RS485通讯口，4个开关量输入，2路输出，
9、触摸屏：TPC7032Kt 7寸寸彩色触摸屏，触摸屏实验组件采用 7 寸彩色触摸屏，液晶屏：7"TFT 液晶屏，分辨率（800×480），高清真彩；工业级低功耗 Cortex-A8CPU 主频 600MGHz；触摸屏：四线电阻式；内存： 128M；存储设备：128M。接口：1×RS232，1×RS485，2×USB，1×LAN
10、工作台尺寸：L1400*W750*H1600mm；
11、工作站尺寸：L2000*W750*H1600mm（含电脑桌）
12、环境湿度：≤90%
13、环境温度：－10℃～40 ℃
六、设备配置清单

序号	物料名称	规格型号	单位	数量	备注
1	环形输送分拣
1	伺服电机	SD300	1	台
2	伺服驱动器		1	台
3	步进电机	57步进电机	1	台
4	步进驱动器		1	台
5	三相异步电机		1	台
6	电磁阀		1	台
7	气缸		1	台
3	DB-815-K01控制挂板配
1	触摸屏	TPC7032Kt	套	1
2	交换机	8口	个	1
3	开关电源	DC24V	个	1
4	漏电开关	2P+N	个	1
5	PLC系统	三菱FX3U-48MT	个	1
6	DB-815 工作台
1	电源控制屏	DB-815-01	套	1
2	型材主桌体	DB-815-02	套	1
7	辅助设备资源
1	培训资源包	DB-815.ZL	套	1
2	电脑桌	SY-815Q-21	张	1
3	凳子	座直径:32CM宽度:40CM座高:45CM 白色	张	1
4	空气压缩机		套	1	一室配一套
8	DB-815产品配件包
1	网络跳线	8P 3M 蓝色	条	1
2	USB数据线	A型公插头转B型公插头 3M 蓝色	条	1
3	工业级电源插座	3位10A 线长2米	个	1

七、设备配置详细参数

序号	设备名称	详细参数	备注
1
2
3	控制挂板	DB-815-K01控制挂板 1. 功能：电气控制挂板安装于模型桌体上，采用可拆卸式斜面放置，挂板上下两端安装有铝制拉手，方便挂板装卸。 2. 挂板结构：挂板尺寸约L450mmW600mmH26mm，采用1.5mm冷轧钢板折弯成型，表面静电喷塑处理。 3. 小型中间继电器：RXM4LB2BD DC24V 4. 交流接触器：LC1-D12M7C AC220V 5. 小型断路器：IC65N 2P C10A 6. 熔断器座：RT28N-32 7. 开关电源：+24V/6.5A 8. 导轨插座：EA9X310 3孔10A 9. PLC:三菱FX3U-48MT 晶体管，24路数字量输入24路数字量输出,本体集成一个PROFIENT通讯口. 11.步进驱动器：YKE2305M 步进电机：YK42HB47-02A 12.伺服系统:SD300，功率200W，PN通讯，13.伺服电机：功率200W，增量编码器，水平不带刹车 14.变频器：三菱FR-D700，功率0.4KW，一个RS485通讯口，4个开关量输入，2路输出， 15.�；すδ埽壕哂泄鳌⒐�、欠压等保护 16.电气控制：交流接触器3个，热继电器1个，时间继电器1个，空气断路器1个，按钮3个，
4	工作台	工作台 DB-815-00 1.型材主桌体型材主桌体采用优质铝型材做骨架，由6630R铝型材立柱与实训桌面连接。左右两侧及后面封装优质钢板，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。采用25mm厚高密度纤维板外贴防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。桌体下部两侧设有储物空间和3抽屉。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。 2.网孔板网孔板采用1.5mm优质不锈钢板折弯成型，两侧安装有拉手。网孔采用椭圆长孔加工，整体设计规范、合理，使各类元器件在任何角度、任何方位都能轻松装配、调整。网孔板倾斜角度符合人体力学。 3. 电源控制屏采用优质钢板做骨架，经过机械加工成型，外表面静电喷彩色环氧塑粉，坚固耐用，美观大方。操作面板文字符号采用现代彩色UV打印技术处理，使面板标识清晰且经久耐用。面板部件包括总电源通断开关、电源指示灯、电源安全插座输出、控制变压器安全插座交流电输出、直流电源插座输出。
5	电脑桌	SY-815Q-21电脑桌 1. 功能：单工位设计，用于放置编程电脑，方便学员实训使用。 2. 尺寸：L600mm×W700mm×H780mm 3. 桌身：桌身采用Q235冷轧钢板折弯焊接而成，桌体底采用带刹车万向轮，移动和固定两相宜，方便调整设备的摆放位置。 4. 台面：采用25mm厚高密度中纤板外贴防火板,PVC截面封边，桌边鸭嘴型设计，台面具有耐磨、耐热、耐污及易清洁等特点。
6	产品配件	螺丝刀十字PH2100 mm 把 1 螺丝刀 PH075强力型十字把 1 不锈钢剪刀 NS-3 把 1 9件加长球头内六角套 1 学生凳张 1 万用表个 1
7	培训资料包	1. 设备使用说明书 1)系统介绍 2)使用说明 3)安全事项 4)设备维护 5)设备安装 6)应用软件的介绍 2. 器件手册（电子版） 1)《FR-E700变频器使用手册》 2)《伺服用户手册》 3)《可编程控制器编程手册》 4)《两相数字式驱动器技术手册》 5)《智能型数字光纤传感器使用手册》
8	可开展实训项目	1.触摸屏指示灯对象实验 2.触摸屏开关对象实验 3.触摸屏数据显示实验 4.触摸屏数据输入实验 5.伺服外部接线实训 6.伺服参数设置实训 7.伺服位置控制实训 8.伺服速度控制实训 10.步进电机位置控制实训 11.基于触摸屏PLC控制的三相异步电动机Y/△启动控制 12.PLC 控制电动机点动和自锁控制 13.PLC 控制电动机手动正反转控制 14.PLC 控制电动机带延时正反转控制 15.PLC 控制电动机星/三角启动自动控制 16.变频器功能参数设置与操作 17.变频器报警与�；すδ� 18.外部端子点动控制 19.变频器控制电机正反转 20.多段速度选择变频调速 21.变频器无级调速 22.基于外部模拟量(电压/电流）控制方式的变频调速 24.触摸屏、PLC、伺服电机综合控制 26.触摸屏与PLC通讯控制 27.触摸屏、变频器与PLC综合控制自动化设备安装与调试一、机械手控制系统�？� 1. 机械手控制系统模块机械安装 2. 机械手控制系统�？榈缙� 3. 机械手控制系统�？楸喑痰魇� 4. 机械手控制系统模块人机界面设计与测试 5. 机械手控制系统�？楣收险锒嫌肱懦� 三、自动送料系统的安装与调试四、机械手控制系统的安装与调试
