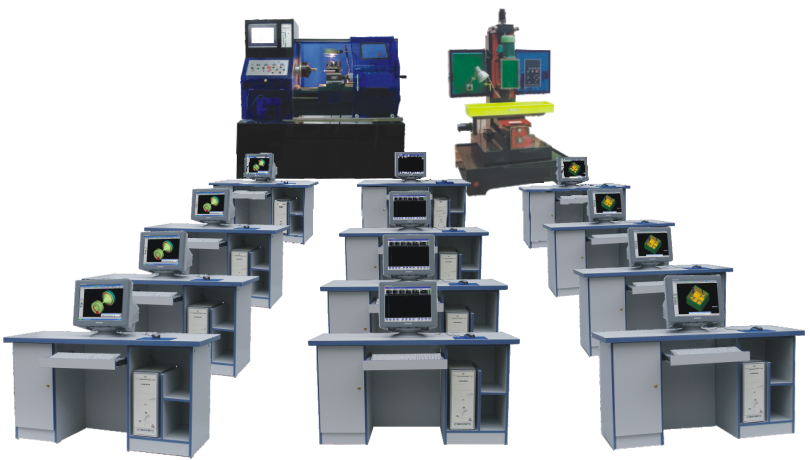

DBM-760B 多媒体网络型数控机床机电一体化培训系统
一、产品特点：
该多媒体数控实验室是本公司研制的一款集合多媒体教学内容和数控仿真软件教学内容为一体的综合实验室。同时它与DB-CK6135教学型数控车床DB-7125教学型数控铣床构成完整的网络实验室。多媒体数控实验室可以非常方便完成电脑网络教学任务，包括广播教学、屏幕监视、两人对讲和多方讨论等视频流的网络广播、黑屏肃静、联机讨论、远程命令、电子教鞭、电子举手、锁定学生机的键盘和鼠标、远程重启和关机、班级管理等。
二、实验软件特点：
1、本模拟软件分数控铣床软件与数控车床软件两种。在计算机上可随意切换操作。
2、以标准的X86兼容构架为硬件平台，以DOS或WINODWS系列操作系统为软件平台，具有丰富的软件基础和充分的升级潜力。操作简单，工作可靠，性能优良。在不同的操作现场，可灵活配置系统构成，以满足用户对性能、成本、安全方式、使用环境等多方面的综合要求。
3、配置标准的DB15-VGA显示接口，可配接彩色CRT显示器或液晶显示器，，提供清晰完整的系统监控界面，使用户及时准确地掌握系统运行状况。
4、全中文菜单式控制界面，适合中国国情�？梢约跎倥嘌的讯�，缩短人员培训时间，降低培训成本。
5、本软件系统采用了新颖的“即时参与”技术，内建中文在线手册。在使用中遇到的问题可在屏幕上查阅参考手册，提高工作效率。
6、兼容FANUC等国内外多种数控系统的控制程序格式。并可直接接收MASTERCAM、CIMATRON、PRO/E、UG等CAD/CAM软件生成的控制程序。
7、具有图形跟踪能力的窗口编程功能，可使用户在编程的同时观察到程序路径。在程序编制结束后还可以使用“快速图形仿真”功能验证刀具运行轨迹。
8、以人机对话方式进行编辑，编程方式符合国标。
9、本软件保留了DB-6135教学型数控车床与DB-125教学型数控铣床的全部功能和操作界面。
三、多媒体特点：
教师机：广播教学、语音教学、语音对讲、学生演示、监控转播、文件分发、电子教鞭、班级模型、系统设置、远程命令、远程设置、远程消息、分组教学、语音讨论、文件收集、查看学生属性。
学生机：电子举手、远程消息、窗口接收广播、可选窗口显示模式。
实验室功能特点
1、计算机配置：赛扬CPU1.8G、内存256M、硬盘40G、17"纯平显示器、时尚粉烤机箱、超薄键盘、3D鼠标、52倍速CD-ROM、耳机等组成。
2、本实验室车/铣床仿真软件于一台计算机上进行操作编程模拟，然后把程序通过TCP/IP协议传送到数控车床或铣床进行实际加工。
3、选用一套CAD/CAM软件进行教学，教师广播教学：将教师机的电脑屏幕画面和语音等多媒体信息实时广播给全体、群体或单个学生。并同时提供电子教鞭等功能。语音教学时：通过话筒和耳机进行语音传播，实现教师与学生之间的自由的语音交谈和讨论。允许学生发言，并可方便地切换发言学生；可随时方便地使一组学生加入或退出教学行列。
4、文件分发功能强大且界面相当易用，可以定义宏目录，如教师把数控程序文件可以同时分发给教室里的所有学生。您可以将一个或多个文件一次性的传输到指定的学生机上。这样就可以做到网上分发试卷或演示文件等。您真的可以体会网络教学的轻松与写意。
5、文件提交功能可以收集学生所做的作业如CAD/CAM文件、数控程序文件等提交给老师，方便老师操作。
6、电子点名功能方便老师统计学生上课考勤情况。
仿真软件简介：
一、软件运行环境：
1、软件平台： WIN2000(SP4版本)/WINXP
硬件建议：显示器屏幕分辨率使用800×600、CPU频率1.0G或以上，内存128M或以上。
软件以标准的X86兼容构架为硬件平台，在不同的操作现场，可灵活配置系统构成，以满足用户对性能、成本、安装方式、使用环境等多方面的综合要求。以DOS或Windows系列操作系统为软件平台，具有丰富的软件基础和充分的升级潜力。

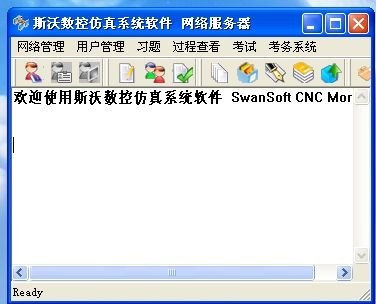

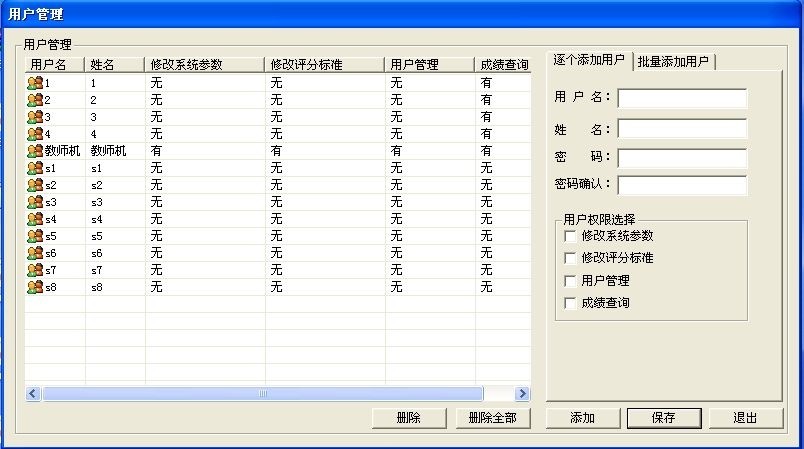

2、本软件为网络版：它分教师机 (服务器)端和学生机 (客户)端。教师可与学生进行网络对话、文件传输；教师机可以在线观察、编辑和模拟学生的加工文件；可以控制已登陆的学生电脑进行关机与重启；学生在局域网内任意一台电脑上用自己的姓名和密码登陆到服务器上，使用自己以前的加工文件。
二、功能描述与使用：

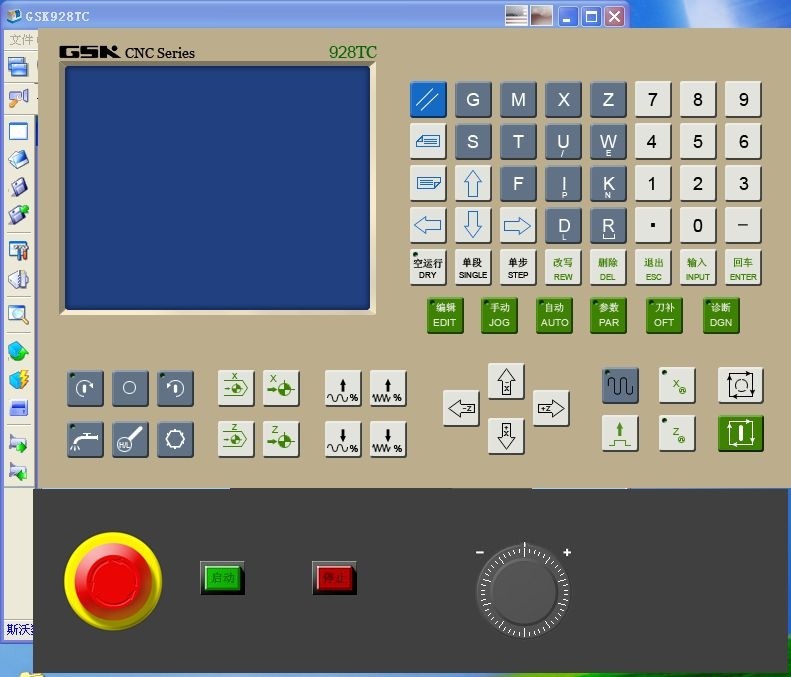

全中文菜单式控制界面，适合中国国情�？梢约跚崤嘌的讯龋醵倘嗽迸嘌凳奔�，降低培训成本。
本系统采用了新颖的“即时参”技术，内建中文在线手册。在使用中遇到的问题可在屏幕上查阅参考手册，提高工作效率。

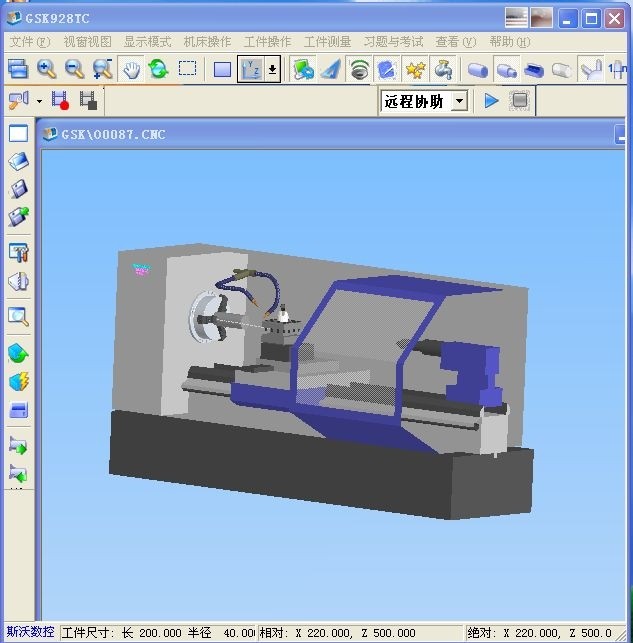

具有图形跟踪能力、旋转、缩放的窗口编程功能，可使用户在编程的同时观察到程序路径。在程序编制结束后还可以使用“快速图形仿真”功能验证刀具运行轨迹。
兼容国内外多种数控系统的控制程序格式。并可直接接收MASTERCAM、Cimatron、Pro/E、UG等CAD/CAM软件生成的控制程序。
支持3.5寸磁盘驱动器拷贝控制程序。
支持NetBEUI协议、IPX/SPX协议和TCP/IP协议，通过网络传输控制程序
注：推荐机机电一体化配置 ：电脑 网络配件 自备

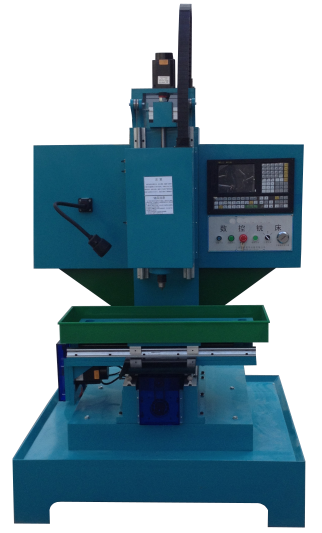

DB-7125教学型数控铣床
合理紧凑的工业标准结构，刚性和精度优良的机械性能，稳定可靠的电气系统控制，丰富灵活的操作功能，大方的整体造型，是灵巧的数控教学实验设备，配备可靠的数控系统。数控加工功能： 三坐标3轴联动，三维曲面，模具轮廓，点阵丝孔和文字图案加工。
| 序号 | 项目 | 参数 |
| 1 | 工作台面积 | 250×500 mm2 |
| 2 | T型槽 | 3×12mm |
| 3 | 工作台最大承重 | 30 Kg |
| 4 | X向行程 | 480 mm |
| 5 | Y向行程 | 250 mm |
| 6 | Z向行程 | 250 mm |
| 7 | X向快速移动速度 | 步进：3m/min |
| 8 | Y向快速移动速度 | 步进：3m/min |
| 9 | Z向快速移动速度 | 步进：3m/min |
| 10 | 最小控制单位 | 0.001mm |
| 11 | 主轴孔锥度 | BT30 |
| 13 | 主轴电机功率 | 1.5Kw |
| 15 | 主轴最高转速 | 2800 rpm |
| 16 | 选用刀具直径范围 | 1-12mm |
| 17 | 定位精度 | 0.02mm |
| 18 | 重复定位精度 | 0.01mm |
| 19 | 数控系统控制轴数 | 3轴 |
| 20 | 冷却泵功率 | 180W |
| 22 | 显示界面 | 液晶显示 |
| 23 | 机床外形尺寸(长宽高) | 1320*1400*1560 |
| 24 | 重量 | 约250kg |
附件清单
| 序号 | 名称 | 数量 | 备注 | |
| 1 | 主轴夹头 | 1个 | ||
| 2 | 夹头扳手 | 1把 | ||
| 3 | 铣刀 | 5只 | ||
| 4 | 塑料油壶 | 1个 | ||
| 5 | 有机玻璃（试件） | 1箱 | ||
| 6 | 压板 | 1副 | ||
| 7 | 通讯线（5米） | 1条 | ||
| 8 | 编程与操作说明书 | 1套 | ||
| 9 | 铣床电路图 | 1份 | ||
| 10 | 驱动器使用说明书 | 1份 | ||
| 11 | 主轴变频器使用说明书 | 1份 |

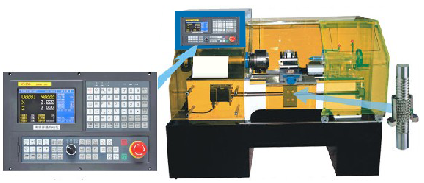

DB-CK6135教学型数控车床
一、概述
DB-CK6135型车床是最新研制的教学科研用数控机床。该机床是典型的机电一体化产品，采用稳定可靠的数控系统，该系统是国内唯一从外置到内核均与日本FANUC系统全面兼容。硬件配置更具有相当的刚性、强度及制造精度；同时，其外形美观大方，主轴箱盖及防护体均采用进口有机透明材料制作而成，使机床主要内部结构及传动线路一目了然，是各相关科研院所、高职学院及技术学校理想的实验设备。采用四工位自动回转刀架,可以加工铝合金或PVC材料,通过编程对各种轴类，盘类等塑料零件能自动完成任务，如外圆柱面，圆锥面，圆弧面，螺纹等工件的削加工，并能进行切槽，钻机等工作。
二、特点
1.稳定可靠的820T车床数控系统；
2.全自动四工位数控回转刀架，能满足较复杂零件的刀具使用要求；
3.纵、横向精密滚珠丝杠进给，混合式步进电机驱动，重复定位精度高，转矩大；
4.采用高级变频调速电机驱动主轴，实现无级调速，保证切削线速度稳定；
5.操作方便舒适，符合现代人机工程学的优化思想；
6.外型美观大方，彰显实验场所品质。
三、用途
1.相关专业科研院所对现代加工（数控及CAD/CAM）技术研究的实践验证；
2.各类高等院校及中级技术学校的数控技术应用、机电一体化及自动控制专业学生的综合实验；
3.各类高等院校及中级技术学校的机制、模具及其他相关专业数控技术的课堂辅助教学和教学实训；
4.开展数控机床结构及控制原理、数控编程及机床操作、CDA/CAM等专业课程专项培训。
四、数控系统主要功能
1.系统采用硬件插补技术，快进速率可达12米/分；
2.具有程序记忆和预读功能，提前译码，使机床加工平滑流畅；
3.控制精度高，脉冲当量为1μ（0.001mm）；
4.有串行RS232通讯接口与USB功能，可与计算机联机通讯；
5.采用电子齿轮比，简化传动结构，提高机床工作精度。
6.系统具有软、硬件限位，保证工作安全；
7.采用多层印刷电路板技术，表贴技术，门阵技术等，使性能更优越，运行更可靠。
五、车床主要技术参数
| 序号 | 设备名称 | 配 置 | 技术参 数 | 原产地 |
| 1 |
数控 车床 |
床身 | 采用高强度的工程塑料 | 上海顶邦教育设备有限公司 |
| 机床外形尺寸（长、宽、高） | 1800×980×1520mm | |||
| 床身上最大回转直径 | Ø360mm | |||
| 最大工件长度 | 430mm | |||
| 主轴箱盖及防护罩 | 采用进口透明有机材料 | |||
| 主轴 | 标准主轴 | |||
| 主轴转速、无级变速 | 0—1500rpm | |||
| 主轴电机 | 变频控制无极调速功率1.5kw | |||
| 电动刀架 | 标准四工位 | |||
| 三爪卡盘 | ø160mm | |||
| 丝杠 | 滚珠丝杠 | |||
| 丝杠运行 | 混合步进电机驱动 | |||
| 运行方式 | 自动、手动、点动、MDI、手轮 |
| 序号 | 名称 | 数量 | 备注 | |
| 1 | DB-CK6135教学型数控车床 | 1台 | ||
| 2 | 三爪卡盘 | 1个 | 已装在机床上 | |
| 3 | 卡盘正爪 | 1副 | 已装在卡盘上 | |
| 4 | 卡盘反爪 | 1副 | 随机 | |
| 5 | 卡盘扳手 | 1把 | 随机 | |
| 6 | 死顶尖 | 1只 | 随机 | |
| 7 | 刀架扳手 | 1把 | 随机 | |
| 8 | 四工位电动刀架 | 1台 | 已装在机床上 | |
| 9 | 刀垫片 | 1盒 | 随机 | |
| 10 | 车刀 | 4把 | 随机 | |
| 11 | 塑料棒（试件） | 1箱 | 随机 | |
| 12 | 车床系统用户手册 | 1本 | 随机 | |
| 13 | 主轴变频器说明书 | 1本 | 随机 | |
| 14 | 使用说明书及合格证 | 1本 | 随机 | |
| 15 | 车床电路图 | 1份 | 随机 | |
| 16 | 驱动器使用说明书 | 1本 | 随机 | |
| 17 | CAD/CAM编程软件光盘 | 1张 | 随机 |
七、实验室标准配置推荐
1：DB-CK6135教学型数控车床采用DB系统
2：DB-7125教学型数控铣床采用DB系统
| 配置 | 数量 | 规格 | 备 注 |
| 学生、老师桌 | 36座(18+1桌) | 1400*600 | 电脑用户自备 |
| 学生凳 | 36张 | 圆形 | |
| 老师椅 | 1张 | 转椅 | |
|
125教学 型数控铣床 |
1台 | 830M系统 | |
|
6135教学 型数控车床 |
1台 | 820T系统 | |
| 数控仿真软件 | 18+1点 | ||
| 多媒体控制软件 | 19 | ||
| CAD/CAM编程软件 | 19 | ||
| 局域网配置 | 1套 | 电源线、网线、压线板、水晶头、交换机等 | 现场施工 |
