2025-04-11 06:56 高性能电工电子实验设备是集成了先进技术、功能全面、性能卓越的教学与科研工具，专为电工电子技术领域的教学、实训及科研设计。
核心特点
高度集成化设计
设备采用模块化结构，将电源系统、信号发生器、测量仪表、实验挂箱等集成于统一平台，便于快速搭建和切换实验电路。
先进技术支撑
高精度信号源：配备DDS（直接数字频率合成）技术的函数信号发生器，可输出正弦波、方波、三角波等标准信号，频率范围覆盖0.1Hz至3MHz，失真度低于1%。
智能测量系统：采用真有效值（RMS）转换技术，交流电压/电流表测量精度达0.5级，功率因数表测量范围0.3-1.0，可自动判别负载性质。
数字化控制：通过高速MPU（微处理器）和DSP（数字信号处理器）实现人机交互，支持数据存储、查询及超量程报警功能。
安全防护体系
多级漏电�；ぃ旱缌餍陀氲缪剐吐┑绫；ぷ爸盟乇Ｕ�，漏电动作电流≤30mA，动作时间≤0.1s。
短路与过载�；ぃ焊鞯缭词涑龆伺浔讣嗍蛹岸搪繁；すδ�，测量仪表具备超量程自动切断功能。
接地�；ぃ嚎刂破镣ü喔衾氡溲蛊鞴┑�，确保操作安全。
核心特点
高度集成化设计
设备采用模块化结构，将电源系统、信号发生器、测量仪表、实验挂箱等集成于统一平台，便于快速搭建和切换实验电路。
先进技术支撑
高精度信号源：配备DDS（直接数字频率合成）技术的函数信号发生器，可输出正弦波、方波、三角波等标准信号，频率范围覆盖0.1Hz至3MHz，失真度低于1%。
智能测量系统：采用真有效值（RMS）转换技术，交流电压/电流表测量精度达0.5级，功率因数表测量范围0.3-1.0，可自动判别负载性质。
数字化控制：通过高速MPU（微处理器）和DSP（数字信号处理器）实现人机交互，支持数据存储、查询及超量程报警功能。
安全防护体系
多级漏电�；ぃ旱缌餍陀氲缪剐吐┑绫；ぷ爸盟乇Ｕ�，漏电动作电流≤30mA，动作时间≤0.1s。
短路与过载�；ぃ焊鞯缭词涑龆伺浔讣嗍蛹岸搪繁；すδ�，测量仪表具备超量程自动切断功能。
接地�；ぃ嚎刂破镣ü喔衾氡溲蛊鞴┑�，确保操作安全。

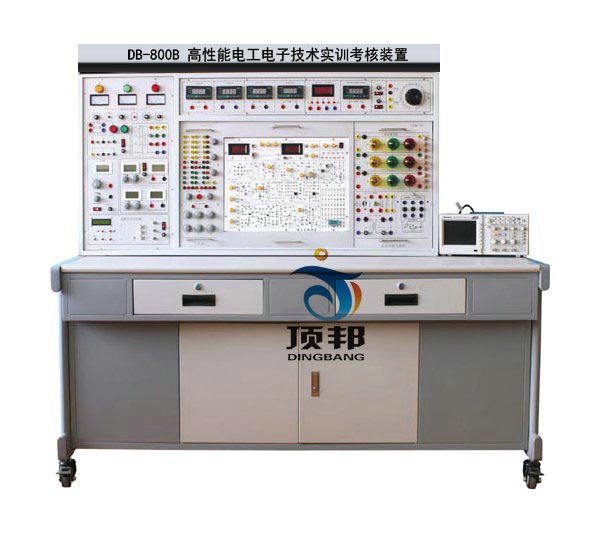

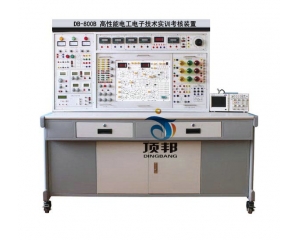

DB-800B 高性能电工电子技术实训考核装置
一、概述：
高性能电工电子技术实训考核装置是我公司吸收国内外同类产品合理的实训方法，先进、科学的实训手段并加以消化、整合、提高而研制的新一代实训装置。实训内容根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的要求，并按照职业教育的教学和实训要求而设定，涵盖"电路分析""电工基础""电工学""模拟电子技术""数字电子技术""电机控制""继电接触控制"等课程的实训大纲要求，其适合普通高校、职业院校、技校、职校等实验室新建、扩建、更新换代，为学校迅速开设实训课程提供了理想的实训设备。
高性能电工电子技术实训考核装置是我公司吸收国内外同类产品合理的实训方法，先进、科学的实训手段并加以消化、整合、提高而研制的新一代实训装置。实训内容根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的要求，并按照职业教育的教学和实训要求而设定，涵盖"电路分析""电工基础""电工学""模拟电子技术""数字电子技术""电机控制""继电接触控制"等课程的实训大纲要求，其适合普通高校、职业院校、技校、职校等实验室新建、扩建、更新换代，为学校迅速开设实训课程提供了理想的实训设备。
二、特点
1、综合性强：综合了目前国内各类学校电工类基础课程的全部实训内容。
2、实训的深度和广度可根据需要作灵活调整，装置采用挂箱式结构，更换便捷，添加部件即可扩展功能或开发新的实训项目。
3、测量仪表精度高，采用数字化、智能化模式，符合现代测量发展方向。
4、安全性能高：实训屏上380V交流输出处设有单片机全程控制的一套过流�；ぷ爸茫嗉�、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。
5、装置结构合理，性能优越，配套完整，外观豪华大气。
6、根据电压不同，实训连接线及插座采用不同的结构，使用安全、可靠。
1、综合性强：综合了目前国内各类学校电工类基础课程的全部实训内容。
2、实训的深度和广度可根据需要作灵活调整，装置采用挂箱式结构，更换便捷，添加部件即可扩展功能或开发新的实训项目。
3、测量仪表精度高，采用数字化、智能化模式，符合现代测量发展方向。
4、安全性能高：实训屏上380V交流输出处设有单片机全程控制的一套过流�；ぷ爸茫嗉�、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。
5、装置结构合理，性能优越，配套完整，外观豪华大气。
6、根据电压不同，实训连接线及插座采用不同的结构，使用安全、可靠。
