电工电子技术实训考核装置
[规格型号]： DB-TH09
[产品名称]： 电工电子技术实训考核装置
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

  电工电子技术实训考核装置是我公司根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的产品，结构合理，实训元器件采用挂箱式，易增加或扩展实训项目，涵盖“电路分析”“电工基础”“电工学” “电机控制”“继电接触控制”“电子技术”等课程的实训大纲要求，其适合高等职业院校、技校、职校等实验室新建、扩建、更新换代，为学校迅速开设实训课程提供了理想的实训设备。

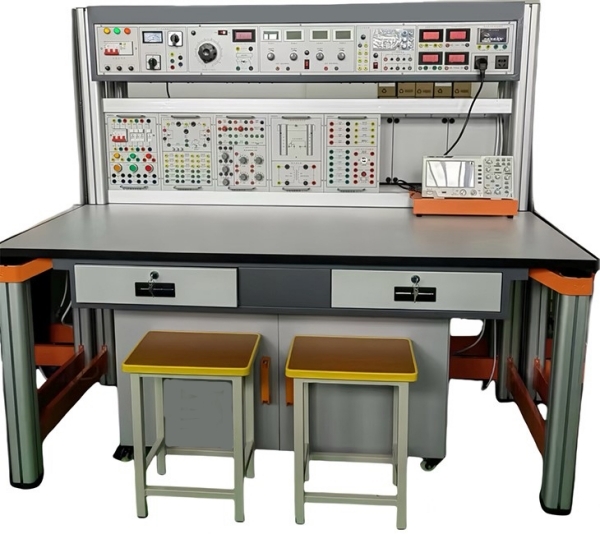

电工电子技术实训考核装置
一、技术性能
1、输入电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：120Kg
5、外形尺寸：1600mm×700mm×1500mm
二、装置结构
电工电子技术实训考核装置由主机箱、实验桌、实训挂箱、独立封装实训电路�？�、移动矮柜、示波器架、学生凳等组成。实训装置支架与实训桌可组合、可拆装。支架与桌脚一体，铝合金结构，实训挂箱、各实验�？榭筛菔笛樾枨笞杂勺楹戏胖谩�
（一）主机箱
    主机箱为铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：
1、控制及交流电源部分
（1）提供三相固定380V交流电源，电流型电压型漏电开关保护，通过转换开关测量三相输出线电压。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供3V、6V、9V、12V、15V、20V、24V低压交流电源，电流1.5A。
（4）提供～220V插座3只，为外部仪器提供工作电源。
（5）日光灯引线端口。
（6）配备实训用220V/30W日光灯管及支架一套。220V/30W日光灯管及支架一套置于主机箱底部，即不占空间又便于实训状况观察。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：±12V、±5V，电流0.5A，有表指示。
3、功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
正弦波输出幅度 ≥10V
输出阻抗 50Ω
失真度 <1%（0.1HZ-- 1KHz）
频率范围 0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度 电位器调节，正弦波输出具有20db,40db衰减
方波占空比 可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围 100MHz，自动换档

4、仪表部分
4.1、智能交流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
4.2、智能交流电流表1只：测量范围：0-5A, 设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及�；さ裙δ�。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
4.3、智能直流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
4.4、智能直流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及�；さ裙δ堋Ｓ布糠终逍郧�，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
4.5、功率、功率因数表1只：功率测量精度0.5级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型，负载类型：L、R、C。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及�；さ裙δ�。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
（二）电工实训挂箱
1、DG0221 电路基础�？椋ㄒ唬�
   提供电阻、电感、电容、电路基础实验�？楹凸收习醇�3个）等，完成叠加定理、基尔霍夫定律、戴维南定理、诺顿定理、电压源与电流源的等效变换、一阶、二阶电路过渡过程的研究、RLC串联谐振电路的研究等实验。
2、DG0222电路基础�？椋ǘ�
   提供各种功率电阻、灯泡（12V/0.1A）、稳压管（2CW51）、二极管、电位器（1k/2W、10k/2W、100k各一只）、电阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一组）等。
3、DG0223交流电路�？椋ㄒ唬�
提供铁芯变压器一只（50VA、36V/220V）、电流插座等，原、副边均设有保险丝及电流插座，方便测试并能可靠保护防止变压器损坏。
4、DG0224交流电路模块（二）
提供0.22uF/500V、0.47uF/500V、1uF/500V（三只）、2.2uF/500V、4.7uF/500V高压电容、镇流器、启辉器等，高压电容可通过钮子开关控制，完成日光灯电路连接和功率因数提高实验。
5、DG0225交流电路模块（三）
提供四组负载和四组独立的电流插座。每组负载由两个独立的白炽灯螺口灯座组成(每组设有一个开关与一个电流插座)�？刹�60W以下的白炽灯八只。能够完成三相交流电路实验。
（三）电气控制实训挂箱：铝质面板，后盖由拉模成型铝型材与注塑成型塑料件构成，电气元件接线点都已引到安全插座，实验接线方便安全、快捷。
1、电气实验挂箱一：交流接触器2只
2、电气实验挂箱二：交流接触器1只、热继电器1只
3、电气实验挂箱三：时间继电器1只，按钮红、黃、绿
（四）三相交电机1台：380V/180W，铝质外壳。

（五）磁吸式电子技术实训模块（★每个实训电路独立封装结构）
实训电路板�？橛蒔CB面板与磁吸固定机构组成，每个实训项目配一块独立实训电路板模块；共有131个独立封装实训电路板�？椋笛档缏钒迳栌胁问馐缘�、故障设置开关，实训电路板PCB面板表面清爽、实训电路及符号线条清晰、表面耐磨损、元件更换容易；面板上标志的元件电路符号采用最新国家标准，具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座，导线装有弹性插头可在�？樯厦娌褰�，以保证可靠连接进行各种实训；实训时可根据实训内容和技能训练的需要，选取相应实训电路板�？榈取�
实训电路板�？榕溆写盼焦彩笛祷�，磁吸式公共实训基座与实训电路板�？榇盼潭ɑ瓜嗯涮祝笛凳敝恍璋咽笛档缏钒迥？榉胖霉彩笛祷霞纯衫喂涛皆诠彩笛祷希缓笞鏊枋笛迪钅�。公共实训基座结构符合人体工程学设计，实训操作方便，科学合理。
（六）实验桌结构：
实验桌规格为1600（长）*700（宽）*1500（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根铝型材，组成电气实验挂箱支架。支架与主机箱实验挂箱配套，上下方便，左右移位自如。
（七）储存柜：配备储存柜，存放实训模块及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。
（八）学生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化， 不脱剥，光滑美观，金属桌体颜色为灰色。
三、实训项目
（一）电工技术实训
1.基本电工仪表的使用与测量误差的计算
2.减小仪表测量误差的方法
3.欧姆定律
4.叠加原理验证及其故障判断
5.基尔霍夫电压和电流定律验证及其故障判断
6.戴维南定理验证及其故障判断
7.诺顿定理验证及其故障判断
8.电压源外特性的测定
9.直流电阻电路故障的检查
10.二端口网络
11.互易定理
12.电容的充放电
13.最大功率传输条件测定
14.电位电压的测定及电路电位图的绘制
15.已知和未知线性与非线性电路元件伏安特性的测绘
16.一阶电路过渡过程的研究
17.二阶电路过渡过程的研究
18.RLC串联谐振电路的研究
19.功率因数提高
20.功率因数及相序的测量
21.用三表法测量交流电路等效参数
22.三相交流电路电压的测量
23.三相交流电路电流的测量
24.三相电路功率的测量
25.单相变压器参数测定及绕组极性判别
（二）电气控制
1．三相异步电动机的使用与起动
2．三相电动机接触器点动正转控制线路
3．三相电动机具有自锁的正转控制线路
4．三相电动机具有过找�；さ恼刂葡呗�
5．三相电动机接触器联锁的正反转控制线路  6.三相电动机按钮联锁的正反转控制线路
7.三相电动机按钮接触器复合联锁控制线路
8.三相电动机接触器控制Y/△降压起动
9.三相电动机时间继电器控制Y/△降压起动
（三）电子技术实训项目
A、模电部分实训
1、二极管的正向特性
2、二极管的反向特性
3、二极管的开关特性
4、二极管嵌位器
5、二极管限幅器
6、恒流源电路
7、恒压源电路
8、三极管的输入输出特性
9、三极管基本放大器性
10、三极管开关特性
11、三极管实用电路
12、三极管限幅器
13、并联电流负反馈电路&射极输出电路
14、并联电压负反馈电路
15、串联电流负反馈电路&串联电压负反馈电路
16、带负载单极小信号电压放大
17、低频小信号放大器
18、电压负反馈偏置电路
19、用电阻提高发射极电路
20、用负反馈消除自激振荡
21、用稳压管提高发射极电位
22、自举射极输出电路
23、OTL功率放大器
24、OTL互补对称放大器
25、差动放大器
26、差动输入单端输出
27、差动输入运算放大器
28、单管小信号放大器
29、场效应管分压式自偏压电路
30、射极跟随器
31、双管两级放大器&结型场效应管放大器
32、用电容衰减高频电压
33、长尾式差动放大器
34、RC桥式振荡器
35、RC移相振荡器
36、变压器反馈震荡器
37、电感式振荡器
38、电容三点式振荡器
39、矩形波震荡器
40、锯齿波震荡器
41、石英晶体振荡器
42、双T选项网络
43、音频振荡器
44、正弦波余弦波振荡器
45、正弦波震荡器
46、差动放大器基本电路& 恒流源差动放大器
47、单端输入单端输出&差动输入双端输出
48、恒压源恒流源
49、集成功率放大器1
50、集成功率放大器2
51、三管OTL互补对称放大器
52、双电源差动放大器
53、四管OTL互补推挽功率放大器
54、电容隔直特性
55、分压式电流负反馈偏置电路
56、共发射极电路
57、共基极电路
58、共集电极电路
59、共漏极放大电路
60、共源极放大电路
61、共栅极放大电路
62、三极管的伏安特性
63、三极管基本放大原理
64、二极管稳定工作点
65、热敏电阻稳定工作点 66、反向输入�；ご胧�
67、反向输入求和运算
68、反向运算基本电路
69、基本带通滤波电路
70、基本同相运算电路
71、矩形波振荡器
72、双端输入求和运算器
73、双限比较电路
74、同相输入�；ご胧�
75、同相输入求和运算
76、同相运算放大器
77、变压整流滤波电路&倍压整流电路
78、电子调压器
79、电子滤波器
80、晶闸管触发可控硅
81、连续可调稳压电源
82、桥式整流稳压电路
83、三端集成稳压
84、三端可调集成稳压
85、稳压电源软启动
86、阻容二极管触发可控硅
87、并联稳压电源
88、串联型开关稳压电源
89、具有放大环节的稳压电源
B、数电部分实训
90、TTL 与 门
91、TTL非门
92、TTL或门
93、TTL与非门
94、对称式多谐振荡器
95、二极管“非”门电路
96、二极管“或”门电路
97、二极管“与”门电路
98、三极管“非门”电路
99、三极管“或非门”电路
100、三极管多谐振荡器
101、与或非电路
102、8421编码器
103、8421译码器
104、D触发器
105、JK触发器
106、RS触发器
107、加减法计数器
108、七段译码器
109、同步十进制计数器
110、循环多谐振器
111、与非门功能的测试
112、CMOS驱动TTL
113、TTL驱动CMOS
114、单稳态电路
115、进位计数器
116、时基电路
117、同步时序电路
118、运放电路
119、增减计数器
120、AD转换器
121、DA转换器
C、综合实用电路实训
122、电子报警器
123、电子门铃电路
124、光控电路
125、光控电路开关
126、航标灯
127、家用台灯调光电路
128、排风扇自动启闭电路
129、闪光灯
130、温控电路
131、音乐门铃电路
四、配置表
序号 名    称 每台数量 单位 备    注
1 主机箱 1 套
2 实训桌 1 张 含电气实训屏
3 磁吸式实训基座 1 套
4 学生凳 2 张
5 储存柜 1 个
6    示波器架 1 个
7 电工器材配备 1 套 见表一
8 电子器材配备 1 套 见表二
9 实验说明书 1 套 指导学生实训

表一 ：电工器材配置清单
序号 名称 单位 数量 备  注
1 电工部分实训挂箱 块 1 DG0221 电路基础�？椋ㄒ唬�
块 1 DG0222 电路基础�？椋ǘ�
块 1 DG0223 交流电路模块（一）
块 1 DG0224 交流电路�？椋ǘ�
块 1 DG0225 交流电路�？椋ㄈ�
2 三相异步电机 台 1 SYDJ00 三相鼠笼异步电动机AC380V
3 电气实训挂箱
 		 套
 		 1
 		 DQ0202电气实验挂箱一：交流接触器2只
DQ0203电气实验挂箱二：交流接触器1只、热继电器1只
DQ0204电气实验挂箱三：时间继电器1只，按钮红、黃、绿
4 工具 套 1   尖嘴钳1把，-字螺丝刀1把，+字螺丝刀1把，
剥线钳1把，数字万用表1只。
5 电工连线 套 1 10根：长1000mm  黄2条、绿2条、红2条、黑2条、蓝2条
20根：长500mm   黄4条、绿4条、红4条、蓝4条、黑4条。
叠插线：长1000mm10根
电流插头线1根


友情提示：

1、货品验收：阁下收货时请检查电工电子技术实训考核装置的货品外观，核实电工电子技术实训考核装置的数量及配件，拒收处于受损状态的电工电子技术实训考核装置；

2、质保：顶邦将为阁下提供电工电子技术实训考核装置产品说明书内的质保条件和质保期，在质保范围内提供对电工电子技术实训考核装置的免费维修，超出条件承诺时提供对电工电子技术实训考核装置的有偿维修；

3、退换货：阁下单方面原因导致的电工电子技术实训考核装置选型错误或电工电子技术实训考核装置购买数量错误，造成电工电子技术实训考核装置的退换货要求，将不被接受；

4、货期：电工电子技术实训考核装置的发货期为参考值，如您需要了解电工电子技术实训考核装置的精确货期，请与顶邦的销售人员联系；

5、如阁下对电工电子技术实训考核装置有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关电工电子技术实训考核装置的咨询。
