机械传动装调综合实训平台
[规格型号]： DB-JX06B
[产品名称]： 机械传动装调综合实训平台
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
　
  机械传动装调综合实训平台是根据机械传动中典型传动系统而研制，由实训工作台、电控箱、零件存放盒、典型机械传动组件、配套工量具和相关检测设备等组成，其中典型机械传动组件提供了多种机械�？�，可以形成多种系统、多种形式的组合，具备开放性、标准化、�？榛氐悖陕愀髦值湫突荡低车淖芭溆氲魇缘墓ぷ魅挝褚�。通过任务实训，学生可以了解工业机械传动系统的组成，掌握工业机械传动系统的装配及精度检测，掌握现代工具及量具使用方法，培养工业生产中机械设备的安装、维护、维修所需的技术人才。

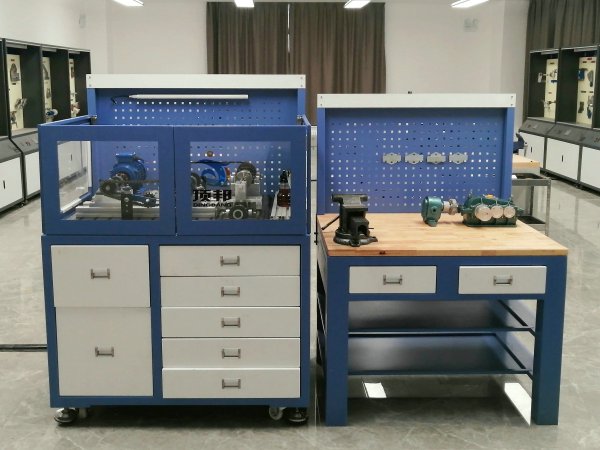

机械传动装调综合实训平台

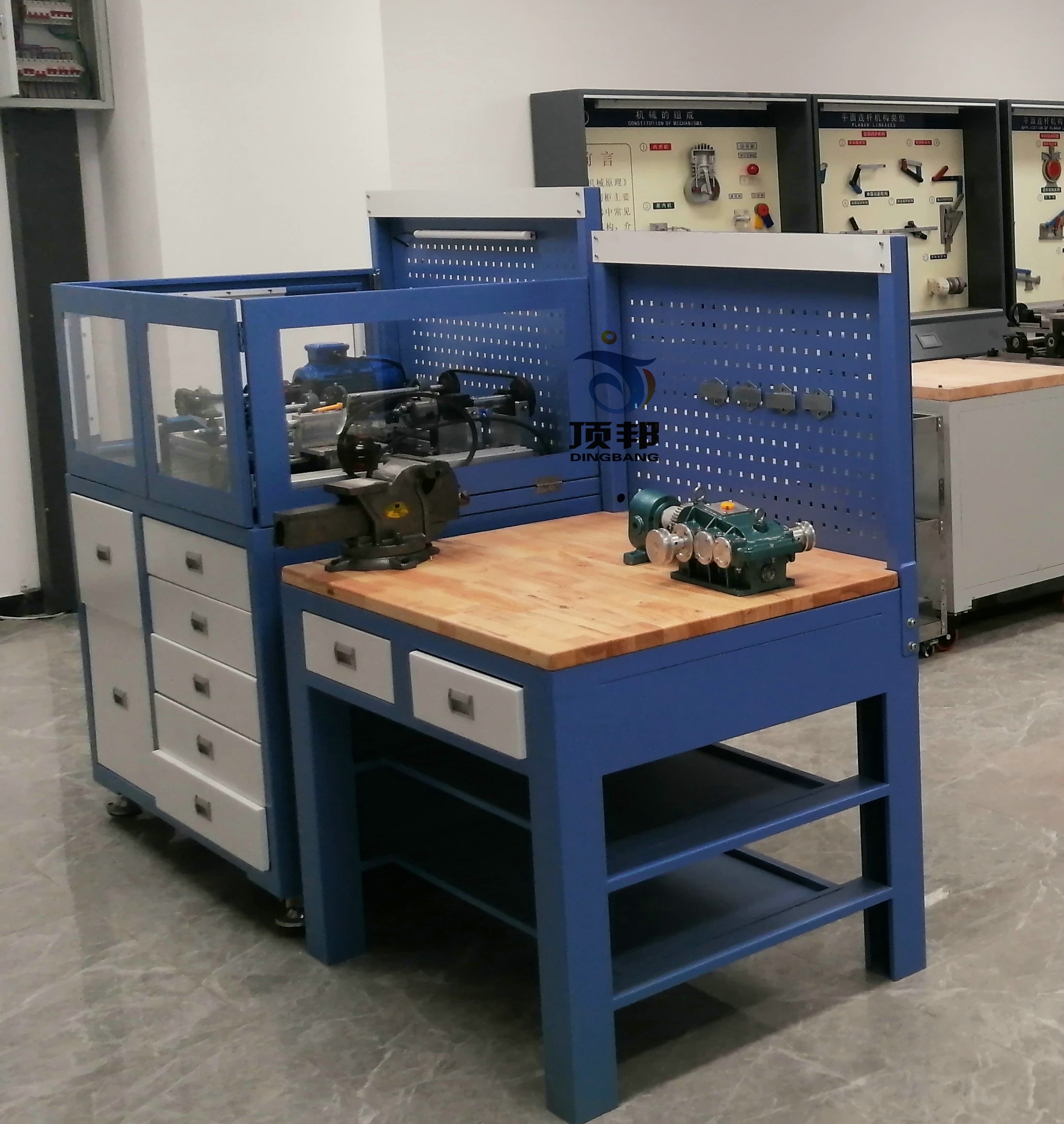

机械传动装调综合实训平台

机械传动装调综合实训平台
一、产品概述
机械传动装调综合实训平台是根据机械传动中典型传动系统而研制，由实训工作台、电控箱、零件存放盒、典型机械传动组件、配套工量具和相关检测设备等组成，其中典型机械传动组件提供了多种机械�？�，可以形成多种系统、多种形式的组合，具备开放性、标准化、�？榛氐�，可满足各种典型机械传动系统的装配与调试的工作任务要求。通过任务实训，学生可以了解工业机械传动系统的组成，掌握工业机械传动系统的装配及精度检测，掌握现代工具及量具使用方法，培养工业生产中机械设备的安装、维护、维修所需的技术人才。
二、技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃，相对湿度≤85%（25℃），海拔＜4000m
3.平台容量：＜500VA
4.外形尺寸：1400mm×850mm×1650mm（实训台）、1500mm×750mm×1500mm（钳工操作台）
5.安全�；ぃ荷栌新┑绫；ず桶踩阑�，安全符合相关国家标准
三、设备配置及技术参数
（一）实训工作台
1.采用钢质框架，组装式结构设计，双色亚光密纹喷塑处理。
2.采用带T型槽的铸铁平板台面，槽宽12mm，铸铁平板尺寸1200mm×800mm×50mm，铸铁平板台面经研磨、刮研处理。
3.配有型材组件，槽宽10mm，型材组件为机械传动装配的基础构件。
4.平板台面左右两侧安装有方便快速定位安装的辅助器件。
5.设有存储柜，用于机械传动零部件、工量具、资料等的储存；底部采用工业脚轮，单轮承重不小于500kg。
6.配套有专用零件内腔存放抽屉，总数6个抽屉，每层抽屉传动零件可实现一对一存放管理；每个内腔存放盒尺寸600mm×480mm×80mm。
（二）电控箱
1.电控箱为优质冷轧钢板材质，表面密纹喷塑处理，采用滑动隐藏收纳设计。
2.V20工业变频器1个，配有BOP面板和通信接口模块：额定功率0.37 kW，有60秒 150 % 过载，I/O 接口：4DI/2DO/2AI，支持USS/MODBUS RTU总线通讯。
3.配有快动按钮、急停按钮、三位旋钮、指示灯、转换开关、�；て�、接触器、继电器、24VDC/5A直流电源、RJ45接口模块、外置接口模块等电气部件。
4.BOP外部操作面板1块，具有工作状态液晶显示、工作模式控制、运行和停止控制、运行速度控制控制等功能。
（三）基本实训组件
1.变频驱动电机1台，三相，额定功率0.25kW，额定转速1415r/min，5～50Hz/1.59Nm，输入电压AC380V。
2.风机1个：风量150m3/h，风压50Pa，额定转速2800r/min。
3.机械零部件：配有轴、联轴器、轴承座等公用机械零部件，轴、联轴器、轴承座组件等。
配置要求如下：
序号 名称 数量 单位 技术规格
1 轴 2 根 φ20mm×225mm，IT6级，直线度≤φ0.02mm/300mm，圆度≤0.02mm，粗糙度0.8μm
2 轴 3 根 φ20mm×350mm，IT6级，直线度≤φ0.02mm/300mm，圆度≤0.02mm，粗糙度0.8μm
3 梅花联轴器 1 个 轴孔φ20/φ20
4 梅花联轴器 1 个 轴孔φ20/φ14
5 刚性联轴器 1 个 轴孔φ20/φ14
6 凸缘联轴器 1 个 轴孔φ20/φ14
7 弹性套柱销联轴器 1 个 轴孔φ20/φ14
8 弹性柱销联轴器 1 个 轴孔φ20/φ14
9 膜片联轴器 1 个 轴孔φ20/φ14
10 夹壳联轴器 1 个 轴孔φ20/φ14
11 轴承座 10 个 NSK，自动调心
12 电机安装座 1 个 尺寸210mm×115mm×18mm
13 电机安装座 1 个 尺寸270mm×135mm×50mm
14 电机安装座 1 个 尺寸250mm×160mm×38mm
15 轴承座安装座 10 个 尺寸170mm×38mm×56mm
16 轴承座安装座 2 个 尺寸250mm×39mm×136mm
17 轴承座安装座 2 个 尺寸250mm×39mm×112.5mm
18 轴承座安装座 2 个 尺寸250mm×39mm×126.7mm
19 轴承座安装座 2 个 尺寸250mm×39mm×140.8mm
20 测量调整零件 1 套 等高块2个；表座垫块1个；垫块固定座1个；直线导轨1副（含滑块）；张紧器2个；
（四）带传动部分配置
序号 名称 数量 单位 技术规格
1 槽V型皮带轮 1 个 D80，孔径14
2 槽V型皮带轮 1 个 D80，孔径20
3 槽V型皮带轮 1 个 D95，孔径20
4 槽V型皮带轮 1 个 D125，孔径20
5 宝塔双V型皮带轮 2 个 D90-D55，孔径20
6 双V型皮带轮 1 个 D90，孔径20
7 双V型皮带轮 1 个 D125，孔径20
8 可调V型皮带轮 1 个 孔径20
9 同步带轮 1 个 24齿，T型，孔径16
10 同步带轮 2 个 24齿，T型，孔径20
11 同步带轮 1 个 24齿，圆弧齿
12 同步带轮 1 个 30齿，圆弧齿
13 张紧辊 1 个 尺寸125mm×80mm×115mm
14 皮带 1 套 六条，其中齿形带1条，同步带2条，V带3条
（五）链传动部分配置
序号 名称 数量 单位 技术规格
1 单排链轮 1 个 08B-15，孔径14
2 单排链轮 1 个 08B-15，孔径20
3 单排链轮 1 个 08B-15，孔径20
4 单排链轮 1 个 08B-20，孔径10
5 单排链轮 1 个 08B-20，孔径20
6 单排链轮 1 个 08B-25，孔径20
7 双排链轮 1 个 08B-17，孔径20
8 双排链轮 1 个 08B-20，孔径20
9 单排链条 2 条 08B，每根120节
10 双排链条 1 条 08B，120节
11 链扣 1 套 08B，单排链扣5个，双排链扣5个，共10个
12 张紧链轮组 1 套 尺寸110mm×160mm×125mm
（六）齿轮传动部分配置
序号 名称 数量 单位 技术规格
1 直齿圆柱齿轮 1 个 M=1.5；Z=30，孔径20 ，端面平行度≤0.02mm
2 直齿圆柱齿轮 1 个 M=1.5；Z=40，孔径20 ，端面平行度≤0.02mm
3 直齿圆柱齿轮 1 个 M=1.5；Z=48，孔径20 ，端面平行度≤0.02mm
4 直齿圆柱齿轮 1 个 M=1.5；Z=60，孔径20 ，端面平行度≤0.02mm
5 直齿圆柱齿轮 1 个 M=2；Z=25，孔径20， IT7级，端面平行度≤0.02mm
6 直齿圆柱齿轮 1 个 M=2；Z=30，孔径14 ，端面平行度≤0.02mm
7 直齿圆柱齿轮 1 个 M=2；Z=30，孔径20 ，端面平行度≤0.02mm
8 直齿圆柱齿轮 1 个 M=2；Z=35，孔径20 ，端面平行度≤0.02mm
9 直齿圆柱齿轮 1 个 M=2；Z=40，孔径20 ，端面平行度≤0.02mm
10 直齿圆柱齿轮 1 个 M=2；Z=50，孔径20 ，端面平行度≤0.02mm
11 直齿圆柱齿轮 1 个 M=2；Z=60，孔径20 ，端面平行度≤0.02mm
12 蜗杆 1 个 M=2.5，孔径20，IT6级
13 蜗轮 1 个 M=2.5；Z=46，孔径20
14 斜齿轮 2 个 M=2；Z=20，孔径20，右旋
15 斜齿轮 1 个 M=2；Z=20，孔径20，左旋
16 斜齿轮 2 个 M=2；Z=25，孔径20，右旋
17 斜齿轮 1 个 M=2；Z=25，孔径20，左旋
18 斜齿轮 2 个 M=2；Z=30，孔径20，右旋
19 斜齿轮 1 个 M=2；Z=30，孔径20，左旋
20 锥齿轮 2 个 M=1.5；Z=40，孔径20
21 锥齿轮 1 个 M=2.5；Z=20，孔径20
22 锥齿轮 2 个 M=2.5；Z=30，孔径20
23 锥齿轮 1 个 M=2.5；Z=40，孔径20
24 减速箱 1 个 NMRV 50 80/71B5
25 蜗轮蜗杆安装组件 1 套 铝型材
26 轴环 10 个 开型 NR20
（七）模拟车床配置
序号 名称 数量 单位 技术规格
1 三爪卡盘 1 个 K80，自定调心
2 主轴底板 1 块 外形尺寸210mm×180mm×20mm
3 主轴 1 个 外形尺寸φ80mm×250mm
4 调整块 4 个 外形尺寸50mm×26mm×15mm
5 检验芯棒 1 根 外形尺寸φ20mm×90mm，粗糙度0.8μm
6 滚珠丝杠副 1 副 公称直径φ25，导程5mm
7 直线导轨副 1 副 上银，长度220mm，配备1个滑块
8 轴承座一 1 个 BK25-C5
9 轴承座二 1 个 BF25
10 轴承座三 1 个 BK20-C5
11 轴承座四 1 个 BF20
12 T1压块 5 个 粉末合金，外形尺寸20mm×16mm×9.4mm
13 进给轴底板 1 块 外形尺寸310mm×220mm×20mm
14 滑动板 1 块 外形尺寸210mm×80mm×12mm
15 调整块 4 个 外形尺寸50mm×26mm×15mm
16 刀具座 1 个 外形尺寸100mm×40mm×70mm，中心高45mm，孔径φ25mm
17 数控钻夹杆 1 个 圆杆φ25，双扁型
18 弹簧夹头 1 套 ER20-3、ER20-4、ER20-5
（八）配件（含工具及量具）配置
序号 名称 数量 单位 技术规格
1 橡胶锤 1 把
2 铁锤 1 把
3 开口扳手套组 1 套 8件套
4 尖嘴钳 1 把 6 寸
5 板锉 1 把 6 寸
6 金刚石整形挫 1 套 5件套
7 轴用卡簧钳 1 件 5"弯头
8 轴用卡簧钳 1 件 7"弯头
9 孔用卡簧钳 1 件 7"弯头
10 黄油枪 1 件 400cc
11 紫铜锤 1 把
12 内六角扳手 1 套 9件套
13 扭力扳手 1 套
14 棘轮套筒扳手套装 1 套  棘轮套筒扳手， 内六角套筒共 7 件
15 自调式欧式端子压接钳 1 把 7"
16 钢直尺 1 把 0-500
17 卷尺 1 把 3 米
18 数显游标卡尺 1 把 0-150mm
19 百分表 1 套 平后盖（0-10mm）
20 杠杠百分表 1 套
21 万向磁力表座 1 套 夹持孔径 φ8mm 带燕尾
22 袖珍磁力表座 1 套 夹持孔径 φ8mm 带燕尾
23 平测头（钢） 1 个 M2.5×0.45，D=20mm
24 皮尺 1 把 5m
25 塞尺 1 把
26 组合角尺 1 把 300mm
28 钩码 1 盒 50g×10
29 油枪（含机油） 1 把 得力DL2401 250g
30 防锈油 1 瓶 WD40
31 黄油 1 盒 润滑脂
32 润滑油(机油) 1 升
33 截链器 1 把 420-530
34 轴承两爪拉马 1 套 150mm
35 勾型扳手 1 件 34-36
36 电工套件 1 套 15件套
37 不锈钢调整垫片 1 套 A 型，厚度：0.02、0.05、0.1、0.15、0.2、0.5、1.0、1.2、1.5、2.0mm，每种各10片
38 活动扳手 1 把 250
39 刀口直尺 1 把 100
