[规格型号]：	DBJX-201
[产品名称]：	装载机械实训台
[价　　格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微　　信]：	13817525788

挖掘机实训台起重机实训台正面吊实训台装载机实训台推土机实训台

产品介绍：

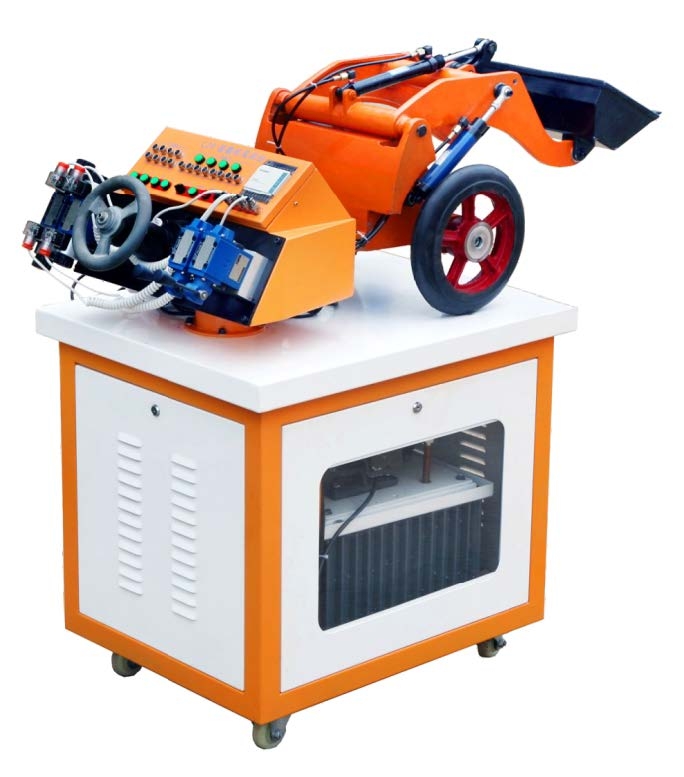

DBJX-201 装载机械实训台

一．概况
液压装载机是机械工程中主要的机械，它广泛应用于工程建筑、施工筑路、水力工程、国防工事等土石方施工以及矿山装载作业。装载机作为行走机械被广泛应用于土方转运、石料、松散货物和成堆货物的装载、提升和运输工作中，装载机也具有轻度铲掘能力。近年来高新微电子技术在液压技术上的应用，使工程机械、建筑机械综合技术水平越来越高，提高了这些机械的使用可靠性、操作安全性、舒适性和使用寿命，其适应性更强。装载机械综合实训台具有机体积小、重量轻、操作方便、综合适用性强等优点，其目的是引导学生进行积极思维、创新设计、培养学生综合设计能力和实践动手能力而研制的一种新型综合实验台设备。

二．实验项目：
1.液压传动与元部件结构和工作原理观摩、拆装实验。
2.液压装载机械手动操作控制实验：
（1）装载作业：铲斗装物后摇臂缸伸出，使铲斗反转，动臂提升；
（2）卸料作业，铲斗卸物，动臂下降；
（3）转向作业，方向盘左右转动，前轮左右转动可达25度。
3.液压装载机械电气控制操作实验。
4.PLC自动控制操作实验：A ．装料作业，铲斗装物后摇臂缸伸出，使铲斗反转，动臂提升；B．卸料作业，铲斗卸物，动臂下降；C．转向作业，方向盘左右转动，前轮左右转动可达25度。
5.PLC可编程控制器编程训练：A．PLC指令编程，梯形图编程学习实验；B．PLC编程软件的学习与应用；C．PLC与计算机通讯及在线调试；D．PLC在液压传动控制中的应用及控制方案的优化实验。
三．基本结构：
1.实验台采用冷轧钢板制作（并经过喷塑防腐蚀处理）的台式结构，集液压、机械、PLC控制于一体。
2．液压站放置于液压台下面。整体结构紧凑协调，
四．主要功能：
1.实验控制可采用手动控制和电气控制以及PLC自动控制三种。
2.转向所用的方向阀是采用实物，完全仿真、转动方向盘有驾驶感受。
3.实验台能模拟装载机的装载作业：装载、卸料、转向等。
五．技术参数：
1.电机：液压专用电机电压：380V 功率：1.5KW 转速：1420r/min。
2.油泵：变量叶片泵额定压力:7 MPa 额定排量：8ml/r。
3.带三相漏电�；�，工作电压380V/220V二种，对地漏电电流超过30mA时自动切断电源，电器控制采用直流24V，有过压�；�，防止误操作损坏设备。
4.外形尺寸：（1）工作台尺寸： 800×650×700mm；（2）铲斗伸出最大尺寸：1500×650×1700mm。
