电工电子电拖实验与技能实训综合装置
[规格型号]： DB-998
[产品名称]： 电工电子电拖实验与技能实训综合装置
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

一、产品的特点：
电工电子电拖实验与技能实训综合装置具有较完善的安全保护措施，较齐全的功能（详见实验台结构简介）。实验桌中央配有通用九孔万能插件板，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件。实验中的弱电�？楸匦胍远懒⒎庾暗耐该髟形ヒ荒？�，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路，元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边储存柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。

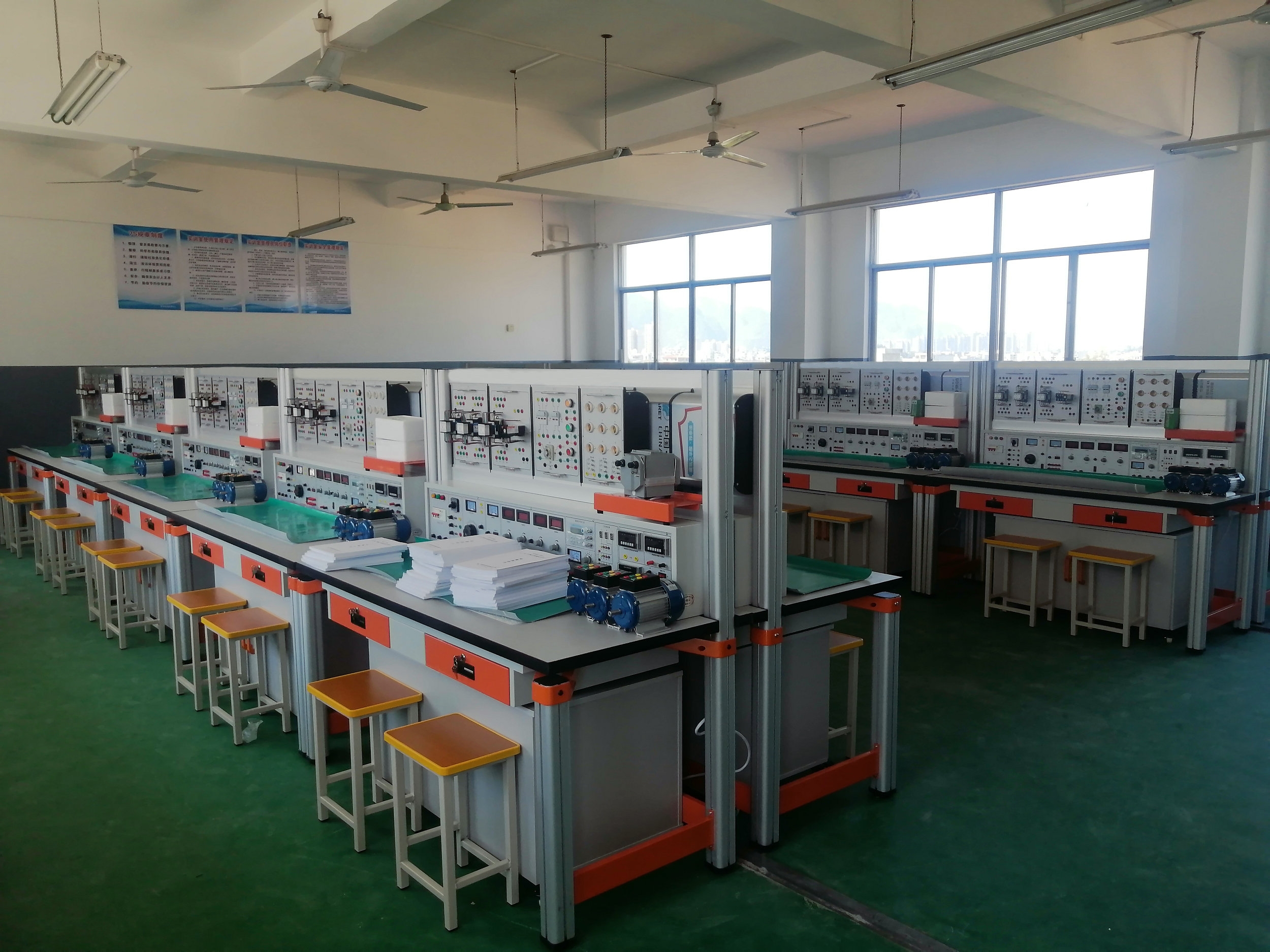

电工电子电拖实验与技能实训综合装置

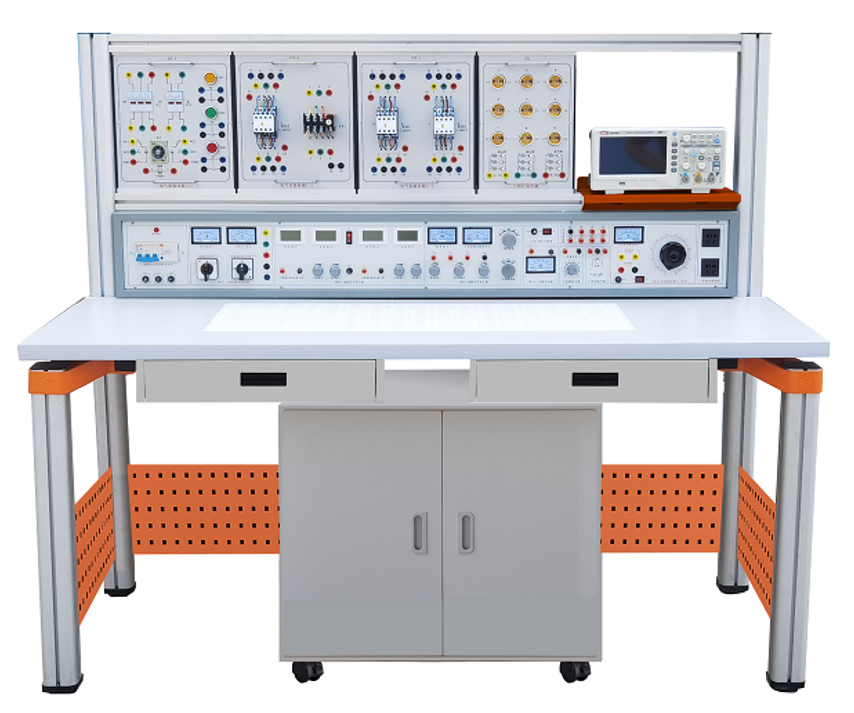

电工电子电拖实验与技能实训综合装置
二、适用范围:
电工电子电拖实验与技能实训综合装置适用于高等院校及要求较高的中专、技校、职业院校，可完成电工学、电工原理、电路分析、模电、数电等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。
三、装置结构
电工电子电拖实验与技能实训综合装置由电源控制箱、实验桌（装有九孔万能插件板）、电气控制实验挂箱，实验挂箱支架、移动矮柜、示波器架、透明创新实验�？椋ê校�、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体，铝合金结构；电气控制实验挂箱与各实验模块可根据实验需求自由组合实验。
（一）、电源控制箱结构与功能:
1.电源及参数
1.1.输入电源:三相四线电源，输入时指示灯亮
1.2电源输出：有保险丝和漏电�；た囟侗；すδ�。
  A组:单、三相交流电源，提供三相380V交流电源，及0～240V单相可调电源(配有一台0.5KVA的单相自耦调压器），配有1只指针式交流电压表，指示调压器输出电压。
B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
  C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
  D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
2.功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
正弦波输出幅度 ≥10V
输出阻抗 50Ω
失真度 <1%（0.1HZ-- 1KHz）
频率范围 0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度 电位器调节，正弦波输出具有20db,40db衰减
方波占空比 可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围 100MHz，自动换档

3.单次脉冲:每次可输出一对正负脉冲。
4.音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
5.智能交流电流表1只：测量范围：0-5A, 设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及�；さ裙δ�。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
6.智能直流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及�；さ裙δ�。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
7.多功能交流参数表1只：功率测量精度0.5级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型，负载类型：L、R、C。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及�；さ裙δ�。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
（二）、实验桌结构：
实验桌规格为1600（长）*700（宽）*1500（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌一桌两座，实验桌中央配有通用九孔万能插件板(尺寸：35×90cm )，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件（共有1134孔）。实验中的弱电模块必须以独立封装的透明元件盒为单一�？椋型骋欢寄芘浜暇趴淄蚰懿寮逑翊罨疽谎男问阶杂纱罱ㄗ楹系缏�；元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，�；ねㄓ玫装逵胱烂妫ㄈ缧柙谧郎戏胖玫缍�、焊接等）。
实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根铝型材，组成电气实验挂箱支架。支架与
电气控制实验挂箱配套，上下方便，左右移位自如。
（三）透明元件实验�？椋涸泻刑逋该�，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。

（四）电气实验挂箱：铝质面板，后盖由拉模成型铝型材与注塑成型塑料件构成，电气元件接线点都已引到安全插座，实验接线方便安全、快捷。
1、电气实验挂箱一：交流接触器2只
2、电气实验挂箱二：交流接触器1只、热继电器1只
3、电气实验挂箱三：时间继电器1只，按钮红、黃、绿
4、灯座负载挂箱：9只灯座及相应控制开关，灯泡用户自备
（五）电工电子技能实训器件一套（表一）
（六）三相交电机2台：380V/180W，铝质外壳。

（七）学生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化， 不脱剥，光滑美观，金属桌体颜色为灰色。
三、实验台主要技术指标：
1、输入工作电源：三相四线  50HZ
  2、整机功率：1.0KW
  3、外形规格：160cm*70cm*140cm
  4、重    量：150KG
7、绝缘电阻：>5MΩ
8、漏电保护：漏电动作电流≤30mA
四、实验项目：
�。�1）电工实验
1．电工测量仪表的使用　　
2．常用元件的识别与检测　　　　　
3．线性元件与非线性元件的伏安特性
4．电源的外特性　　　　　　　
5．电位值、电压值的测定　　　
6．电流表和电压表的扩程
7．基尔霍夫定律的验证
8．验证楞次定律
9．迭加原理与互易定理的验证
10．戴维南定理与诺顿定理的验证
11．电压源与电流源的等效变换
12．受控源特性的研究
13．一阶电路实验
14．二阶电路的过渡过程
15．研究LC元件在直流和交流电路中的特性
16．负载获得最大功率的条件
17．交流电路参数的测量
18．正弦交流电略中RLC元件的特性 19．RL及RC串联电路实验
20．RLC串联谐振电路
21．日光灯电路的连接及功率因数改善
22．三相负载的星三角接法
23．三相电路及功率的测量
24．R-C选频网络研究
25．二端口网络研究
26．单相变压器实验
27．互感电路实验
28．三相异步电动机的使用与起动
29．三相电动机接触器点动正转控制线路
30．三相电动机具有自锁的正转控制线路
31．三相电动机具有过找保护的正转控制线路
32．三相电动机接触器联锁的正反转控制线路
33.三相电动机按钮联锁的正反转控制线路
34.三相电动机按钮接触器复合联锁控制线路
35.三相电动机接触器控制Y/△降压起动
36.三相电动机时间继电器控制Y/△降压起动

（2）模拟部分实验：
1．二极管的正、反相特性
2．晶体三极管的输入、输出特性　
3．晶体管共射极单管放大器　　
4．两级阻容耦合放大电路　　
5．负反馈对放大器性能的影响　　
6．场效应管放大器　　　　　　　
7．差动放大电路　　　　　　
8．运算放大器指标测试　　　　　
9．集成运算放大器的基本应用
(多种模拟运算电路)
10．集成运算放大器非线性应用
（多种波形发生器）  11．变压器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．单相桥式整流电路
15．串联型晶体管直流稳压电源
(设计性实验)
16．集成直流稳压电源
17．单结晶体管特性
18．单结晶体管触发电路
19．晶闸管简单测试
20．晶闸管可控整流电路
利用上述20项实验元器件还可完成下面实验项目
l．电压负反馈偏置电路　　　　
2．分压式电流负反馈偏置电路
3．用二极管稳定工作点                 　　　
4．共基极放大电路　
5．共集电极放大电路　
6．共源极基本放大电路
7．场效应管共漏极电路
8．场效应管共栅极电路　
9．单管阻容放大电路
10．变压器耦合放大电路
11．甲类功率放大电路
12．串联电流负反馈电路
13．串联电压负反馈电路
14．并联电压负反馈电路
15．并联电流负反馈电路
16．共基共射极放大电路
17．自举射极输出电路
18．NPN一PNP直接耦合放大电路
19．用负反馈消除自激振荡
20．晶体管开关作用
21．变压器反馈式振荡电路
22．电容三点式振荡电路
23．电感三点式振荡电路
24．差动放大电路的基本形式
25．长尾式差动放大电路
26．双电源长尾式差动放大电路
27．运放用作交流比例放大
28．反相输入保护措施
29．同相输入�；ご胧�
30．电源极性错接的�；�
31．RC高通电路
32．利用三极管来保护器件
33．差动输入运算电路
34．快速积分电路
35．模拟一阶微分方程电路 36．模拟二阶微分方程电路
37．基本对数运算电路
38．实用微分电路
39．反对数放大基本电路
40．简单的过零比较电路
41．利用二级管作为上限检测幅度选择电路
42．下限幅度选择电路
43．RC无源网络的低通滤波电路
44．同相输入一阶低通滤波电路
45．反相输入一阶低通滤波电路
46．简单的二阶RC滤波电路
47．典型二阶RC有源低通滤波电路
48．典型二阶高通有源滤波电路
49．基本带通滤波电路
50．典型带通滤波电路
51．矩型波振荡电路
52．宽度可调的矩形波发生器
53．幅频可调的锯齿波发生器
54．单相半波整流电路
55．单相全波整流电路
56．电容滤波电路
57．电容滤波带电阻负载
58．RC滤波电路
59．基本LC滤波电路
60．二倍压整流电路
61．三倍压整流电路
62．基本稳压电路
63．基本调整管稳压电路6
64．具有放大环节的稳压电路
65．单相半波可控硅整流
66．电子调压电路
67．电子催眠器一一趣味性实验一
68．电子门铃电路一一趣味性实验二
69．电子报警电路一一趣味性实验三

（3）数字部分实验：
l．TTL集成逻辑门的参数测试
2．CM0S逻辑门的参数测试
3．TTL集成电极开路门与三态输出门的应用
4．与、非、或、与非门电路实验
5．半加器电路实验
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转换成D触发器
12．D型触发器转换成JK触发器
13．计数器实验
14．MSI移位寄存器及其应用
15．译码器及其变换方式 16．MSI数据选择器及逻辑设计
17．微分型单稳态电路
18．环形多谐振荡器
19．利用门电路构成编码器分配器、选择器
20．组合电路的设计之一一一编码转换
21．组合电路的设计之二一一显示电路
22．同步时序电路的设计
23．计算机时序电路的设计
24．集成定时器测试及应用
25．CM0S集成A/D、D/A转换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．异步十进制减法计数器
29．异步十进制加法计数器
30． 综合能力培训实验一一电子秒表
五、实训项目
（一）电工部分
1.低压验电表的使用�！　　　　　　　　　　�
2.灭火器的操作方法�！　　　　　　　　　　　�23.三相鼠笼式电动机的拆装与测试。
3.口对口人工呼吸法和胸外心脏压挤法观察�！　�24.三相鼠笼式电动机运行巡视。
4.常用工具的使用与识别�！　　　　　　　　　�25.三相鼠笼式异步电动机的定期检修。
5.常用导线的连接和绝缘的恢复�！　　　　　　�26.三相鼠笼式异步电动机故障分析。
6.电烙铁的拆装与焊接技能训练�！　　　　　　�27.定子绕组局部故障的排除。
7.电工识图训练�！　　　　　　　　　　　　　�28.单相电容式电动机绕组的拆换。
8.配电板安装。　　　　　　　　　　　　　　　29.单相电容式电动机故障与排除。
9.室内配线�！　　　　　　　　　　　　　　　�30.手动正转控制线路的安装与检修训练。
10.室内照明线路安装�！　　　　　　　　　　� 31.接触器点动正转控制
11.电流表、电压表的安装�！　　　　　　　　� 32.具有自锁的正转控制。
12.C620-1型车床控制线路的模拟安装�！　　　�33.具有过载保护的正转控制。
13.交流电压的测量�！　　　　　　　　　　　� 34.接触器联锁的正反转控制。
14.直流电压、直流电流的测量。　　　　　　　 35.按钮联锁的正反转控制线路。
15.电阻的测量�！　　　　　　　　　　　　　� 36.按钮、接触器复合联锁的控制线路。
16.兆欧表、钳形电流表接地电阻测定仪的使用。 37.接触器控制Y-△降压控制。
17.常用开关类电器拆装�！　　　　　　　　　� 38.铣床主轴与进给电机的联锁控制。
18.交流接触器的拆卸与组装�！　　　　　　　� 39.时间继电器控制Y-△降压起动控制。
19.热继电器与时间继电器的拆卸和组装�！　　�
20.常用启动器的结构观察及检测�！　　　　�
（二）电子部分实训内容：
1.常用仪器仪表的使用；
2.常用电子元器件的识别与检测；
3.电烙铁拆装与电子锡焊技能训练；
4、多孔通用电路板焊接训练；
5、电子报警器的焊接与调试
6、电子门铃电路的焊接与调试
7、光控电路的焊接与调试
8、光控电路开关的焊接与调试
9、航标灯的焊接与调试 10、家用台灯调光电路的焊接与调试
11、排风扇自动启闭电路的焊接与调试
12、闪光灯的焊接与调试
13、温控电路的焊接与调试
14、音乐门铃电路的焊接与调试
15、六管超外差式调频收音机的焊接与调试
16、LED数字电子钟的焊接与调试
17、多路抢答器等实训线路板的焊接与调试


六、配置清单（每台）

（一）电工电子实验元件
元件盒名称 型  号 数  量 备  注
电阻创新透明元件盒 0.5Ω 1 2W
电阻创新透明元件盒 1Ω 1 2W
电阻创新透明元件盒 4Ω 1 2W
电阻创新透明元件盒 5.1Ω 2 2W
电阻创新透明元件盒 8Ω 1 2W
电阻创新透明元件盒 10Ω 1 2W
电阻创新透明元件盒 16Ω 1 2W
电阻创新透明元件盒 20Ω 1 1W
电阻创新透明元件盒 30Ω 1 1W
电阻创新透明元件盒 51Ω 2 1W
电阻创新透明元件盒 75Ω 1 1W
电阻创新透明元件盒 100Ω 2 1/8W
电阻创新透明元件盒 120Ω 1 1/8W
电阻创新透明元件盒 150Ω 1 1/8W
电阻创新透明元件盒 200Ω 1 1/8W
电阻创新透明元件盒 240Ω 1 1/8W
电阻创新透明元件盒 300Ω 2 1/8W
电阻创新透明元件盒 330Ω 2 1/8W
电阻创新透明元件盒 430Ω 1 1/8W
电阻创新透明元件盒 470Ω 1 1/8W
电阻创新透明元件盒 510Ω 2 1/8W
电阻创新透明元件盒 620Ω 1 1/8W
电阻创新透明元件盒 650Ω 1 1/8W
电阻创新透明元件盒 680Ω 2 1/8W
电阻创新透明元件盒 820Ω 1 1/8W
电阻创新透明元件盒 1K 2 1/8W
电阻创新透明元件盒 1.5K 1 1/8W
电阻创新透明元件盒 2K 2 1/8W
电阻创新透明元件盒 2.4K 2 1/8W
电阻创新透明元件盒 2.7K 1 1/8W
电阻创新透明元件盒 3K 2 1/8W
电阻创新透明元件盒 3.3K 1 1/8W
电阻创新透明元件盒 3.9K 1 1/8W
电阻创新透明元件盒 4.3K 1 1/8W
电阻创新透明元件盒 4.7K 2 1/8W
电阻创新透明元件盒 5.1K 3 1/8W
电阻创新透明元件盒 6.8K 2 1/8W
电阻创新透明元件盒 7.5K 1 1/8W
电阻创新透明元件盒 9.1K 1 1/8W
电阻创新透明元件盒 10K 5 1/8W
电阻创新透明元件盒 13K 2 1/8W
电阻创新透明元件盒 15K 1 1/8W
电阻创新透明元件盒 20K 2 1/8W
电阻创新透明元件盒 30K 1 1/8W
电阻创新透明元件盒 36K 1 /8W
电阻创新透明元件盒 39K 2 1/8W
电阻创新透明元件盒 47K 1 1/8W
电阻创新透明元件盒 51K 1 1/8W
电阻创新透明元件盒 68K 1 1/8W
电阻创新透明元件盒 100K 2 1/8W
电阻创新透明元件盒 150K 1 1/8W
电阻创新透明元件盒 200K 2 1/8W
电阻创新透明元件盒 300K 1 1/8W
电阻创新透明元件盒 470K 1 1/8W
电阻创新透明元件盒 510K 1 1/8W
电阻创新透明元件盒 1M 1 1/8W
电位器透明元件盒 470Ω 1 1/2W
电位器透明元件盒 1K 2 1/2W
电位器透明元件盒 4.7K 1 1/2W
电位器透明元件盒 10K 1 1/2W
电位器透明元件盒 47K 1 1/2W
电位器透明元件盒 100K 1 1/2W
电位器透明元件盒 470K 2 1/2W
电位器透明元件盒 1M 1 1/2W
电解电容透明元件盒 0.1uF 1 16V
电解电容透明元件盒 4.7uF 1 16V
电解电容透明元件盒 10uF 3 16V
电解电容透明元件盒 33uF 1 16V
电解电容透明元件盒 47uF 2 25V
电解电容透明元件盒 100uF 3 35V
电解电容透明元件盒 220uF 1 35V
电解电容透明元件盒 470uF 1 35V
瓷片电容透明元件盒 300P 1 63V
瓷片电容透明元件盒 1000P 2 63V
瓷片电容透明元件盒 4700P 1 63V
瓷片电容透明元件盒 0.01uF 3 63V
瓷片电容透明元件盒 0.1uF 2 63V
瓷片电容透明元件盒 0.47uF 1 63V
瓷片电容透明元件盒 1uF 1 250V
瓷片电容透明元件盒 2uF 1 250V
音频输入变压器透明元件盒   1
音频输出变压器透明元件盒   1
变压器元件盒 220/6V.6V.24V 1 8W
电感透明元件盒 8Ω 1
电感透明元件盒 390UH 1
二极管透明元件盒 4007 4
二极管透明元件盒 2AP9 1
发光二极管透明元件盒   2
稳压二极管透明元件盒 2CW54 2
稳压二极管透明元件盒 2CW76 1
光敏二极管透明元件盒   1
晶振透明元件盒 10M 1
场效应管透明元件盒 3DJ6 1
单结管透明元件盒 BT33 1
晶闸管透明元件盒 KP1 1
三极管透明元件盒 3DG6 2
三极管透明元件盒 3DG12 2
三极管透明元件盒 3AX31 1
三极管透明元件盒 3DA1 1
三端稳压透明元件盒 7805 1
指示灯(信号灯)透明元件盒   1 12V
开关透明元件盒   4
喇叭透明元件盒 8Ω/0.2W 1
继电器透明元件盒 6V 1
镇流器元件盒 8W 1
日光灯管 8W 1
日光灯座元件盒   2
起动器元件盒   1
条  形  磁  铁   1
原副线圈元件盒   1
电流测量插座元件盒   3
直流电表元件盒 ±100uA 1
直流电表元件盒 1000uA 1
直流电表元件盒 5mA 1
电平开关和逻辑电平指示元件盒   2 16位
七段译码器 3组七段译码器及对应译码显示数码管 1
集成座元件盒 14脚 4
集成座元件盒 16脚 2
集成座元件盒 20脚 1
集成座元件盒 28脚 1
集成运放 UA741 2
定时器 NE555 1
功率放大 器 LA4101 1
数模转换器 DAC0832 1
模数转换器 ADC0809 1
TTL与非门 74LS00 1
TTL集电极开路与非门 74LS03 1
TTL非 门 74LS04 1
TTL与 门 74LS08 1
TTL三输入与门 74LS11 2
TTL四输入与非门 74LS20 1
TTL或 门 74LS32 1
TTL触发器 74LS74 2
TTL异或门 74LS86 1
JK触发器 74LS112 1
缓 冲 器 74LS125 1
译 码 器 74LS138 2
数据选择器 74LS153 1
计 数 器 74LS160 2
计 数 器 74LS161 1
D触发器 74LS175 1
加减计数器 74LS192 2
移位寄存器 74LS194 1
计 数 器 74LS196 3
CMOS与非门 CD4011 1
（二）电气控制实验挂箱及电机
灯座负载挂箱 9只灯座及相应控制开关 1 灯泡用户自备
电气实验挂箱一 交流接触器2只 1
电气实验挂箱二 交流接触器1只、热继电器1只 1
电气实验挂箱三 时间继电器1只，按钮红、黃、绿 1
电 动 机 Y/△接380V  180W 2
（三）电工电子技能实训器件，见表一
（四）连接线
连 接 线 电工电子香蕉插头线 25
电气控制安全叠插式 25
电流测量插头线 1
（五）实验台
电源控制箱   1台
实验桌 含电气实训屏 1张
示波器支架   1个
储存柜   1个
学生凳    2张
防 腐 皮   1块

表一：电工电子技能实训器件
1、电工部分
元 件 名 称 型 号 数 量 备 注
电 笔   1
电 度 表   1
兆 欧 表   1
钳形电流表 MG28/36 1
交流电流表 85L17   5A 3 组合到一个底座，接线引到端子
交流电压表 85L17  450V 1
换相开关   1
网孔配电板   1
2P断路器   1
墙壁开关   2
墙壁插座   1
86底座   3
平 灯 头 250V/5A 3
日光灯组件 15W 1
单相电动机   1
单相闸刀 HK2-15/2 1
熔 断 丝   若干
松香、焊锡丝   若干
扎线带   若干
黑胶布、套管   若干
螺丝与塑料卡子   100套
交流接触器   3
2P熔断器 RT18-32X 1
3P熔断器 RT18-32X 1
接线端子   10孔
按钮 3H 2
热继电器   2
时间继电器   1
三相闸刀   1
变 压 器 380V/6.3V+24V+36V 1 50W
剥 线 钳   1
尖 嘴 钳   1
电 工 刀   1
剪 刀   1
钢锯架   1
吸锡器   1
镊 子   1
电烙铁及烙铁架   2
螺 丝 刀 － ＋ 4 大小各2

2、电子部分                                                       表二
元 件 名 称 型 号 数 量 备 注
多孔通用PCB焊接练习板（10cm*15cm） 2片
电子报警器制作组件 1套
电子门铃电路制作组件 1套
光控电路装配与测试组件 1套
光控电路开关制作与调试组件 1套
家用台灯调光电路焊接与调试组件 1套
航标灯制作与调试组件 1套
排风扇自动启闭电路制作与实训组件 1套
闪光灯制作和测试组件 1套
温控电路的制作与测试组件 1套
音乐门铃电路制作与测试组件 1套
六管超外差式调频收音机制作与测试组件 1套
LED数字电子钟电路组件 1套
多路抢答器等实训线路板制作组件 1套
