DB-18B 通用电力拖动实验室成套设备(带直流电机实验)
一、研制本产品的意义:
电力拖动实验室设备研制成功，解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备把交直流电机实验有机地融于一体，节省实验室，节省管理人员，节省资金。本设备安全可靠，实验操作方便，是较完善的电力拖动实验室设备。该设备是广大学校一步到位、上规模、上档次的理想选择。
该DB-18B 通用电力拖动实验室成套设备(带直流电机实验)是在“DB-18A通用电力拖动实验室成套设备”的基础上研制而成，在“DB-18A”的基础上增加交直流调压环节，直流电机调速环节，直流电机等。除能完成前者全部实验内容外，能完成教学大纲要求的基础直流电机实验。该设备研制成功，解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备把交直流电机实验有机地融于一体，节省实验室，节省管理人员，节省资金。本设备安全可靠，实验操作方便，是较完善的电力拖动实验室设备。该设备是广大学校一步到位、上规模、上档次的理想选择。
二、结构与功能：
1、学生台桌:配有学生桌12台，尺寸:160×68×80cm，一台2座，桌左右各有一个元件储存柜，中间抽屉放工具。
2、示教控制台:能分别控制12台学生桌的电源，示教屏具有演示讲解功能。其它功能与学生实验桌基本一样。
3、学生实验桌中部装有通用实验底板，实验时把元件盒插入实验板，即可连线实验。

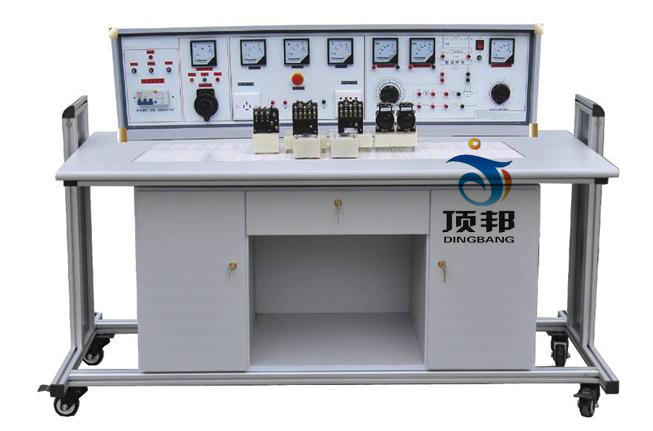

4、通用电力拖动实验台:
(1)电源输入指示
(2)UFU、VFU、WFU三相电源输入熔断器
(3)电源总开关:具有漏电，过载、短路�；すδ�
(4)电压换相开关:用来观察三相线电压，450V电压表指示。
(5)电流表2A3只，分别指示U、V、W相电流输出值。
(6)急停按钮:按到底切断实验台电源
(7)三相四线输出接线座
(8)三相电源插座
(9)220v市电插座，供外接仪器使用
(l0)电源开关:控制"交直流调压电源"
(11)FU：交直流调压电源保险座
(12)0～240V交流输出 0～240V交流输出接线座
(13)0～220V直流输出 0～220V直流输出接线座
(14)电压表250V:指示调压电源的输出电压值
(15)Ra、Rf调节旋钮
(16)Ra、Rf接线座
(17)直流电机Ia、If指示表
三、器材配备：以二十四座为例：
|
序号 |
名 称 |
型号（或规格） |
单位 |
数量 |
备 注 |
|
1 |
保险管 |
2安培 |
只 |
6×13 |
|
|
2 |
交流接触器 |
CJ10-l0A 380V |
个 |
6×13 |
已装元件盒上 |
|
3 |
指示灯 |
XD-5 |
〃 |
3×13 |
已装元件盒上 |
|
4 |
整流二极管 |
IN5408 |
只 |
5×13 |
已装元件盒上 |
|
5 |
电阻 |
RX-510Ω/30W |
〃 |
3×13 |
已装元件盒上 |
|
6 |
钮子开关 |
KN1×2 |
〃 |
3×13 |
已装元件盒上 |
|
7 |
行程开关 |
LXl9-001 |
〃 |
4×13 |
已装元件盒上 |
|
8 |
按钮-红 |
LAl9-ll |
〃 |
2×13 |
已装元件盒上 |
|
9 |
按钮-绿 |
LAl9-11 |
〃 |
4×13 |
已装元件盒上 |
|
l0 |
倒顺开关 |
KO-3 380V/10A |
〃 |
１×I3 |
已装元件盒上 |
|
11 |
三相闸刀 |
380V l5A |
〃 |
1×13 |
已装元件盒上 |
|
12 |
三相双投闸刀 |
380V l5A |
〃 |
1×13 |
已装元件盒上 |
|
13 |
热继电器 |
JRO-20/3 |
〃 |
2×13 |
已装元件盒上 |
|
14 |
时间继电器 |
JS7-1A 380V |
〃 |
2×13 |
已装元件盒上 |
|
I5 |
变压器 |
BK-25W 380V/6.3V 36V |
〃 |
１×13 |
已装元件盒上 |
|
16 |
导线 |
铜蕊线1.13MM |
米 |
若干 |
已装元件盒上 |
|
l7 |
尖咀钳 |
把 |
１×13 |
||
|
18 |
螺丝刀 |
把 |
3×13 |
||
|
19 |
万用表 |
MF-47型 |
只 |
1×13 |
大号、小号平头、十字 |
|
20 |
电动机 |
Y/Δ380V |
台 |
2×13 |
|
|
21 |
直流电机 |
台 |
１×13 |
四、实验内容：
1．闸刀开关正转控制线路
2．接触器点动正转控制线路
3．具有自锁的正转控制线路
4．具有过找�；さ恼刂葡呗�
5．倒顺开关控制正反转控制线路
6．接触器联锁的正反转控制线路
7．按钮联锁的正反转控制线路
8．按钮接触器复合联锁控制线路
9．自动往返行程控制线路
10．接触器控制串联电阻降压起动线路
11．时间继电器控制串联电阻降压控制线路
12．手动Y/△降压起动
13．接触器控制Y/△降压起动
14．时间继电器控制Y/△降压起动
15．QX3-13型Y/△自动起动控制线路
16．半波整流能耗制动控制线路
17．全波整流能耗制动控制线路
18．C620车床电气控制线路
19．手动降压起动
20．单相运行反接制动控制线路
21．电动葫芦电气控制线路
22．C6163车床电气控制线路
23．控制电路联锁控制线路
24．主电路联锁控制线路
25．直流电机启动
26．直流电机的调速
27．直流电机的反转
28．直流电机制动实验
