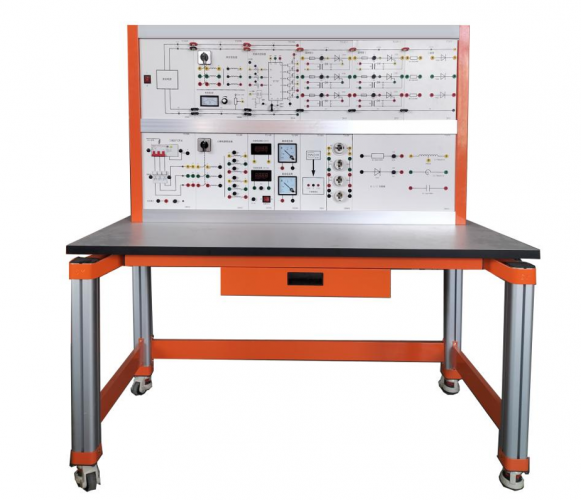

DB-780F 电力电子技师实训考核装置
一、产品概述
电力电子技师实训考核装置为满足学校对技师和高级维修电工的培训及技能考核而设计，能反映电力电子实训技术的发展对工厂企业应用的及时性和先进性，结合上海科学技术出版社出版的《职业技能鉴定培训教材维修电工高级》中相关内容及要求，以科学的手段对相关工种技术工人进行实训、考核、鉴定；其同时也适合各大中专院�？璧摹兜缌Φ缱友А�、《变流技术》等课程学生实验、实训的电力电子实验室设备。
二、产品特点
1. 电力电子技师实训考核装置的控制屏采用框架式结构，实训考核组件可以自由结合，通用性强，增加核心部件即可扩展新课题的实训。
2. 电力电子技师实训考核装置采用德国流行的实训考核装置结构、技术和方法，合理科学，实训从简到难，循序渐进的原则，注重学员对电力电子线路细节分析及实际运用。
3. 电力电子技师实训考核装置�；すδ芡晟�、工艺先进、造型大方。
三、技术性能
1.输入电源: 三相四线(或三相五线)～380V±10% 50Hz
2.工作环境: 温度-10℃～+40℃ 相对湿度＜85%（25℃）海拨＜4000m
3.装置容量：＜1.0kVA
4.外形尺寸：140cm×70cm×150cm
四、设备配置构成与配备
(一)实训桌:1400x700MM，铝木结构。
实训桌采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。
(二)挂箱支架:长1400MM，上下二层，内有滑槽。
(三)实训模块配置:三相电源变压器、同步变压器模块、双脉冲控制器、晶闸管Ⅰ、晶闸管Ⅱ、二极管板、负载板（电阻，电容，电感）、三相整流电路、灯泡负载板，交流电压表，交流电流表�？椋绷鞯缪贡�，直流电流表等。
(四)附件:电源插座挂板1块、安全导线30根、标准导线30根、短接桥10只、数字万用表1只。
五、实训项目
1、三相半波可控整流电路(电感性负载)
2、三相桥式半控整流电路(电阻性负载)
3、三相桥式半控整流电路(电感性负载)
4、三相桥式全控整流电路(电阻性负载)
5、三相桥式全控整流电路(大电感性负载)
