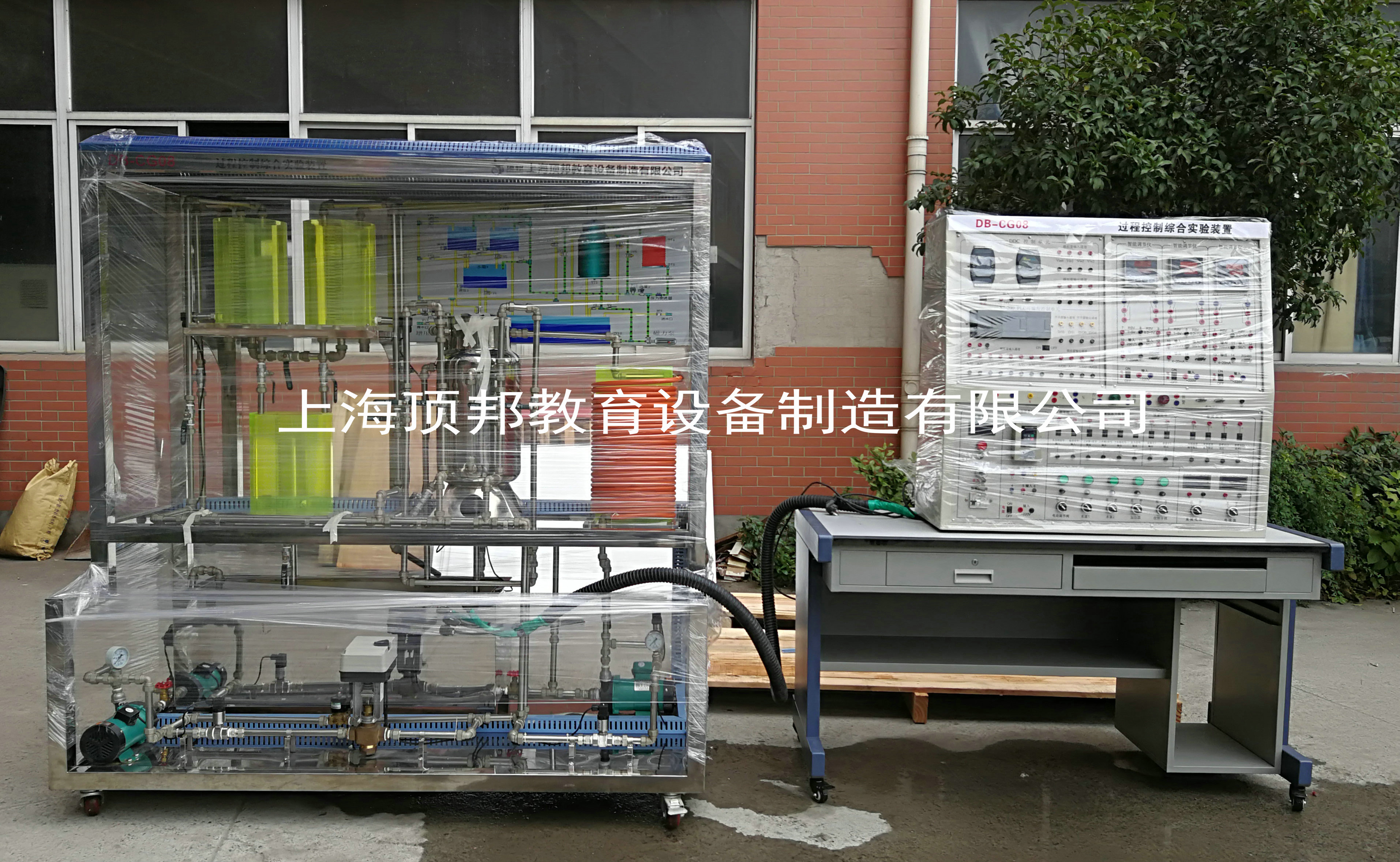

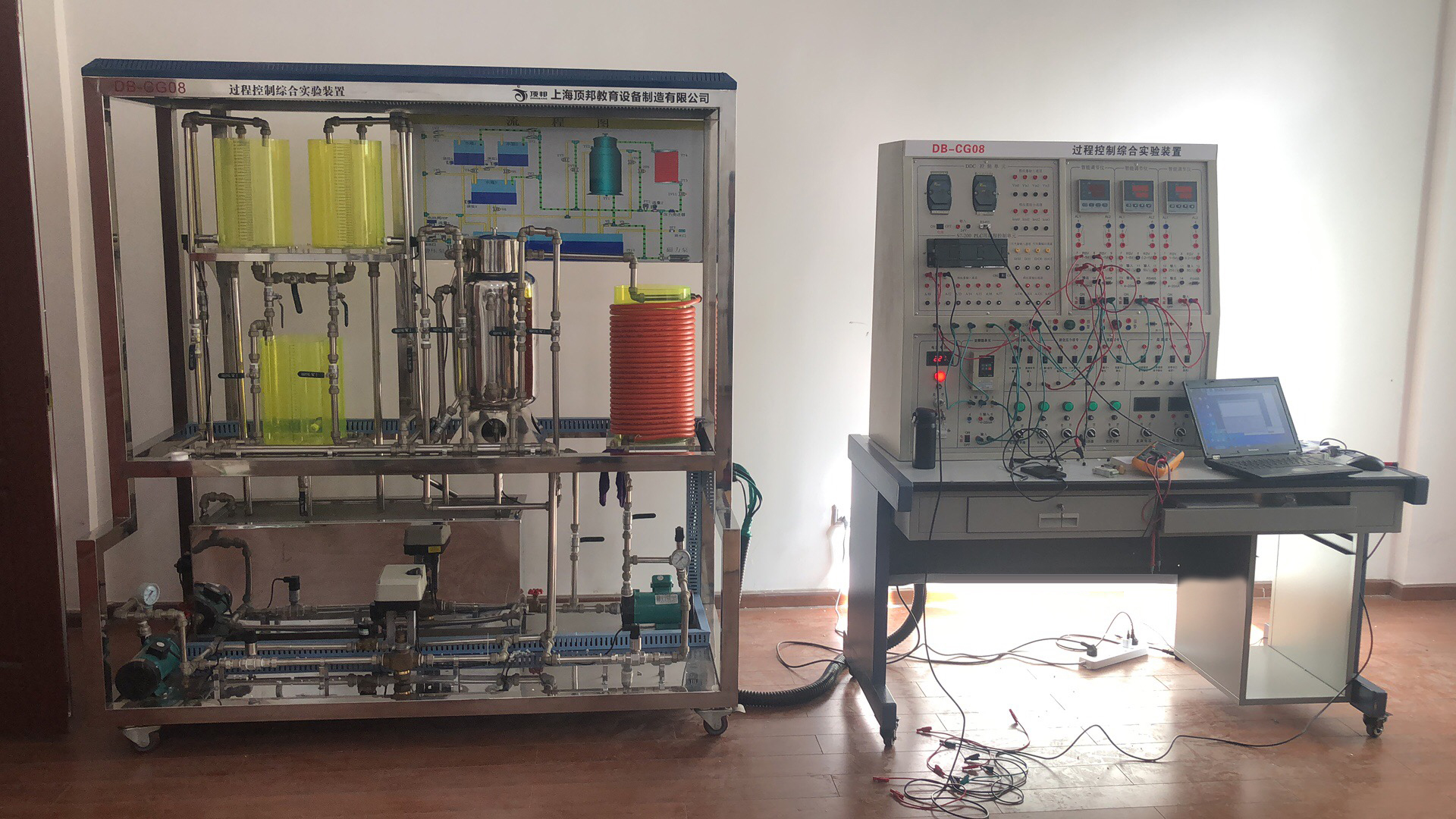

DB-CG08 高级型过程控制综合实验装置
一、概述：
过程控制综合实验装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，采用声光报警系统，并提供用户更友好的二次开发接口。
1、功能：
(1)、可满足“自动调节原理”，“过程控制”，“控制仪表”，“自动检测技术与传感器”,“计算机”及相关课程的教学实验需求；
(2)、可作为有关企业技术人员、仪表操作人员、系统运行监控人员的实习、培训实验设备。
2、技术支持：
我公司依托强大的技术支持，拥有过程控制实验装置的自主开发能力。在产品的基础上，结合控制领域的新理论、新方法，公司将源源不断研制和创新实验设备，开发各种先进控制算法，以适应高校教学实验改革，满足现代化教育发展的需要，促进向更高层次发展。
公司倡导诚信服务，竭力做好客户服务和技术支持工作。通过直观真实的实验，使学生全面系统地了解过程控制系统的特性，学习掌握控制系统的设计与实现方法。
二、产品结构与特点：
1、外形结构：
（1）、分体式设计，模块化组装式结构，可以根据不同的需要选择仪表控制、PLC控制，DDC控制组成不同的控制系统。
（2）、三水箱配置；双路供水系统。
（3）、实验柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
（4）、人性化设计，配有储水箱，进排水自控装置，减轻实验人员劳动强度。配有实验专用线的挂线架，取线挂线方便、整洁、美观。为实验文明操作提供条件。
（5）、装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
（6）、安全度高，系统配有漏电�；�，带保护套的专用实验电源连线，及温控箱防止无水加温自动控制等，力求�；と松怼⑸璞赴踩�。
（7）、开放度好，在教师指导下，学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。
（8）锅炉加热程控�；は低�
A、锅炉加热内胆加由水位液位�；ぷ爸�，水位不达到一定的高度，控制系统不能控制可控硅调压器工作。
B、电加热管电源控制开关采用钥匙开关，不实验时，由教师�；し胖迷砍�，避免无关人员误操作。
（9）、电源�；ご胧�
A、加有电流型漏电�；て�。
B、三相电源加有保险管，防止断路。
（10）、电源启停控制方式；
采用启停按钮控制接触器来控制电源的启停。
（11）、漏电�；ぷ爸眉鞍踩院桶踩信�；
A、各种电源及各种仪表的可靠的保护功能
B、各种电源及各种仪表的强电采用开关控制，学生不自行接线，不存在强弱电混插的问题。
C、实验强电接线插头采用封闭式结构，防止触电事故的发生。

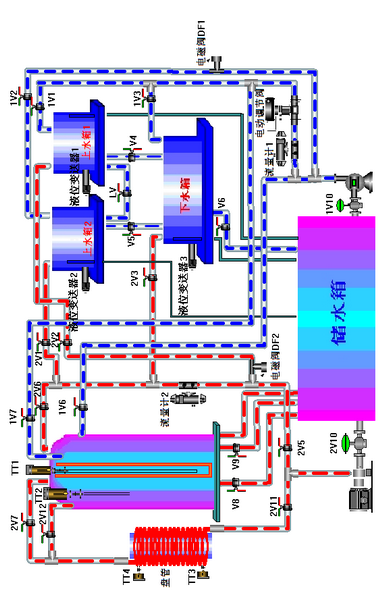

(8)、系统水路图
三、技术参数与要求:
1、供电电源
单相交流电源：220VAC±10%、50Hz±5%、16A，系统必需接地良好。
2、实验室应有水源和进排水口。进排水口与设备间距离一般要求小于10米
3、系统仪表的输入、输出信号符合IEC标准
（1）变送器电流源信号：4-20mADC。
（2）仪表采样：1-5V（250Ω）/0.2-1V（50Ω）
4、系统提供直流线性稳压电源（朝阳电源产品） 24VDC/1A。
5、上位计算机组态软件
(1)、应用MCGS（Monitor and Control Generated System）全中文工控组态软件进行开发的实验系统。运行环境要求，参见MCGS用户指南�？梢宰槌赏�,一台老师机可以控制十几台学生机,实现数据共享。
(2)、编程软件WINCC5.1
6、外形尺寸（组合后）：2200mmX1900mmX700mm。
7、重量：实验柜，约重200Kg；实验台+实验架，约重250Kg

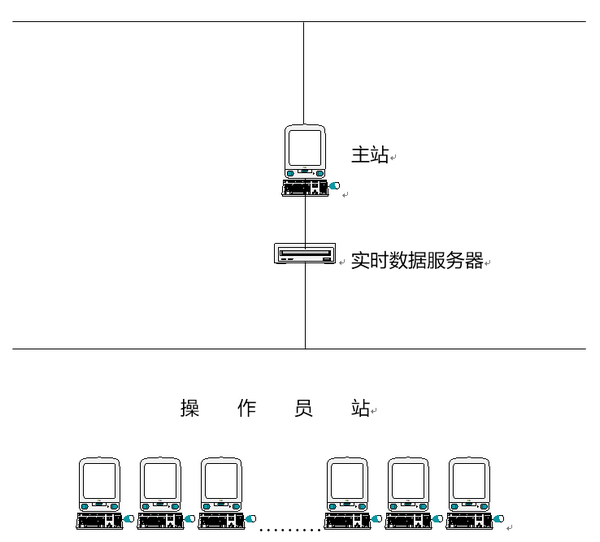

7、网络示意图：
四、系统配置
| 执 行 机 构 | ||||
| 名称 | 单位 | 数量 | 备注 | 特点 |
| HONEYWELL智能电动调节阀 | 只 | 1 | 等百分比特性内置侍服放大器,稀土永磁同步电机,体积小,力矩大.工作电压 24VAC，输入电流4-20mADC(美国) | 等百分比特性内置侍服放大器,稀土永磁同步电机,体积小,力矩大,比普通的电动阀贵 |
| 磁力泵 | 台 | 1 | 无泄漏，低噪音，二相220VAC，90W | 声音比较小,有利于实验室保持安静,工作的稳定性非常好 |
| 磁力泵 | 台 | 1 | 无泄漏，低噪音，二相220VAC，250W。 | |
| 变频器 | 只 | 1 |
输入电源：220VAC，50Hz；输出：三相220VAC0.4Kw； 输出频率变化范围：0-250Hz，实际应用设定为50/60Hz； 信号输入：4-20mADC。 |
|
| 温控调压�？�+散热器 | 套 | 1 | 全隔离单相交流可控硅调压�？椋豢刂菩藕牛�4-20mADC。 | 自行设计性能可靠安全 |
| 加热环 | 只 | 1 | 功率：1800W，220VAC。 | |
| 传 感 变 送 器 | ||||
| 扩散硅压力（液位）变送器 | 只 | 3 | 选用美国NovaSensor原装进口的扩散硅隔离探头。0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢（1Cri18Ni9Ti）。 | 不锈钢隔离膜片,适用范围广,高精度,高温定性,高可靠性,结构精巧安装方便,零点漂移小,它的价格是普通的传感器的两倍 |
| 压力变送器 | 只 | 1 | 选用美国NovaSensor原装进口的扩散硅隔离探头。0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢（1Cri18Ni9Ti）。 | |
| Pt100温度传感器及温度变送器 | 套 | 5 | Pt100：A级；温度变送器：0.5级精度，0-100℃。 | |
| 涡轮流量计及流量变送器 | 套 | 2 | （1）量程：选0-800L/h；（2）输出信号：4-20mADC；（3）精度：0.2级。 | 结构小巧精致,安装方便,精度高 |
| 控 制 单 元 | ||||
| PLC | 块 | 1 | S7-200 SMART | |
| DDC | 台 | 1 | 8路模拟量输入, 4路模拟量输出 | 方便学生掌握编程的技巧 免费赠送 |
| 智能仪表 | 只 | 3 |
变送器电流源信号：4-20mADC。 仪表采样：1-5V（250Ω）/0.2-1V（50Ω） |
宇光 |
| 软 件 系 统 | ||||
| MCGS组态软件（200点） | 只 | 1 | 破解版 | |
| DDC系统实验软件 | 套 | 1 | ||
| 仪表系统实验软件 | 套 | 1 | 计算机控制和仪表控制 | 能够实现两种控制方式 |
| PLC系统实验软件 | 套 | 1 | ||
| WINCC5.1系统组态软件 | 套 | 多变量控制实验-PLC实验指导书 | ||
| 其 它 设 备 | |||
| 实验用淡蓝色透明有机玻璃水箱 | 只 | 3 | 三个圆型有机玻璃水箱 |
| 不锈钢温控实验箱 | 只 | 1 | 由加热箱、冷却箱、溢流箱、加热环、Pt100、温度变送器组成，加热箱内无水断电�；ぷ爸茫卜乐刮露雀缮�。 |
| 不锈钢储水箱 | 只 | 1 | 内有独特的结构设计和不锈钢过滤网，拆洗方便 |
| 储水箱自动进、排水装置 | 套 | 1 | 自动进排水减轻实验老师工作 |
| 接触器 | 只 | 4 | 施耐德（德国） |
| 继电器 | 只 | 4 | 欧姆龙（日本） |
| 电磁阀 | 只 | 4 | 三力信（国产） |
| 液面探头 | 只 | 2 | 自制 |
| 配有24v直流稳压电源 | 只 | 2 | 朝阳电源 |
| 全部不锈钢管及配件，增加设备的使用寿命。 | 套 | 1 | 外加工 |
| 实验柜 | 台 | 1 | 2000mm（高）×1200mm（长）×700mm（宽）；采用全开放式设计，美观大方，操作维护方便 |
| 实验台及实验架 | 套 | 1 | 外加工2000mm（高）×1200mm（长）×700mm（宽） |
| 声光报警系统 | 套 | 1 | 可用于液位、温度、压力、流量等上下限值报警 |
| 锅炉�；は低� | 套 | 1 | 锅炉加热防干烧系统 |
