机械原理陈列柜使用说明书
机械原理陈列柜该陈列柜分十个柜，单柜控制式，在每一个柜都装有单片机电脑控制板，柜体采用整体结构，在柜体后面都要电源连接口，用双扭线输入电压为~220V，在前面面板上装有总开关和日关灯开关。在柜内装有两组AC-DC开关电源，一组是供单片机使用，输出电压为直流12V有单片机控制电机运转。另一组是供扩大器应用，输出电压为直流12V。在柜内使用的小型电机电压使用~220V。
使用方法：
1、 打开总开关，需要灯时再打开灯开关，关灯亮；

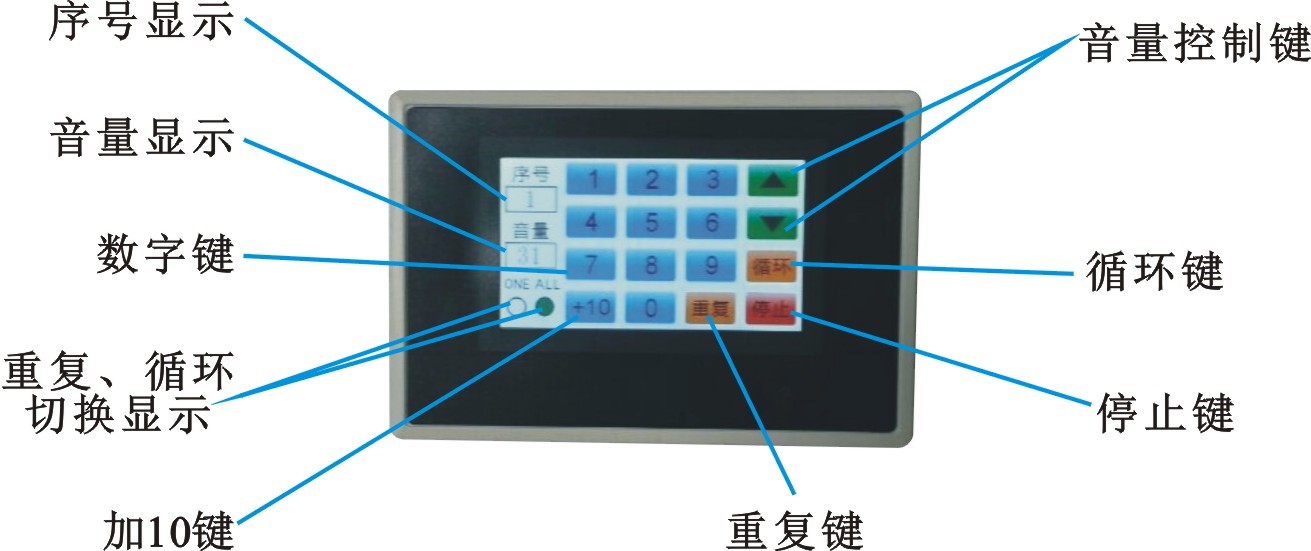

2、 数字键的使用；按数字1-9、+10、0。例如按2液晶屏序号显示 2时，就在该柜的编第2个模型运转，同时声音也讲解第2个模型的原理。如模型超过 9 以上，例如12模型要运动，就按+10键，再按2键，同时声音也讲解第12个模型的原理和运动。如要第10个模型运动就按+10键再按0键就可以了。
3、 ▲和▼键是来控制音量高与低，按▲键声音就高，按▼键声音就往下底。同时显示音量数值，最高为0－31，一般设计开启声音为最大声音。
4、循环键；当你按循环键时它就从第1个模型开始运动，自动讲解到这个柜的最后一个停止。（�？仄魃习粗馗醇壕料允続LL是绿色表示循环，再按一次就显示ONE是绿色表示重复），在循环播放如有不运转现象随时可按播放启动键继续运转和讲解。
5、 重复键；是你需要专看一个模型运动和解说时使用。例如我需要看第3个模型运
动，就按数字3等它开始运动，随时按重复键 ONE显示绿色，它运动的就是第3个模型和讲解。
6、 停止键：在任何的情况下按停止键，柜内的模型和声音讲解同时停止。
注意事项：
1、陈列柜内运动的模型都有减速电机连接运转，不能用手乱摆转动以免损坏电机。
2、在柜体内的模型要保持清洁。
3、机械运动要经常加油，保持运转灵活。
4、使用后要关好所有开关，以免长期通电，造成电源和单片机受损。
DB-33 机械原理陈列柜
一、概述：
《机械原理》示教陈列柜是根据大、中专院校、技校、职业学校的机械原理教学大纲设计的电化教学设备。演示形象逼真，运行可靠，制作工艺美观，使用本陈列柜可提高教学效果，节约学时是一套现代化机械课程教学应用实验室设备。
二、技术规格：
1、本陈列柜共分十个单体陈列柜组成，陈列柜体外形尺寸：1200×530×1900mm（长×宽×高）
2、具有多功能语音播放控制系统。语音解说同步演示，采用单独驱动由电脑或电子设备控制运转演示�？刂撇捎靡壕Тッ量刂坪鸵？乜刂谱远诵薪步�、可顺序循环与重复播放运转，又能根据教材、教学需要而任意选择还是单独演示等。解说词播放在100平方房内声音宏亮。
3、柜体采用1.0mm厚的SPCC冷扎板焊接而成，表面采用中温磷化喷塑制作，柜体刚性好。柜内陈列面板为超豪华铝塑夹层板，承载性好。板面附有必要的图表和文字说明，外形美观大方，经久耐用。
4、柜顶部装有照明日光灯，柜背设有对开门，有利维护设备和方便维修。柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。柜底装有万向轮，方便移动，符合人机工程要求。
《机械原理》示教陈列柜是根据大、中专院校、技校、职业学校的机械原理教学大纲设计的电化教学设备。演示形象逼真，运行可靠，制作工艺美观，使用本陈列柜可提高教学效果，节约学时是一套现代化机械课程教学应用实验室设备。
二、技术规格：
1、本陈列柜共分十个单体陈列柜组成，陈列柜体外形尺寸：1200×530×1900mm（长×宽×高）
2、具有多功能语音播放控制系统。语音解说同步演示，采用单独驱动由电脑或电子设备控制运转演示�？刂撇捎靡壕Тッ量刂坪鸵？乜刂谱远诵薪步�、可顺序循环与重复播放运转，又能根据教材、教学需要而任意选择还是单独演示等。解说词播放在100平方房内声音宏亮。
3、柜体采用1.0mm厚的SPCC冷扎板焊接而成，表面采用中温磷化喷塑制作，柜体刚性好。柜内陈列面板为超豪华铝塑夹层板，承载性好。板面附有必要的图表和文字说明，外形美观大方，经久耐用。
4、柜顶部装有照明日光灯，柜背设有对开门，有利维护设备和方便维修。柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。柜底装有万向轮，方便移动，符合人机工程要求。
三、陈列柜的基本参数及配置：
| 序号与名称 | 陈 列 柜 内 容 |
|
第一柜 机器与机构 |
前言、内燃机、蒸汽机、缝纫机、牛头刨床、球面高副、螺旋副、移动副、曲面副、球面副、圆柱副、转动副 |
|
第二柜 平面连杆机构的基本形式 |
铰链四杆机构：曲柄摇杆机构2件、双曲柄机构、双摇杆机构2件。 单移动副机构：曲柄滑块机构、曲柄摇块机构、转动导杆机构、移动导杆机构 双移动副机构：曲柄移动导机构、双滑块机构、双转块机构 |
|
第三柜 平面连杆机构 |
机构运动简图：泵2件、泵的简图2件、颚式破碎机与间图。 连杆机构：飞剪、压包机、翻转机构、摄影升降机、天平、起重机。 |
|
第四柜 凸轮机构的形式 |
盘形凸轮3件：滚子、尖端、平面、移动凸轮轮、槽凸轮机构、交叉槽凸轮机构、等径凸轮机构、等宽凸轮机构、主回凸轮机构、球面凸轮机构、圆锥凸轮机构、圆柱凸轮机构。 |
|
第五柜 齿轮传动的各种类型 |
平行轴传动：外啮合直齿圆柱齿轮机构、内啮合直齿轮机构、直齿轮齿条机构、斜齿圆柱齿轮机构、人字圆柱齿轮机构。 相交轮传动：直齿圆锥齿轮机构、双曲线圆锥齿轮机构、斜齿圆锥齿轮机构 相错轴传动：螺旋齿轮机构、螺旋齿轮齿条机构、圆柱蜗杆蜗轮机构、弧面蜗杆蜗轮机构。 |
|
第六柜 轮系的基本形成 |
渐开线齿轮各部分名称、浙开线的形成、摆线的形成、齿数、模数、压力解、齿高系数。 |
|
第七柜 轮系的基本形成 |
周转轮系、差动轮系、行星轮系、定轴轮系合并一件、获得大传动比，实现特定的运动、运动的合成、旋转线、用于传递、运动的分解、谐波运动减速器，摆线针轮行星减速器、汽车差速器两种动作。 |
|
第八柜 间歇运动机构 |
齿式棘轮机构2件、摩擦式棘轮机构、外啮合槽轮机构，内槽轮机构，球面槽轮机构、渐开线不完全齿轮机构、摆线针轮不完全轮机构（2件）、凸轮式间歇机构2件、停歇连杆机构、停歇导杆机构 |
|
第九柜 组合机构 |
串联组合：行程扩大机构、换向传动机构 并联组合：齿轮连杆曲线、实验给定轨迹的机构2件、实验变速运动的机构、同轴槽轮机构，误差校正机构、电动马游艺机装置。 |
|
第十械 空间连杆机构 |
空间四村结构：RSSR空间四杆机构、RCCR联轴节、单万向节、双万向节、4R揉面机构、RRSRR角度传动的空间五杆机构、空间六杆机构的萨勒特机构。 |
