实验六 音乐喷泉控制
（一）实验目的
1.掌握传送、比较指令及可逆计数器的使用方法。
2.掌握用 PLC 控制音乐喷水池。
（二）实验器材
-
PC 机
-
PLC 实验台（箱）
3.音乐喷泉�？�
4.通讯电缆
5.导线若干
（三）实验内容及步骤
1.设计要求
设计一个音乐喷泉控制程序。Y0 亮；Y1→Y2→Y3→ Y4→Y5→Y6→Y7 依次亮，
Y0、Y1、Y2、Y3、Y4、Y5、Y6、Y7 同时亮。

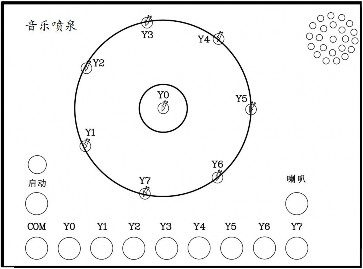

该模块利用利用 8 个 LED 来显示音乐喷泉的工作状态。音乐喷泉模块如图 4.14 所示。
2.确定输入输出地址、并编写程序。
图 4.14
3.编译程序，无误后下载至 PLC 主机的存储器中，并运行程序。
4.调试程序，直至符合设计要求。
5.I/O 分配表，如表 4.6 所示：
|
输入部分（IN） |
||
|
代号 |
功能 |
地址 |
|
启动 |
启动/停止按钮 |
I0.1 |
|
输出部分（OUT） |
||
|
代号 |
功能 |
地址 |
|
Y0 |
Y0 显示 |
Q0.0 |
|
Y1 |
Y1 显示 |
Q0.1 |
|
Y2 |
Y2 显示 |
Q0.2 |
|
Y3 |
Y3 显示 |
Q0.3 |
|
Y4 |
Y4 显示 |
Q0.4 |
|
Y5 |
Y5 显示 |
Q0.5 |
|
Y6 |
Y6 显示 |
Q0.6 |
|
Y7 |
Y7 显示 |
Q0.7 |
|
喇叭 |
播放音乐 |
Q1.0 |
表 4.6
6.参考程序
参考程序见光盘（音乐喷水池）
