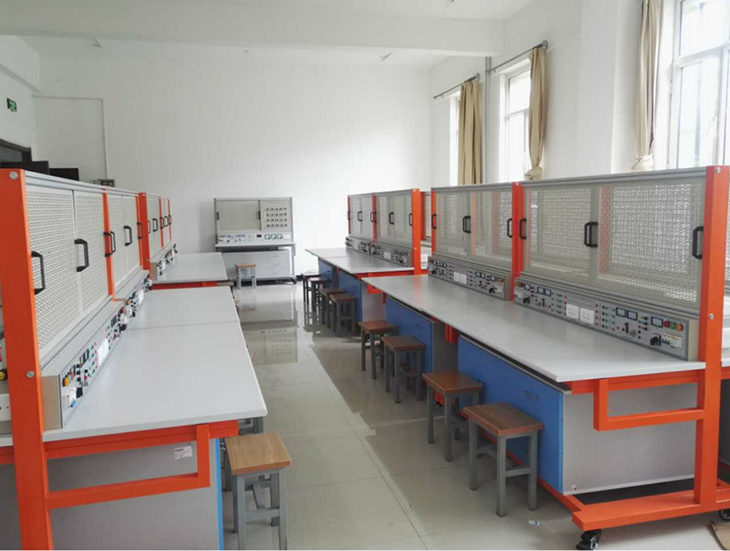

高级维修电工考核实训台由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。
根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，高级维修电工考核实训台适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。对实训场所不多、教学经费投入受限制的学校，高级维修电工考核实训台是一种理想的职业教育实训设备。
一、高级维修电工考核实训设备技术指标
1. 外型：整体尺寸1600mm×750mm×1638mm；
2. 实训台架的材料：钢板、铝合金结构；
3. 电源：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线380V 接插式2组、220V插座式2组，均通过组合开关进行关断。
4.整流二极管：提供整流二极管1N5408四个，用于能耗制动电路。
5.可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；固定DC24V/2A电源2组。
6.功率电阻
提供75Ω/75W功率电阻三个，用于降压启动电路，提供10Ω/25W功率电阻一个，用于能耗制动电路。
7. ★实验室智慧用电安全控制系统；
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大�；すδ�；电源具有一键锁定功能，处理故障时，防止漏电�；て骱险�，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
（1）、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。
（2）、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑性冻炭刂浦悄芸氐耐ǘ稀�
3、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能�？梢患艉凸乇账猩璞�，可单独控制每台设备的开关。
（3）、后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：①、包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间。
②、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。
现场需对功能逐一演示，提供有效、权威的证明文件，证实该产品的可靠、安全、先进性。
8. 保护：熔断器作短路�；�，断路器具有过载保护，漏电开关具有漏电�；すδ�，漏电保护动作电流≤30mA。
二、 高级维修电工考核实训设备结构功能
1、以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条40mm×40mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源�；ぷ爸�、电源指示装置、电源输出；
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
3、实训储物柜钢制结构采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×600mm×510mm。
4、网孔板：采用数控冲床精加工而成，网孔分布合理、均匀�？拙锻骋�，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM，大小不小于700*550MM。
★5、PLC主机挂箱：三菱FX3U-48mR主机，集成数字量I/O（24路数字量输入，124路数字量输出），才用双接口接法，便于和PLC模拟控制对象以及电气控制的连接。
★6、PLC模拟控制对象：包含模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带等模拟控制实训（不少于36实训�？椋�，指示灯采用贴片双色LED，面板采用3D立体彩色搭配设计，使模拟对象更直观立体，开关采用自复位兼自锁一体设计使实训能灵活实用，为适用各类PLC�？榫哂惺淙胄藕鸥叩偷缙角谢还δ�。
7、电脑桌：钢木铝结构，带键盘，设有主机托板，背部设有显示器防护板，造型美观大方，科学合理。
8、钢木方凳：钢制方管焊接，表面喷塑处理，凳面才用25mm高密度层压板封边特制，脚部设有防滑橡胶。
三、参考实训项目
（一）电工部分
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．接触器联锁的正反转控制线路
17．按钮联锁的三相异步电动机正反转控制线路
18．双重联锁的三相异步电动机正反转控制线路
19．三相异步电动机多地控制
20．工作台自动往返控制线路
21．三相异步电动机串电阻降压启动控制线路
22．三相异步电动机能耗制动控制线路
23.按钮切换的双速电动机控制电路连接实训；
24.时间继电器切换的双速电动机控制电路连接实训；
（二）PLC部分
1）与、或、非逻辑功能测试
2）定时器、计数器功能测试
3）跳转、分支功能训练
4）移位寄存器测试
5）数据处理功能训练
6）微分、位操作测试
7）三层电梯控制
8）自动售货机
9）机械手
10）自动门
11）天塔之光
12）全自动洗衣机
13）自动成型机
14）红绿灯
15）装配流水线
16）四路抢答器
17）音乐喷泉
18）轧钢机
19）邮件分拣
20）物料分拣
21）多级传输
22）八段码显示
23）多种液体混合
24）双面铣床
25）电镀槽
26）交流电机正反转控制
27）小车运动
28）搅拌站
29）汽车灯光控制
30)汽车火花塞点火控制
31)加工中心控制
32)隧道监控
33)自动扶梯
34)CA6140普通车床PLC改造控制
35）X62W万能铣床PLC改造控制
36）T68卧式镗床PLC改造控制
37）M7120平面磨床PLC改造控制
38）Z3050摇臂钻床PLC改造控制
39）电动葫芦PLC改造控制
40）Z35摇臂钻床PLC改造控制
41）M1432A万能外圆磨床PLC改造控制
42）PLC控制三相异步电动机Y/△控制线路
43）PLC控制三相异步电动机正反转控制线路
44）PLC控制三相异步电动机串电阻降压启动控制线路
45）PLC控制三相异步电动机能耗制动控制线路.........
（三）基于变频器的电机拖动与控制实训
1．变频器功能参数设置与操作
2．变频器报警与�；すδ�
3．多段速度选择变频调速
4．外部端子点动控制
5．控制电机正反转运动控制
6．控制电机运行时间操作
7．瞬间停电变频器参数设定
8．外部电压变频调速
9．三相异步电动机的变频开环调速
（四）PLC、变频器的电机拖动与控制实训
1．基于PLC控制的多段速选择变频调速
2．基于PLC控制的变频器开环调速

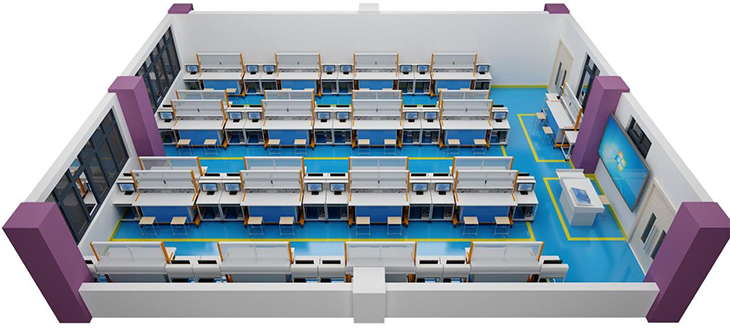

四、 全室参考配置表（以10台/20座为例）
| 序号 | 名 称 | 每台数量 | 全室数量 | 单位 | 备 注 |
| 1. | 控制屏 | 1 | 10 | 套 | |
| 2. | 实训桌 | 1 | 10 | 张 | |
| 3. | 储存柜 | 1 | 10 | 台 | |
| 4. | 学生凳 | 2 | 20 | 张 | |
| 5. | 电脑桌 | 2 | 20 | 张 | |
| 6. | 网孔板 | 2 | 20 | 块 | |
| 7. | 器材配备 | 1 | 10 | 套 | 见表一 |
| 8. | 实训指导书 | 1 | 10 | 本 | |
| 9. | 编程电缆 | 2 | 20 | 条 | |
| 10. | IC卡 | 1 | 11 | 张 | |
| 11. | 实训导线 | 2 | 20 | 套 | |
| 12. | 绝缘皮 | 1 | 10 | 张 | |
| 13. | 配套参考程序 | 1 | 10 | 套 | |
| 14. | 配套教学资源 | 1 | 10 | 点 | 见附件 |
| 序号 | 名 称 | 型号与规格 | 数 量 | |
| 1 | 电器元件 | 单相电度表 | DD862-2 | 2 |
| 单相漏电开关 | DZ47LE32 C16 1P+N | 2 | ||
| 双联开关 | 86型 | 2 | ||
| 平灯头 | E27 | 4 | ||
| 插座 | 86型 | 2 | ||
| 电流互感器 | BH-0.66 | 2 | ||
| 底盒 | 86型 | 6 | ||
| 声控开关 | 86型 | 2 | ||
| PLC主机�？� | FX3U-48MR | 2 | ||
| PLC模拟控制对象 | 2 | |||
| PLC模拟控制模块 | 2 | |||
| 变频器 | D740-0.4K-CH | 2 | ||
| 漏电�；ざ下菲� | DZ47LE-32 4P C16 | 2 | ||
| 低压断路器 | DZ108-20/10 | 2 | ||
| 螺旋式保险盒 | RL1-15/3A | 6 | ||
| 直插式保险盒 | RT14-20/2A | 4 | ||
| 交流接触器 | CJX2-0910 | 6 | ||
| 辅助触头 | F4-22 | 6 | ||
| 热继电器 | NR2-25 | 2 | ||
| 通电延时时间继电器 | ST3PA-B/220V（0-60S） | 2 | ||
| 时间继电器座 | PF-083A | 2 | ||
| 3H按钮 | 含按钮LA38-11BN | 4 | ||
| 行程开关 | LX09-222 | 4 | ||
| 行程开关 | LX09-001 | 4 | ||
| 倒顺开关 | K03-15 | 2 | ||
| 日光灯管 | Y210RR25/10W | 2 | ||
| 镇流器 | 13W | 2 | ||
| 日光灯座 | 4 | |||
| 接线端子排 | 10 | |||
| G形导轨 | 2 | |||
| 走线槽 | 3米 | |||
| 螺丝 | 180 | |||
| 2 | 常用工具 | 数字万用表 | 1 | |
| 螺丝刀 | 2 | |||
| 尖嘴钳 | 2 | |||
| 剥线钳 | 1 | |||
| 3 | 电机 | 三相鼠笼异步电动机 | 380V/Y/△180W，单速 | 1 |
| 三相鼠笼异步电动机 | 380V/Y/△180W，单速，配离心开关 | 1 | ||
| 三相双速异步电动机 | 额定电压:三相 AC 380 ,180W | 1 | ||
