一、实训目的：
1．掌握MM440变频器的模拟信号控制；
2．掌握MM440变频器基本参数的输入方法；
3．熟练掌握MM440变频器的运行操作过程。
二、实训预习
MM440变频器可以通过6个数字输入端口对电动机进行正反转运行、正反转点动运行方向控制.可通过基本操作板,按频率调节按键可增加和减少输出频率,从而设置正反向转速的大小。也可以由模拟输入端控制电动机转速的大小。本任务的目的就是通过模拟输入端的模拟量控制电动机转速的大小。
MM440变频器的“1”、“2”输出端为用户的给定单元提供了一个高精度的+10V直流稳压电源�？衫米俚鹘诘缥黄鞔诘缏分�,调节电位器, 改变输入端口AIN1+给定的模拟输入电压,变频器的输入量将紧紧跟踪给定量的变化,从而平滑无极地调节电动机转速的大小。
MM440变频器为用户提供了两对模拟输入端口，即端口“3”、“4”和端口“10”、“11”，通过设置P0701的参数值，使数字输入“5”端口据有正转控制功能；通过设置P0702的参数值，使数字输入“6”端口具有反转控制功能；模拟输入“3”、“4”端口外接电位器，通过“3”端口输入大小可调的模拟电压信号，控制电动机转速的大小。即由数字输入端控制电动机转速的方向，由模拟输入端控制转速的大小。
三、实训项目
用开关S1，S2控制实现电动机起停工能，由模拟输入端控制电动机转速的大小。
四、实训设备
| 序号 | 型 号 | 名 称 | 备注 |
| 1 | GDQ01 | 电源仪表控制屏 | 1套 |
| 2 | ACM-1 | 西门子MM440变频调速器 | 1件 |
| 3 | DQ10 | 三相鼠笼异步电动机（380V/Y） | 1台 |
| 4 | 实验连接线（2种） | 1套 |
1．控制要求：
1） “5”端口设为正转控制。 2） “6”端口设为反转控制。 3） “3”、“4”模拟端口调电动机转速大小。

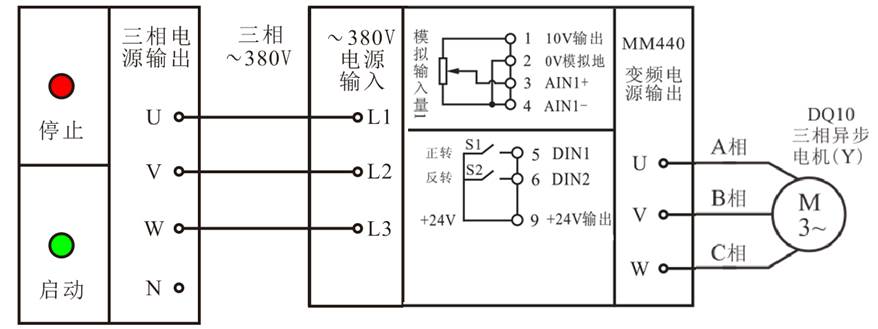

变频器模拟信号控制接线如图7-3所示，电动机按星形接法。检查电路正确无误后，合上主电源开关。
图7-3 MM440变频器模拟信号控制接线图
2. 参数设置
检查接线正确后，合上变频器电源，先恢复变频器工厂缺省值，然后再设置实验用参数。
1）、恢复变频器工厂缺省值，设置电动机参数。
| P0010=30 | P0970=1 | 按P键（10s完成） | ||
|
P0003=1 设用户访问级为标准级 P0010=1 快速调试 |
||||
| 参数号 | 设置值 | 说明 | ||
| P0100 | 0 | 功率以KW表示，频率为50Hz | ||
| P0304 | 380 | 电动机额定电压(V) | ||
| P0305 | 1.12 | 电动机额定电流(A) | ||
| P0307 | 0.37 | 电动机额定功率(kW) | ||
| P0310 | 50 | 电动机额定频率(Hz) | ||
| P0311 | 1400 | 电动机额定转速r/min | ||
| 以上参数设置完成后，设P0010=0,变频器可正常运行。 | ||||
|
P0003=1 设用户访问级为标准级 P0004=7 命令和数字I/O |
|||
| 参数号 | 出厂值 | 设置值 | 说明 |
| P0700 | 2 | 2 | 命令源选择“由端子排输入”，这时变频器只能从端口控制，而不能由前操作面板控制。 |
|
P0003=2 设用户访问级为扩展级 P0004=7 命令和数字I/O |
|||
| P0701 | 1 | 1 | ON接通正转，OFF停止 |
| P0702 | 1 | 2 | ON接通反转，OFF停止 |
|
P0003=1 设用户访问级为标准级 P0004=10 设定值通道和斜坡函数发生器 |
|||
| P1000 | 2 | 2 | 频率设定值选择为“模拟输入” |
| *P1080 | 0 | 0 | 电动机运行的最低频率（HZ） |
| *P1082 | 50 | 50 | 电动机运行的最高频率（HZ） |
| P1120 | 10 | 5 | 斜坡上升时间(S) |
| P1121 | 10 | 5 | 斜坡下降时间(S) |
（1）电动机正转与调速
其他开关全部拨在“断”位置，接通电动机正转开关S1，数字输入端口DINI为”ON”,电动机正转运行,转速由外接电位器RP1来控制,模拟电压信号在0~10V之间变化，对应变频器的频率在0~50Hz之间变化，对应电动机的转速在0~1500 r∕min之间变化。当电动机正转开关S1时拨向“断”位置时，电动机停止运转。
（2）电动机反转与调速
其他开关全部拨在“断”位置，接通电动机正转开关S2，数字输入端口DIN2为”ON”,电动机反转运行,转速由外接电位器RP1来控制,模拟电压信号在0~10V之间变化，对应变频器的频率在0~50Hz之间变化，对应电动机的转速在0~1500 r∕min之间变化。当电动机正转开关S2拨向“断”位置时，电动机停止运转。
六、成绩评价表
成绩评价见表7-9。
表 7-9 成绩评价表
| 序号 | 主要内容 | 考核要求 | 评分标准 | 配分 | 扣分 | 得分 |
| 1 | 接线 | 能正确使用工具和仪表，按照电路图正确接线 |
1.接线按照不规范，每处扣5-10分 2.接线错误，扣20分 |
30 | ||
| 2 | 参数设置 | 能根据任务要求正确设置变频器参数 |
1.参数设置不全，每处扣5分 2.参数设置错误，每处扣5分 |
30 | ||
| 3 | 操作调试 | 操作调试过程正确 |
1.变频器操作错误，扣10分 2.调试失败，扣20分 |
20 | ||
| 4 | 安全文明生产 | 操作安全规范、环境整洁 |
违反安全文明生产规程，扣 5-10分 |
20 |
通过模拟输入端口“10”、“11”，利用外部接入的电位器，控制电动机转速的大小。连接线路，设置端口功能参数值。
