数字电视实验系统总体功能
一．实验准备1．熟悉数字电视实验系统的基本构成。
2．结合教材了解其基本功能。
3．实验所需要仪器：
（1） 数字电视实验箱
（2） DVB-C QAM调制器
（3） AS305E彩色电视模拟信号源
（4） 4IN1 MPEG-2编码器(包含复用器功能)
（5） DVD播放器（选配）
（6） 计算机（选配）
（7） USB传输流适配器（选配）
（8） 60MHz双踪示波器
二．实验目的
1．熟悉数字电视实验系统的工作原理。
2．熟悉数字电视实验系统各个接口的原理，以及连接方式。
3．观察彩色电视信号输入输出端的波形。
4．了解LCD显示和CVBS,SVIDEO,Y/PB/PR显示格式的不同。

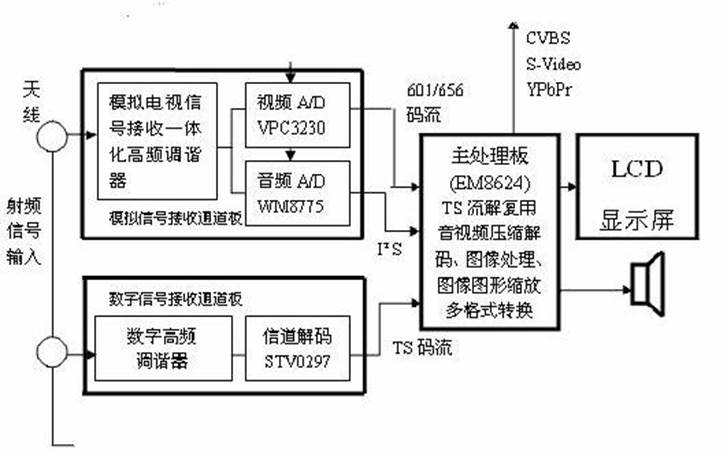

三．系统总体功能图
1. 数字电视实验系统主要包括以下5个�？椋�
l �？锳：主处理板（用以TS流的解复用，以及对ITU601/656信号的压缩以及编码）
l �？锽： 模拟A/D变换处理板（接收模拟RF，CVBS，SVIDEO，Y/Cr/Cb，AUDIO-in信号，并做A/D变换，输出ITU601/656视频信号以及I2S的声音数据）
l 模块C：数字高频调谐器（用以接收MPEG-2的TS流信号）
l �？镈：测试点
l 模块E：键盘控制
l 功能按键：F键可切换模拟射频与数字射频接收的节目栏。
F2键：按一次F2键可切换至外接监视器输出（CVBS，S-VIDEO），再按一次可切换至Y/Pb/Pr输出，按第三次切换回LCD显示; VGA显示可直接连接，无需切换。
图1-1
四．实验原理
1. 本实验包含5种输入方式，4种输出方式。
输入方式：模拟RF，CVBS，S-VIDEO，Y/CR/CB，数字RF(TS)。
输出方式：CVBS，S-VIDEO，Y/PB/PR，VGA， LVDS（低压差分数字信号直接输出到LCD显示器）。
五．实验步骤

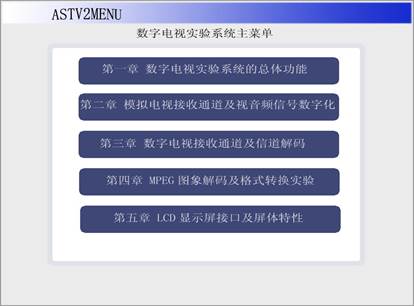

1. 开启“数字电视实验系统软件”平台的电源，约10S左右后将在LCD显示屏上出现“欢迎”界面——“欢迎使用DBTV-2数字电视实验系统”。按键盘控制器上的OK键按钮后，便进入主菜单，如图1-3所示。然后用↑或↓键选择你要做的实验。本节选择〔第一章 数字电视实验系统总体功能〕，单击选中，即进入主菜单，如图1-4所示。再按OK键，进入信号选择菜单。
图1-3

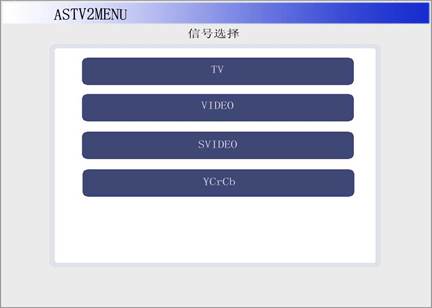

2. 进入信号选择菜单，如图1-4.
l TV:进入TV栏，我们可以接收到模拟射频电视信号(�？锽的模拟高频调谐器接收)以及数字射频的TS流信号(模块C的数字高频调谐器接收)
l VIDEO：进入VIDEO栏，我们可以接收复合视频信号(模块B的CVBS输入口接收)
l S-VIDEO：进入S-VIDEO栏，我们可以接收Y,C分量信号(�？锽的S-VIDEO输入口接收)
l YCrCb:进入YCrCb栏,我们可以接收Y,CR,CB的信号(模块B的YCrCb输入口接收)
图1-4
3. 首先, 选择电视集中信号源S305E输出彩条复合视频信号(或者DVD播放影音)作为信源,进入MPEG-2编码器,然后通过QAM调制器形成数字射频信号，它和模拟射频信号经过混合器后，再经分配网络送至数字电视实验系统中�？镃的数字高频调谐器。

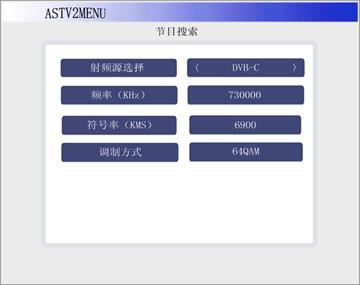

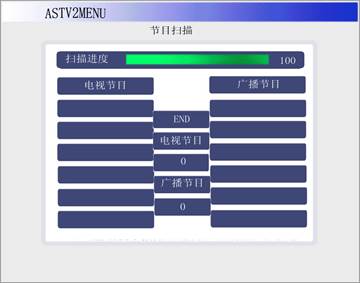

4. 数字电视射频接收信号(MPEG-2 TS流)播放：首先选择TV栏，按OK键进入下一级菜单，如图1-5，按键盘控制器上的←或→键可在射频源选择栏上选择DVB-C（数字射频）或者ATV（模拟射频）.首先我们选择DVB-C．然后我们把频率、符号率、调制方式的参数设置成与QAM调制器一致．确认正确后按下OK键．此时系统进入节目扫描菜单，如图1-6当扫描进度条扫描到“100”时，再按OK键，则可以进入播放界面，选择播放的节目，按OK播放．此时观看LCD屏上所播放的影象。
要求：a. 改变QAM调制器频率： 500MHz，300MHz，100MHz，
观察数字高频调谐器接收情况。
b. 改变QAM调制器符号率：6900KMS，6500KMS，6000KMS，
观察数字高频调谐器接收情况。
c. 改变QAM调制器的调制方式：16QAM，32QAM，64QAM，128QAM，256QAM，
观察数字高频调谐器接收情况。
图1-5 图1-6
5. 返回图1-4界面, 电视集中信号源S305E输出彩条射频信号。
6. 模拟电视射频信号接收播放：如图1-4界面中选择TV栏，进入图1-5界面，此时在射频源选择栏中选择ATV项(默认为DVB-C),进入模拟射频信号接收界面，此时出现“电视标准”和“频道号”2个可选的选项，电视标准PAL_DK，PAL_BG，PAL_I，NTSC_M，频道号:1～57。
按照模拟电视信号源上的电视标准和频道号，调整实验系统上这两个参数，使其相同，然后按OK键,进入扫描界面，扫描完成后按OK键进入播放界面，按F键，此时在节目栏中可找到接收的模拟射频节目，按OK键可播放。
实验要求：改变如下参数
a．改变S305E电视标准：PAL_BG，PAL_I，NTSC_M；
b．改变S305E频道号： 10，16，30；
c．改变S305E输出信号：COLOURBAR，GRAY等。
7. CVBS输入信号播放
8. S-VIDEO输入信号播放
9. YCRCB输入信号播放
10. 按F2键切换至外接监视器，按一次F2键可切换至CVBS、S-VIDEO输出，再按一次可切换至Y/Pb/Pr输出，按第三次切换回LCD显示；VGA输出可直接连接，无需切换。
11. 模块D测试点波形： 4TP1.1(CVBS)；
4TP1.2(S-VIDEO-Y)；
4TP2.2(S-VIDEO-C)；
4TP1.3(Pb),4TP1.4(Y),4TP2.3(Pr)。
六．实验报告以及要求
1. 掌握数字电视实验系统个接口的连接播放以及设置。
2. 详细说明数字高频调谐器接收与模拟高频调谐器接收的信号的区别。
3. 了解数字电视实验系统几大�？榈幕竟δ�。
4. 说明LVDS与CVBS输出信号的格式区别。
5. 记录测试点波形。
补充实验波形截图： S305E送彩条信号到实验箱中实验结果
4TP1.1(CVBS输出) 4TP1.2(S-VIDEO输出Y信号) 4TP2.2(S-VIDEO输出C信号)
4TP1.4(YPbPr输出Y信号) 4TP1.3(YPbPr输出Pb信号) 4TP1.5(YPbPr输出Pr信号)
