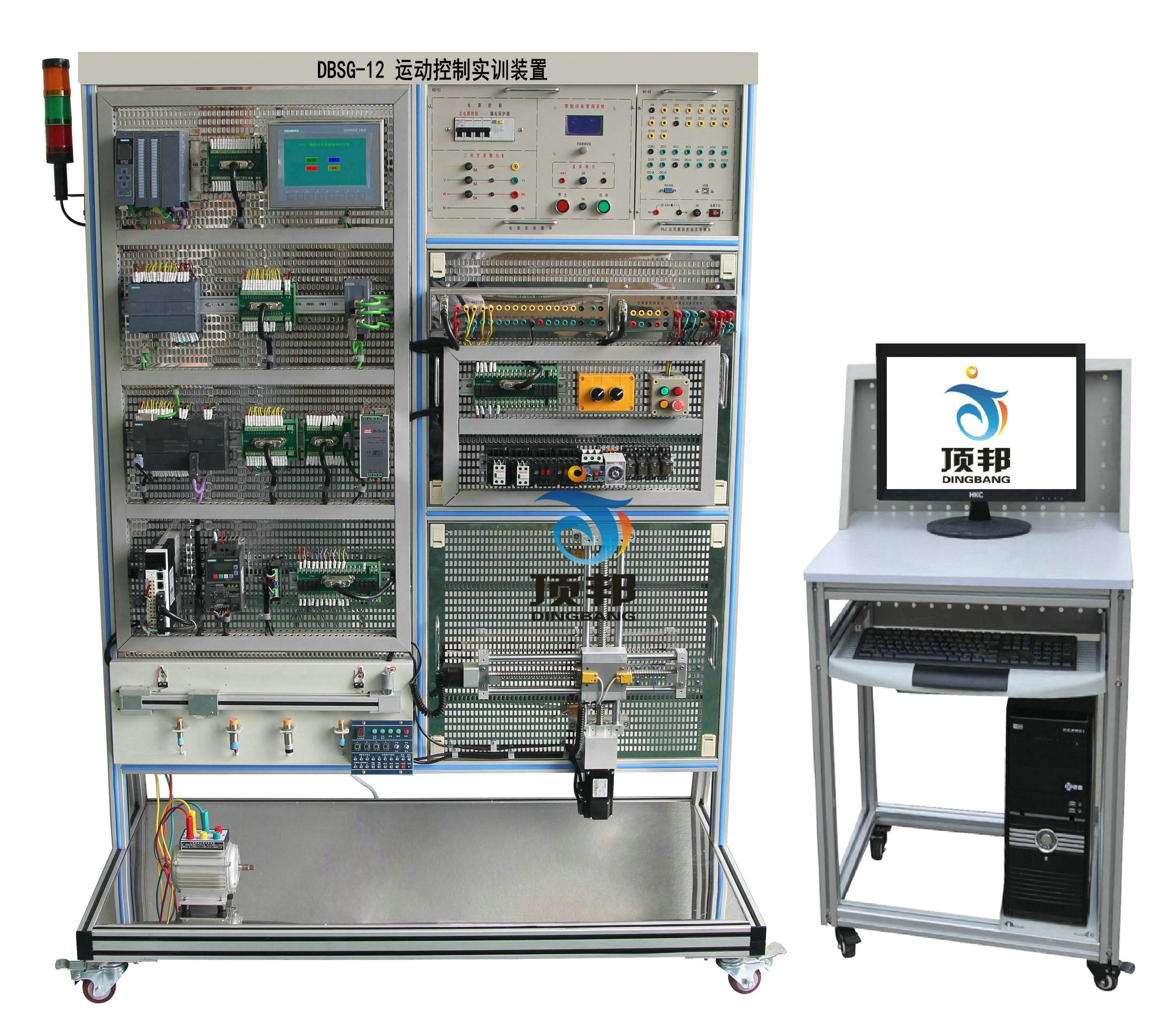

DBSG-12 运动控制实训装置
设备参考图片
一、 产品概述运动控制实训装置是根据人力资源和社会保障部制定的“可编程序控制系统设计师”培训及国家职业标准考核大纲内容，适当增加新技术，按照职业教育培训、职业技能鉴定和实训教学要求而研制的。适合职业院校、职业培训学校、职教中心、鉴定站/所对可编程序控制系统设计师的四、三、二级开展培训及技能鉴定。
二、 研发背景
1. 运动控制实训装置是根据人力资源和社会保障部制定的“可编程序控制系统设计师”培训及国家职业标准考核大纲内容，适当增加新技术，按照职业教育培训、职业技能鉴定和实训教学要求而研制的。
2. 工业迅速发展处理器要求不断提高，教学需要与时俱进设备要不断升级，而教学还需要从基础学起，同时满足需要实验室建设重复会导致浪费资金和实验室空间。
3. 一个产品需要多种加工工艺，导致工业现场设备错纵复杂，一个主机不能完成所有工作，需要多个站点进行相互配合完成。
4. 不同层次的考核需要不同设备，不能有机的进行结合，有些实训完成后无法进行考量检查学生的接受程度。
三、 产品特色
1. 实训建设理念为一次性建设，本设备采用通用型宽展口，所有主机的I/O口都可通过扩展口引出，可以用于插接式训练，也可进行线接式实操训练；还设有两块可拆卸的网孔板可对不同层次的学生进行考核。
2. 采用模块组合式结构，含开关量、模拟量、变频调速、触摸屏、通信�？榈�，配套MCGS工控组态监控软件，实现仿真化、信息化实训教学。
3. 项目实训�？椋豪媚壳暗湫偷目杀喑炭刂破骷白芟呒际跬瓿啥怨ひ瞪械湫桶咐哪Ｄ舛韵蟆⑹滴锬Ｐ椭械穆呒�、模拟、过程、运动等的控制。
4. 仿真实训教学：通过虚拟环境实时显示PLC运行状态，模拟工业现场控制，可以进行编程训练、程序编写测试等功能。
四、 技术性能
1. 输入电源：三相四线（或三相五线）AC380V±10% 50Hz
2. 装置容量：＜0.5kVA
3. 重 量：100kg
4. 外形尺寸：800mm×700mm×1780mm
5. 安全保护：具有漏电压、漏电流�；ぷ爸�，安全符合国家标准。
五、 基本配置及功能
运动控制实训装置由实训平台、电源�？�、PLC模拟控制模块、S7-200SAMRT单元、变频调速单元、触摸屏单元、以太网交换机、二维控制单元、电工基础实训单元、交流电机、型材电脑桌及实验导线等组成。相关电气部件接口采用多功能端子引出，具有插孔式实验验证和接线式工程训练两种方式，可由学生自主搭建相关电气控制线路。
1. 实训平台
运动控制实训装置采用立式网孔板结构，由工业铝型材搭建而成，左侧网孔板为固定式结构；右侧为两块可拆卸的网孔板，底部设有带刹车万向轮，方便移动布局，造型美观大方。
2. 电源�？�
提供三相380V交流电源，同时可得到单相220V交流电源。交流电源输出处设有智能设备管控及安全�；は低�，当相间、线间过电流及直接短路均能自动�；�。并提供直流24V/5A电源。
3. S7-200SMART单元
主机CPU ST30,工作电源24VDC，工作存储器64KB,集成数字量I/O（18路数字量输入/12路数字量输出）、集成3路高速脉冲输出，4路高速计数；支持RS-485和以太网通信。配置一个模拟量�？镋M AM03,2路输入一路输出。
4. 触摸屏单元
触摸屏单元采用昆仑通态TPC7062TI 7寸彩色触摸屏，用于PLC主机以太网通讯，控制和显示各单元的运行状态。
5. 变频调速单元
变频调速单元采用西门子V20变频器，功率0.37KW ，电压220V，多功能端子，电气接口采用多功能端子引出，具有插孔式实验验证和接线式工程训练两种方式，可由学生自主搭建相关电气控制线路。
6. 小车运动控制单元
主要由运动小车（直流电机驱动）、同步带轮传动机构、直流电机、光电传感器、电感式传感器、电容式传感器、行程开关等组成，通过传感检测、PLC编程，实现传动控制、键值优化比较行走控制、定向控制、定位控制、报警运行控制、点动控制等，能实现小车的精确定位。该系统外观精美，体积紧凑，重量轻。
7. 二维控制单元
二维控制单元主要由伺服驱动和步进驱动组成。
伺服驱动用于控制Y轴丝杆，采用40交流伺服驱动及电机，工作电压AC220V，输出功率200W。采用数字信号处理器（DSP）作为控制核心，智能功率�？�（IPM）内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测�；さ缏�，具有较强的温度、湿度、振动等环境适应能力和很强的抗干扰的能力；支持位置、速度和力矩三种方式对伺服马达进行控制。
步进驱动用于控制X轴丝杆，采用交流伺服驱动，工作电压DC24V，输出功率35W；内部集成控制电路和功率电路，具有自检线圈和短路�；さ裙δ�。
（4）多功能端子，电气接口采用多功能端子引出，具有插孔式实验验证和接线式工程训练两种方式，可由学生自主搭建相关电气控制线路。
8.电工基础实训单元
| 序号 | 名称 | 型号及规格 | 数量 | |
| 1 | 低压断路器 | DZ108-20 10A | 1个 | |
| 2 | 螺旋式保险丝 | RL1-15/3A | 3个 | |
| 3 | 直插式保险丝 | RT14-20/2A | 2个 | |
| 4 | 交流接触器 | CJX2-0910，AC220V | 3个 | |
| 5 | 辅助触头 | F4-22 | 2个 | |
| 6 | 热继电器 | JRS1D-25/Z(0.63-1A) | 1个 | |
| 7 | 热继电器座 | JRS1-25 | 1个 | |
| 8 | 通电延时时间继电器 | JSZ6-4/220V(0~60S) | 1个 | |
| 9 | 时时间继电器座 | JSZ6-4 | 1个 | |
| 10 | 中间继电器 | ARM2F-L/DC24V带灯 | 3个 | |
| 11 | 继电器底座 | DYF-08A | 3个 | |
| 12 | 接线端子排 | JF5-2.5/5 | 5个 | |
| 13 | 行程开关 | LX19-001 | 2个 | |
| 14 | G端子导轨 | 2根 | ||
| 15 | 按钮开关盒 | 配装黄、绿、红三个按钮开关 | 1套 | |
| 16 | 按钮开关盒 | 配装绿、红两个按钮开关 | 1套 | |
| 17 | 导线 | 红色/黑色各1卷 | 2卷 | |
| 18 | 线槽 | 25*25 | 5米 | |
| 19 | 配套教学资源 | 5套以下无此项配置 | 共1套 |
交流额定电压380V/△接法，转速1400转/min，功率40W，频率50HZ，绝缘等级E级。
10.型材电脑桌
电脑桌采用铝型材和钣金结构，用于放置计算机。台面为防火、防水、耐磨高密度板；立柱及横梁为30×30工业铝合金型材，键盘位为抽屉式结构并用300mm导轨固定；电脑桌底部装有带刹车万向轮。尺寸约为560mm×600mm×1020mm。
11.实验连接线
每套配有高可靠护套结构手枪插连接线，无氧铜抽丝而成，插头采用实芯铜质件外套铍轻铜弹片，强弱电导线的插头插座尺寸分开，不可混插，安全可靠。
六、实训项目
PLC实物控制应用实训
1. 步进电机定位控制
2. 步进电机的速度控制
3. 步进电机的正反转控制
4. 伺服电机定位控制
5. 伺服电机的速度控制
6. 伺服电机的正反转控制
7. 伺服电机和步进电机的综合控制
典型电动机控制实操实训
8. 三相鼠笼式异步电动机点动和自锁PLC控制
9. 三相鼠笼式异步电动机联动正反转PLC控制
10. 三相鼠笼式异步电动机带延时正反转PLC控制
11. 三相鼠笼式异步电动机Y/△转换起动PLC控制
PLC、变频器、触摸屏综合应用技能实训
12. 变频器功能参数设置与操作
13. 外部端子点动控制
14. 变频器控制电机正反转
15. 多段速度选择变频调速
16. 变频器无级调速
17. 外部模拟量方式的变频调速控制
18. 基于PLC的变频器外部端子的电机正反转控制
19. 基于PLC模拟量方式变频开环调速控制
20. 基于PLC通信方式的变频开环调速
21. 基于触摸屏控制方式的基本指令编程练习
22. 基于触摸屏控制方式的数码显示控制
