实训目的：
1. 了解差压传感器的工作原理。
2. 掌握差压传感器使用方法。
实训设施：
过程装备安装调试技能实训装置平台、实训导线。
差压变送器的工作原理：

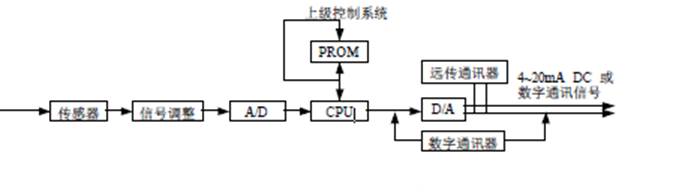

压力变送器是一连生产历程主动化中历程检测和控制体系的重要构成部门。其作用是将压力等被测工艺参数转换成相应的电（气）同一尺度信号，然后将此信号送至别的单位以实现对上述工艺参数的主动检测或主动调治。智能压力变送器布局如图4.1 所示。
1) 检测、变更部分
此中敏感元件的作用是将被测工艺参数转换成电信号，现在重要接纳扩散硅式和静电电容式压力传感器。

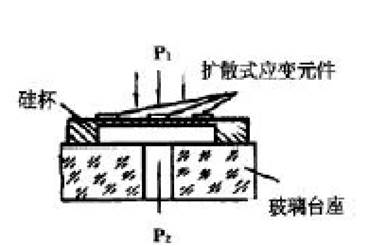

丈量敏感元件为周边固支的硅杯，在此杯单晶硅膜片的上下两侧出现压差时膜片内部孕育发生应力。在压力P1、P2 作用下电桥出现不均衡，输出一个正比于压力变革的电压信号。
调治单位的功效是把传感器输出的薄弱模仿信号调治成盘算机上求的信号电平，而且经A/D 转换器件转换成数字量输入微处置处�；小�
2) 微处置处罚器部分
从总体上而言，微处置处罚器的作用是对变压器的各功效�？榫傩邪炖怼＝柚谖⒋χ么ΨＦ鳎ㄅ趟慊┑墓�、影象、运算功效，可以实现很多处置处罚功效：检测部门线性化，量程重调与转换，零点调解，阻尼时间设定，自诊断和通讯等。微处置处罚器还控制D/A 模块、表现驱动�？椴⑶滞ㄑ镀鞯�。而只读存储器用于存放组态数据、测头线性化数据和量程常数。
3) 输出部分
由于现在海表里均划定了历程控制体系瓣尺度模仿信号电流为直流(DC)4~20mA，电压信号为1~5V。故CPU 处置处罚输出的数字量丈量信号需经D/A 转换成(DC)4~20mA 模仿量输出；随着技能的不停生长，历程控制体系实现数字化已是一定趋向。现处于模仿、数字信号并存的时期。故现有的智能压力变送器除输出模仿量外还必须有数字量输出的功效。别的，在通讯中也涉及数字量题目，这统统都有赖于数字通讯器（调制解调器）来举行。
4) 远传通讯器部分
远传通讯器供利用者与压力变送器之间通讯之用。其主上功效为：校正变送器的零位和丈量量程；�？氐鹘馍瓒ㄖ�；表现变送器参数。
凭据智能压力变送器的各重要构成部门及其功效，由此可得出其根本领情原理：生产历程的压力信号作用于变送器丈量室丈量膜片，膜片孕育发生位移并通过转换机谈判相应电路转换成电模仿信号，再经 A/D 转换为数字信号送入CPU 举行处置处罚。处置处罚后的数字信号分两路：一起通过D/A 转换为(DC)4~20mA 输出；另一起经数字通讯器送出数字信号。
在必要举行远传遥控时，只要将远传通讯器毗连在变送器输出(DC)4~20mA 回路的恣意端点上，即能举行扣问、诊断和设定调解
差压传感器调试技能：
1、 图4-3扩散硅液位/压力传感器两线制接法：
图4-3差压变送器两线制接法
具体的接线：将X3接线端子排上的“24V+”接到X1差压变送器的“+”，差压变送器的“-”接到X2仪表信号采集端子“+”，信号采集端子“-”接到“24V-”端。
电动调节阀接线如下：
2、 将储水箱中贮足水量，一般接近储水箱容积的3/5，然后将V1、V3阀门打开，关闭V2阀门。
3、 打开控制面板上的总电源开关，给设备上电。
4、 打开智能仪表电源，设置仪表参数（操作参考智能仪表说明书）
Sn=33，DIP=1，量程下限DIL=0，量程上限DIH=100（Kpa）。
5、 在设备控制柜面板上打开水泵1电源，手动设置仪表输出控制调节阀门开度，记录仪表采集值。
6、 改变电动调节阀开度，观察各测量值是变化，并做相应记录。
实训报告要求
1、 写出差压传感器工作原理。
2、 画出扩差压传感器两线制线路接法。
3、 画出水路图。
