滚动轴承的安装及校准
大致步骤：在这个实验中， 将安装2个滚动轴承并在两个轴承间装上一根轴。并校准轴和轴承。
1． 执行下列安全检查
● 佩戴防护眼镜
● 穿着合身的衣服（不可穿较宽松的）
● 项链，手表，戒指、领带等饰品必须摘下
● 将长发盘起或置于帽子中
● 穿厚底鞋
● 穿短袖衣服，或将长袖挽起来
● 地面不可潮湿
2． 将关闭安全开关
3． 将轴面板1放置在工作台上方的架子上
4． 执行下列步骤装配滚动轴承
A． 从轴面板1上将4个轴承支架拿下，支架用于将轴承提高到装配所需的高度；

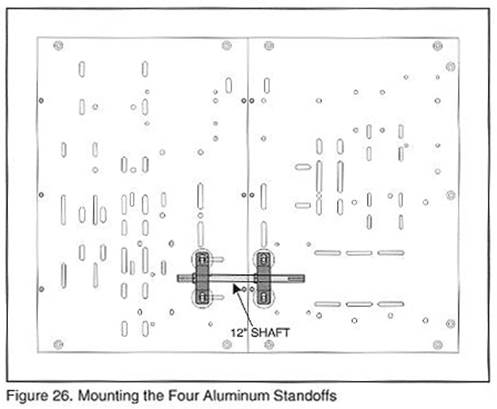

B． 将四个轴承支架在工作台表面，如图26所示；
轴、轴承与支架连接应如图上所示位置安装在工作台上
C． 从轴面板1上拿下2个滚动轴承；

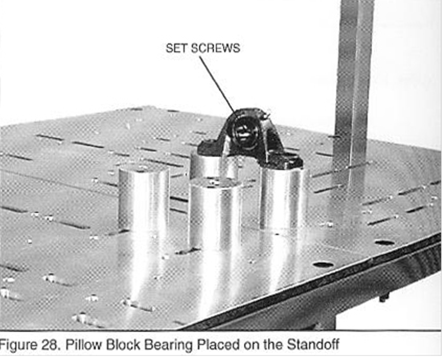

D． 将1个滚动轴承放置在其中2个支架上，如图28所示；
放置轴承时注意让其带有紧定螺钉的一面朝向另一对支撑架
E． 找到4个M10的六角头螺栓及其与之配套的平垫圈、弹簧垫圈和螺母；

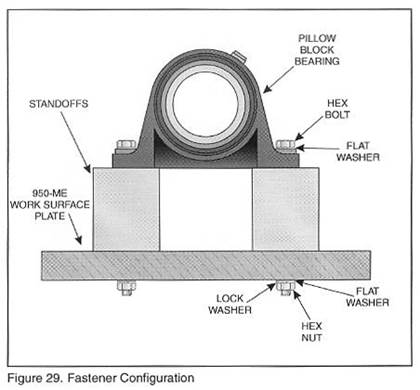

F． 将轴承固定在支架上面（固定方法：将2个M10螺栓穿过轴承、轴承支架与安装
表面，并使用平垫圈、弹簧垫圈和螺母固定），较松的拧上螺母就可以，不要拧紧。如图29所示；
注意：平垫圈应该与安装表面连接（平垫圈作用：�；ぐ沧氨砻娌皇芩鸹担傻�
圈应与螺母连接（弹簧垫圈作用：防止螺母松动）。
G． 将第二个滚动轴承放置在另外两个支架上；
H． 固紧第二个滚动轴承，不要拧紧（方法如步骤F）。
5． 执行下列步骤把轴装配到两个滚动轴承之间：
A． 在轴面板1上拿下1根长度为305mm的轴；

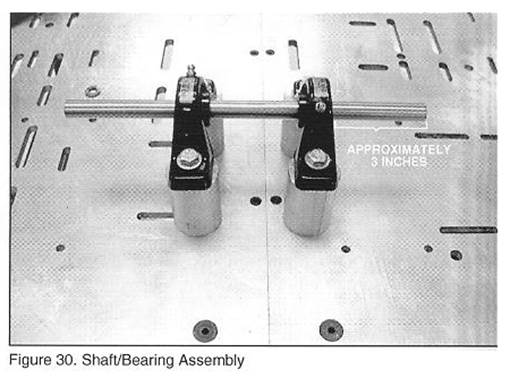

B． 将轴从两个轴承间穿过，如图30所示；
C． 调整轴的位置，使其从靠近工作台边缘一端轴承的伸出长度大约为76mm，如图
30所示；
注意：这些轴承都可以自我校正，也就是说滚动轴承可以在轴承座里移动。如果有必要，
利用轴使轴承在轴承座中伸直。

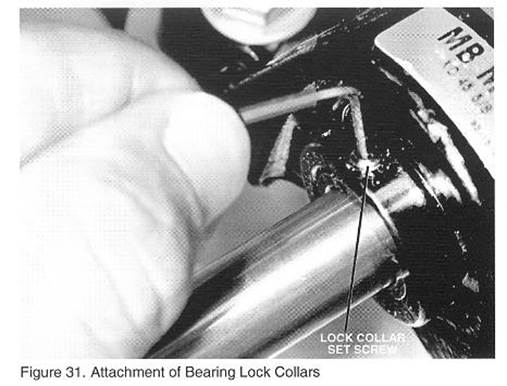

D． 拧紧每个轴承上的紧定螺钉，将轴承固定在轴上，防止其滑动，如图所示
E． 拧紧滚动轴承的装配螺栓；
拧紧方法：需同时用2个扳手，其中一个用来拧住螺栓上面的六角头，另一个用于拧
紧下面螺母
F． 用手转动轴观察其是否能自由转动，如不能，松开固定螺栓重新调整滚动轴承的位置。
6． 执行下列步骤校准轴：

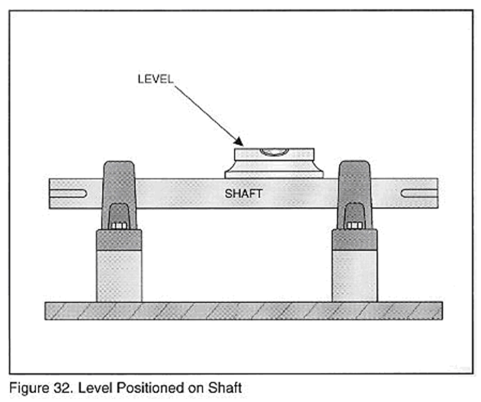

A． 将水平仪放在轴上，观察气泡的位置，如图32所示；
要确保水平仪放在轴较光滑的一面
B． 如果轴不是完全的水平，在水平仪的一端插入不同尺寸的塞尺叶片直到水平仪上气
泡位于中间的位置，记录下塞尺叶片的厚度；如果气泡偏右，则在水平仪左端垫入塞尺叶片，反之亦然。

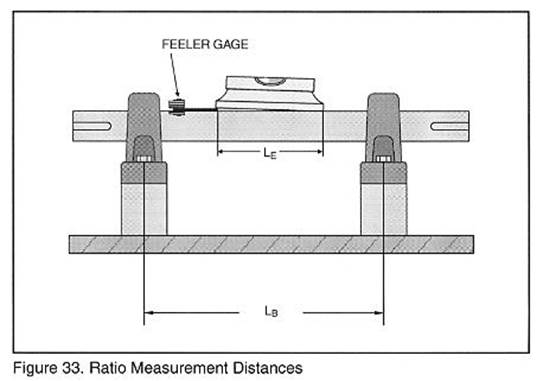

C． 测量水平仪的一端到塞尺叶片端的长度（即：水平仪有效长度LE），如图33所示；
D． 测量两个轴承装配螺栓间的距离LB；
E． 计算比率 R＝LB/LE；
F． 计算所需调整垫片厚度；
垫片厚度＝塞尺叶片厚度×比率R
G． 拧松装配螺栓将调整垫片垫入前2个或者后2个轴承支架下面；
调整垫片放在垫片盒内，垫片的形状为马蹄形，这是为与螺栓相配而设计的。将调整垫
片插入轴承支架与工作台面之间，这样做可以防止垫片被损坏。垫片垫入哪端都可以，效果等同。
注意：
1） 所用调整垫片的数量应尽可能的少，如：应用1个0.25mm的垫片替换2个0.125mm
的垫片。
2） 不要使用皱褶或弯曲的垫片，也不要让调整垫片与螺栓接触上（因为如它们靠得太
近，当拧紧螺栓时会损坏垫片）。
H． 拧紧螺栓（采用交叉方式的顺序）；
I． 检查轴的水平；
J． 用手转动轴，轴应能自由转动；
7． 检查从动轴的径向跳动
在后面的实验中，将用联轴器使从动轴和电机轴相连，所以从动轴不可有过度的径向
跳动。如果轴的径向跳动超出允许值，应调整装置或更换轴。
8． 将现有的装配放在工作台上，后续实验将用上；
9． 检查安全开关，应处于锁定状态。
