一、任务目标
1、掌握万用表的使用方法
2、掌握万用表的维护方法
二、任务预习
1、万用表的量程选择及准确读数
2、万用表使用注意事项
三、实训设备
| 序 号 | 型 号 | 名 称 | 数 量 |
| 1 | LDCS01 | 电源控制屏 | 1 套 |
| 2 | LDCS02 | 实训桌 | |
| 3 | VC890D | 数字万用表（便携式） | 1 台 |
| 4 | 元器件测试箱 | 1 件 |
1、万用表概述

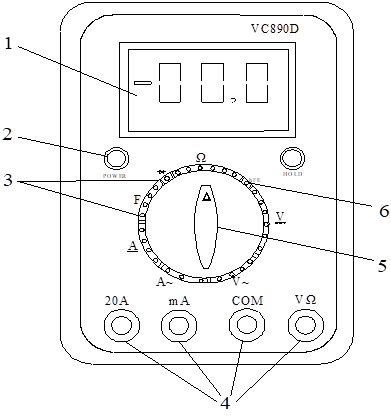

图2-1-1数字万用表面板图
一般万用电表（简称万用表）是一种可以测量多种电量的多量程便携式仪表。万用表可以测量直流电压、直流电流、交流电压、交流电流、电阻等电量。有的万用表还可以测量电容、电感以及晶体管的β值等。
万用表主要有表头（测量机构）、测量线路和转换开关组成。它的外形做成便携式或袖珍式，显示盘、转换开关以及插孔等装在面板上。各种形式的万用表外形布置不完全相同。
数字万用表具有准确度高、读数迅速准确，功能齐全及过载能力强等特点。
图2-1-1是常用的VC890D型数字万用表面板图。图中1为液晶显示屏用来读数，2为电源开关，3为电容档，4为4个插孔,其中20A、mA为电流插孔，mA插孔测量范围为200mA以内，20A插孔为测量200mA~20A时用，COM为公用插孔，VΩ插孔为测量电压、电阻时用，5为量程选择开关，其周围标出不同测量种类和量限，6为晶体管hFE 档时用。液晶显示屏在直流负输入时显示“—”，溢出时最高位显示“1”
2、数字万用表操作技能
（1）交、直流电压的测量
1）将数字万用表电源开关2（POWER）按下，开关按钮凹下。
2）转动量程开关5，置于V—(直流电压范围)或V～（交流电压范围）的合适量程。
3）将红色表笔插入VΩ孔内，黑色表笔插入COM孔内。
4）估计被测电压的大小选择合适的量程（电压大小不知道时，应把转动量程开关拨到最大档，然后再选择合适的电压档位）。
5）最后将两只表笔并联在被测电路上。
6）液晶显示屏便显示出被测点的电压值。
7）测毕，断开电源，即将电源开关（POWER）2再次按下，开关按钮凸出。并把转换量程开关拨到V～750V的档位上。以防再次使用时误操作。
（2）交、直流电流的测量
1）将数字万用表电源开关2（POWER）按下。
2） 转动量程开关5，置于A～(交流电流范围)或A—（直流电流范围）的合适量程。
3）将红色表笔插入A孔(电流≤200mA)或20A孔（200mA≤电流≤20A）内，黑色表笔插入COM孔内。
4）估计被测电流的大小选择合适的量程（电流大小不知道时，应把转动量程开关拨到最大档然后在选择合适的电流档位）。
5）最后将两只表笔串联在被测电路上。
6）液晶显示屏便显示出被测点的电流值。
7）测毕，断开电源，即将电源开关（POWER）2再次按下，开关按钮凸出并将红表笔从电流孔中拔出，插入电压孔VΩ中，把量程选择开关拨到V～ 750V的档位上，以防再次使用时误操作。
（3）电阻的测量
1） 拿起数字万用表将电源开关2（POWER）按下，开关按钮凹下。
2）将量程开关5置于Ω范围内的合适量程。
3）将红色表笔插入VΩ孔内，黑色表笔插入COM孔内。
4）显示屏1上会显示出电阻值。
5）用红表笔放在被测电阻的一脚，黑表笔放在被测电阻的另一脚，如果被测电阻超出
所选量程最大值，则显示屏上会显示出“1”，这时要重选大量程。对于大于1MΩ的电阻测量，要等待几秒钟后再读数。
6）测毕，断开电源，即将电源开关（POWER）2再次按下，开关按钮凸出。把量程选择
开关拨到V~ 750V的档位上，以防再次使用时误操作。
（4）电容的测量
1）将量程转换开关5置于F处合适的量程。
2）将红色表笔插入VΩ孔内，黑色表笔插入COM孔内。
3）用红表笔放在被测电容的一脚，黑表笔放在被测电容的另一脚，如果被测电容超出所选量程最大值，则显示屏上会显示出“1”，这时要重选大量程。
4）显示屏上将显示出电容量的大小。
5）测毕，断开电源，即将电源开关（POWER）2再次按下，开关按钮凸出。把量程选择开关拨到V~ 750V的档位上，以防再次使用时误操作。
（5）万用表的使用和维护
万用表测量的电量种类多，量程多，而且表的结构形式各异，使用时一定要仔细观察，小心操作，以获得较准确的测量结果，同时注意�；ね蛴帽砘蛏璞该庠馑鸹�。正确使用万用表应注意以下各点：
1）首先要选好插孔和转换开关的位置，红色测棒为“+”，黑色测棒为“—”，测棒插入表孔时，一定要严格按颜色和正负插入。测量直流电量时，要注意正负极性；测量电流时，测棒与电路串联；测量电压时，测棒与电路并联。根据测量对象，将转换开关旋至所需位置。量程选择应使和测量值附近，这样测量误差较小。在测量的量大小不详时应先用高档试测，然后再改用合适量程。
2）万用表有多条标尺，一定要认清所对应的读数标尺（即被测量的种类、电流性质和量程），不能图省事而把交流和直流标尺任意混用，更不能看错。
3）首先要注意人身安全，在测量20V以上电压量程时，人体不可接触表笔的金属部分，量程应确认选择正确。
4）当转换开关置于测电流或是电阻的位置上时，切勿用来测电压，更不能将两测棒直接跨接在电源上，否则万用表会因通过大电流而立刻被烧毁。
5）万用表每当测量完毕，将转换开关置于空档或是最高电压档，不可将开关置于电阻档上，以免两测棒被其他金属短接而使表内电池耗尽。此外，在测电阻时，如果两测棒短接后显示屏上不显示0，则说明电池应该更换了。如万用表长期不用，应将电池取出，以防电池腐蚀而影响电表内其他的元件。
6）倍率的选择，应使被测电阻接近该档的欧姆中心值。
7）严禁在被测电阻带电的状态下测量。
8）测电阻，尤其是大电阻，不能用两手接触测棒的导电部分，以免影响测量结果。
9）用欧姆表内部电池作测试电源时（如判断晶体管管脚），注意此时测棒的正负极性恰与电池极性相反。
10）测量容量较大的电容时，应先将被测电容放电。
四、技能实训考核评分记录表（见表2-1-2）
表2-1-2
| 序号 | 考核内容 | 考核要求 | 配分 | 得分 |
| 1 | 技能实训的准备 | 对“任务预习”的熟悉程度 | 10 | |
| 2 | 实训元器件的测试 | 万用表使用正确、量程选择准确，测量速度快，测量一次成功 | 25 | |
| 3 | 实训设备的使用 | 正确操作控制屏电源、操作按钮，正确操作实训设备其它资源 | 25 | |
| 4 | 观察和记录实训过程的现象 | 记录现象正确 | 10 | |
| 5 | 分析实训线路的工作原理 | 用万用表测量不同元器件的操作方法进行正确分析 | 30 | |
| 6 | 考评合计得分 | |||
| 7 | 否定项 | 发生重大责任事故、严重违反实训室纪律，得分为0分 | ||
五、技能实训报告
1、技能实训的项目名称
2、技能实训的任务目标
3、技能实训所用到的实训设备
4、绘制实训的测量图
5、记录实训的过程、现象
6、分析实训过程中万用表测量不同元器件的操作方法
7、小结、体会和建议
六、思考与练习
1、试分析用万用表的电流档、欧姆档去测量电压会出现什么现象？
2、试分析用欧姆档测量带电的被测电阻会导致什么样的结果？
3、试分析用万用表测量较大没有放电的电容时会导致什么样的结果？
4、使用万用表时应注意那些？
