电机维修及检测实训装置控制屏使用说明
一、操作台的技术参数：
1、输入电压 三相四线制380V±10% 50Hz
2、工作环境 环境温度范围为 -5～40℃
3、装置容量 交流<1.5KVA
二、控制屏功能及操作使用
屏上装有三相电网线电压指示仪表及指示灯各、总电源开关、漏电�；ぷ爸谩⑷嗟缭吹氖涑龆�、电枢与励磁电源、熔断器、告警灯及复位按钮；定时器兼报警记录仪及测量仪表等。
1、控制屏的左后侧有一根输入电源线（采用三相四芯电缆线，并已接好三相四芯插头），插好三相四芯插头，接通三相380V交流电源。
2、三相自耦调压器装在控制屏左下部，调节手柄装在控制屏的左边，电源开启前将三相自耦调压器手柄按逆时针旋转到零位。实验完毕也要把电压调到零位。
3、漏电开关（电源总开关）装在控制屏的左侧上方，往上打时接通控制屏与外部的电源。
4、实验管理器在控制屏正面左下方，电源总开关打上后输入正确密码就可以开启控制屏工作电源，此时按下绿色启动按钮后各项单元就可以工作；按下红色按钮控制屏停止工作；控制屏正面左侧中部有急停按钮，在实训过程中遇到紧急情况按下此按钮控制屏即停止工作。
5、三相电网线电压指示：为指示电网的线电压值，共装有一只电压表，通过换相开关可分别指示电网的UUV、UVW、UUW的线电压值。
6、控制屏内装有过流�；ぷ爸�，当控制屏工作电流达到设定值�；ぷ爸眉辞卸瞎ぷ鞯缭�，同时蜂鸣器发出声响，确保实训设备与人身安全。外部故障排除后按下复位按钮控制屏才可以开始重新工作。
7、直流电压表：具有量程自动与手动调节功能，根据实训项目选择合理的测量量程，该电压表还具有内测励磁电源电压的功能，由转换开关选择内外测。
8、功率表的使用方法
①仪表由单片机、高精度A/D转换芯片和LED数字显示电路构成。
②主要功能：
A、测量功率时，输入电压、电流的范围为：5V～450V，200mA～5A。为保证测量准确，仪表内部分八个量程段，测量时能根据输入信号的大小自动切换量程。
B、能测量功率因数（cosø值），并能自动判别负载性质（L或C）。
C、可测输入信号的频率。测量范围为1.00～99.00Hz。
③使用方法：
（1）接线：电压输入端与被测对象并联，电流输入端与被测对象串联。
（2）开启电源后，显示器各位将依次显示“P”，表明仪表已处于正常状态，亦即初始状态。
（3）“功能”键用来选择测试项目。连续按动此键，会依次显示以下项目：
U：电压； I：电流； P：功率； COS：功率因数及负载性质；
FUC：频率； SAUE：数据保存； DISP：数据查询。
使用时，根据需要用“功能”键选定一项。对于前五项，选定项目后，按“确认”键，只要输入端接有相应的信号，即显示相应的测量值。测量单位为：电压V，电流A，功率W，频率Hz。
（4）数据保存。此功能只能保存COS和P二项的数据。操作方法如下：
用“功能”和“确认”键先后测量P或COS二项数据，待测得的数据稳定后，再按“功能”键，选定SAUE，按“确认”键。这时会显示保存数据的序号（共可保存16组数据，序号为0～9，A～F），并保存该组数据。如要查询该组数据，按“功能”键，选定DISP，按“确认”键，即找到该组存储的数据。先显示功率因数值，再按一下“确认”键显示功率值。
注意：P和COS二项的数据是作为一组同时保存的。也可各自单独保存，但这时是作为二组数据保存的。在查询时，每组数据中没测的那项数据为乱码。
要让微机采集和保存负载的U、I数据并显示其波型和相位差别，必须至少保存一组P、COS数据。
9、实验管理器
定时器与报警记录仪是为帮助老师更好的管理学生，便于教学而设置的。老师可以设定定时时间，到定时时间能自动断开电源，保证考核时间的正确性，又可累计操作过程中误操作并会报警提示，并记录下误操作次数，以考察学生的实验质量。另外还设置了密码上电功能，限止学生私自上电操作，面板还有一个标准时间显示，老师可以随意调整该时间，该时间当机柜失电也不会遗失。
报警器的功能有电路漏电报警、高压电源过载报警、定时报警三部分，记录显示的次数即以上三项报警次数的累加。
功能操作：
1、密码输入：输入密码（初始密码：123）正确时机柜才能开机，否则不能开机。按功能键使面板最右边显示“1”，按确认键右边显示三位“一”，按数位键左边位闪烁，按数据键加数调整，再按数位键移位并闪烁，再按数据键调整，如此反复至正确密码，再按确认键确认，实验台自动上电，面板返回时钟状态。
2、定时设置：按功能键使最右边位为“2”，如要调整定时时间按确认键，按数位键低位闪烁，按数据键调整好后，再按数位键移位，如此反复移至最高位，如不正确可反复按数位键移位，按数据键调整数据至最高位再按确认键确认，系统返回时钟状态。
3、时钟设置：能修改面板标准时间；标准时间一般为北京时间，可根据老师需要自行调整；按功能键使最右边显示为“3”，按确认键低位闪烁，按数据键数据上升调整，再按数位键移位，再按数据键调整，如此反复调至左边最高位后，如正确，按确认键，返回时钟状态。
4、定时查看：按功能键使最右边显示为“4”，按确认键即可查看定时设置的时间，再按确认键返回时钟状态。
5、报警查看：查看报警次数；按功能键使最右边显示为“5”，按确认键右边显示两位数据，最高为“99”，再按确认键返时钟状态。
6、密码修改：修改系统密码；按功能键使最右边显示为“6”，按确认键，如需要新输入密码则按确认键，此时右边三位显示“0”，按数位键高位闪烁，按数据键调整，再按数位键移位闪烁，反复操作直至最右位按确认键确认，系统返回时钟状态。
7、报警复位：擦除报警记录；按功能键使最右边显示为“7”，按确认键擦除报警记录，并返回时钟状态。
8、查看密码：该功能是为了防止操作者忘记密码；按功能键使最右边显示“8”，按确认键右边显示三位系统密码，在按确认键返回时钟状态。
9、复位键：按一下复位键，系统复位；需要重新输入密码才可开机。
三、直流电机励磁与电枢电源使用方法
该单元位于控制屏正面下方，其中面板的左边为励磁电源（输出电流＜0.5A），只要把励磁电源开关打在“开”位置，即可在“+”“－”两端子输出约220V的直流电压。
可调电枢电源，输出约0—220V/2A直流电源，使用时先把三相自耦调压器沿逆时针旋向最小输出电压位置，把电枢电源的开关打在“开”位置。顺时针调节三相自耦调压器，使“+”“－”两端子的输出电压调到所需电压值。
四、装置的安全�；は低臣氨Ｑ胛�
（一）、装置的安全�；は低�
1、三相四线制电源输出，总电源由断路器控制，设有三相带灯熔断器作为短路保护和断相指示。
2、控制屏电源由交流接触器通过启动、停止按钮进行控制。
3、屏上装有电压型漏电�；ぷ爸茫刂破聊诨蚯康缡涑鋈粲新┑缦窒�，即告警并切断总电源，确保实验进程的安全。内部并装有过载�；ぷ爸谩�
4、三相电源电压输出值由三相调查压器调节，实训时可接入数字电压表指示输出电压值。
（二）、装置的保养与维护
1、装置应放置平稳，平时注意清洁，长时间不用时最好加盖保护布或塑料布。
2、使用前应检查输入电源线是否完好，屏上开关是否置于“关”的位置，调压器是否回到零位。
3、使用中，对各旋钮进行调节时，动作要轻，用力切忌过度，以防旋钮开关等损坏。
4、如遇电源、仪器及仪表不工作时，应关闭控制屏电源，检查各熔断器熔管是否完好。

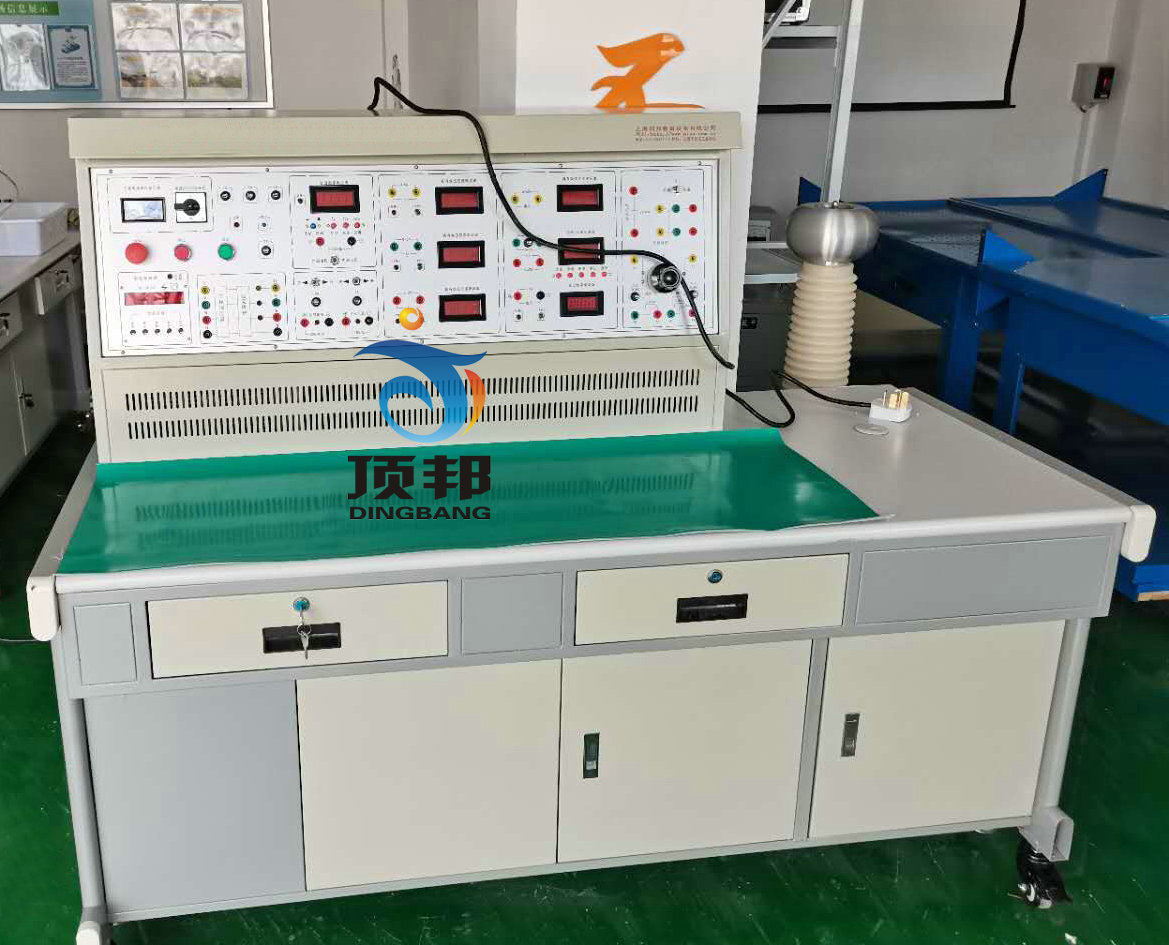

DBY-750DY 电机检修技能实训装置
电机检修技能实训装置以劳动和社会保障部同中国就业培训技术指导中心编写的《常用电机检修工》国家职业资格培训教程为基础，为了推动常用电机检修工职业培训和职业技能鉴定的开展而研制的实训装置。该实训装置内容包括电机检修前准备、电机拆卸与组装、电机检修以及修试、试验等方面的知识和技能，适用于高职、高专、中等职业院�？璧南喙刈ㄒ档慕萄в爰寄苁笛怠Ｍ备�电机检修技能实训装置还适合技工学校、职教中心、职业资格鉴定站（所）进行技能实训与技能鉴定和考核。
一、装置特点
1、控制屏采用实训台结构，测量仪表及电气线路元器件固定在相应功能块面板上
2、实训项目分类明确，具体到电机检修过程中的每个步骤，使学生能够真正掌握电机检修专业技能。
3、实训装置采用模块化的方式进行技能训练和理论知识的深化
4、本装置具有良好的自身保护体系，为实现开放性实训室提供了优良的实训设备
二、技术性能
1、输入电压：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：环境温度范围为-10～＋40℃ 相对温度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重 量：100kg
三、装置配备
1、电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板
2、实训桌
实训桌为铁制结构，桌面配备一块防静电绝缘橡胶垫，�；げ僮魈�。
3、主控功能板配备项目
（1）三相四线电源输入，经漏电�；て骱妥芸�，由接触器通过起、停按钮进行操作，并设有急�？刂瓢磁�。
（2）控制屏面板上设有指针式交流电压表三只，用于监测三相输入电源每两相之间的线电压。
（3）定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数，为学生技能实训的考核提供一个统一的评定标准。
（4）三相可调交流电源，通过1.5KVA三相同轴自耦调压器进行调压，输出0～450V/5A。
（5）直流电源部分：
220V/0.5A直流电源一组，还有短路�；すδ�。
0～250V可调直流高压电源一组，带有过压�；ぜ岸搪繁；すδ�。
4、仪器仪表
（1）提供真有效值交流数字电压表一只，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。
（2）提供真有效值交流数字电流表三只，测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程告警、指示功能。
（3）直流数字毫安表一只：测量范围0～2000mA，三位半数显，精度0.5级，具有超量程报警、指示等功能。
（4）提供直流数字电压表一只，测量范围0～300V，分2V、20V、300V三档，直键开关切换，三位半显示，输入阻抗为10MΩ，精度为0.5级，具有超量程报警、指示等功能，能够直接测量直流电枢电源电压及外侧电压。
（5）智能功率、功率因数表一只：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用先进的DSP技术计算有功功率、无功功率，功率表精度为0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
（6）可调电阻：两组0～900Ω/0.5A可调电阻。
单相电容运转电动机电容：4uF/450V CBB电容。
（7）低压电器：3个熔断器、2个交流接触器、1个热继电器等
5、仪器配备
（1）500V等级兆欧表一只，用于测试电机绕组绝缘电阻
（2）890B+数字万用表，三位半显示
（3）钳形电流表一只
（4）交流耐压测试仪：电压测试范围为0～5KV，漏电流0～100mA，变压器容量为1000VA。
6、制作设备、电机等配备
（1）拆、装工具一套：拉马、活动扳手、锤头、划线板、压线板、弯头剪刀、尖嘴钳、剥线钳、钢剧等。
（2）钳工工具：划线针、圆规、冲子、样板、直角钢尺、游标卡尺、千分尺、塞尺、老虎台等。
（3）手摇电子计数绕线机一台：数显范围0～9999匝数，计数精确、计数方便
（4）未浸漆的三相鼠笼异步电动机：额定功率180W，电压380V（Y接法），转速1400r/min。
（5）未浸漆的他励直流电动机：额定功率100W，电压220V，转速2000r/min。
四、实训项目
（一）电机检修前的准备
|
1．检查运行情况，作检查记录 2．故障测试 |
3．测量技术数据 4．工具制作 |
|
1．电机解体 2．机壳清扫、作标记 3．电机与负载的解裂 4．联轴器拆除 |
5．电机端盖的拆除 6．抽出电机转子 7．定子内腔清洗 8．零部件的检查、清点、编号和标记 |
|
1．轴承检修 ①轴承的拆卸 ②补充缺油轴承的润滑脂 2．绕组检修 ①测量和记录电机原始数据 ②绕组拆除 ③电机嵌线 3．电机换向装置检修 ①电刷检修 |
③轴承清洗和注入润滑脂 ④轴颈和轴承室的检测 ④电机接线、测试 ⑤绕组浸渍与烘干 ②换向器检修 |
|
1．参与检修部件的装配 2．参与进行电机轴心纠偏定位 3．清理定子内腔 |
4．参与转子和端盖的装配 5．修复电机的现场整机组装 |
|
1．电机试验 ①电机试运转 ②测量绝缘电阻和绕组的直流电阻 2．电气试验 ①连电机与负载传动机构 ②参与电气试验并作记录 |
③空载 ④电机旋转方向 ③参与进行数据处理 ④参与修试报告起草 |
1．交流耐电压测试仪、短路测试仪、测匝器 2．烘箱、浸漆槽
六、DBY-750DY电机检修技能实训装置配置清单
| NO | 配置名称 | 型号规格 | 单位 | 数量 | 备注 |
| 1 | 实训操作桌 | 套 | 1 | ||
| 2 | 实训屏 | DBY-750DY | 台 | 1 | |
| 3 | 学生凳 | 张 | 2 | ||
| 4 | 绝缘皮（胶垫） | 张 | 1 | ||
| 8 | 配件及工具 | 套 | 1 | 见表一 | |
| 9 | 安全导线 | 根 | 20 | ||
| 10 | 指导书 | 套 | 1 |
| 序号 | 名 称 | 数量 | 备注 |
| 1 | 890B+数字万用表 | 1只 | |
| 2 | 钳形电流表 | 1只 | |
| 3 | 兆欧表 | 1只 | |
| 4 | 拆、装工具 | 1套 | 拉马、活动扳手、锤头、划线板、压线板、弯头剪刀、尖嘴钳、剥线钳、钢剧各一 |
| 5 | 钳工工具 | 1套 | 划线针、圆规、冲子、样板、直角钢尺、游标卡尺、千分尺、塞尺、老虎台各一 |
| 6 | 绕线装置 | 1套 | 包括电机绕线模、绕线轴、绕线架、压线架 |
| 7 | 手摇电子计数绕线机 | 1台 | |
| 8 | 未浸漆的三相鼠笼异步电动机 | 1台 | 180W |
| 9 | 未浸漆的他励直流电动机 | 1台 | 100W |
