基于QUARTUSII图形输入电路的设计
一、 实验目的1、通过一个简单的3—8译码器的设计,掌握组合逻辑电路的设计方法。
2、初步了解QUARTUSII原理图输入设计的全过程。
3、掌握组合逻辑电路的静态测试方法。
二、 实验原理
3-8译码器三输入，八输出。当输入信号按二进制方式的表示值为N时，输出端标号为N的输出端输出高电平表示有信号产生，而其它则为低电平表示无信号产生。因为三个输入端能产生的组合状态有八种，所以输出端在每种组合中仅有一位为高电平的情况下，能表示所有的输入组合。其真值表如表1-1所示
| 输入 | 输出 | |||||||||
| A | B | C | D7 | D6 | D5 | D4 | D3 | D2 | D1 | D0 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 |
| 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 |
| 1 | 1 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 |
| 0 | 0 | 1 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 |
| 1 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 |
| 0 | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
译码器不需要像编码器那样用一个输出端指示输出是否有效。但可以在输入中加入一个输出使能端，用来指示是否将当前的输入进行有效的译码，当使能端指示输入信号无效或不用对当前信号进行译码时，输出端全为高电平，表示无任何信号。本例设计中没有考虑使能输入端，自己设计时可以考虑加入使能输入端时，程序如何设计。
三、 实验内容
在本实验中，用三个拨动开关来表示三八译码器的三个输入（A、B、C）；用八个LED来表示三八译码器的八个输出（D0-D7）。通过输入不同的值来观察输入的结果与三八译码器的真值表（表1-1）是否一致。实验箱中的拨动开关当开关闭合（拨动开关的档位在下方）时其输出为低电平，反之输出高电平。
LED灯与其对应的端口为高电平时LED就会发光，反之LED灯灭。
四、 实验步骤
下面将通过这个实验，向读者介绍QUARTUSII的项目文件的生成、编译、管脚分配以及时序仿真等的操作过程。
1、建立工程文件
1)选择开始>程序>Altera>QuartusII10.0SP1> QuartusII10.0SP1，运行QUARTUSII软件�；蛘咚髯烂嫔系腝UARTUSII的图标运行QUARTUSII软件，出现如图1-3所示，如果是第一次打开QUARTUSII软件可能会有其它的提示信息，使用者可以根据自己的实际情况进行设定后进入图1-1所示界面。
 |

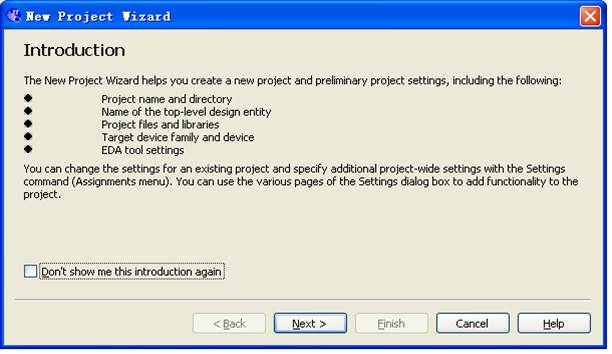

图1-2 新建工程对话框
 |

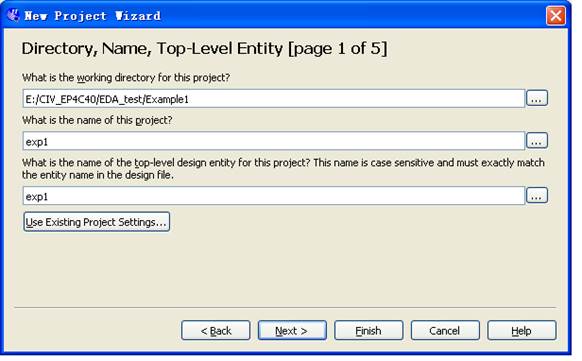

图1-3 指定工程名称及工作目录

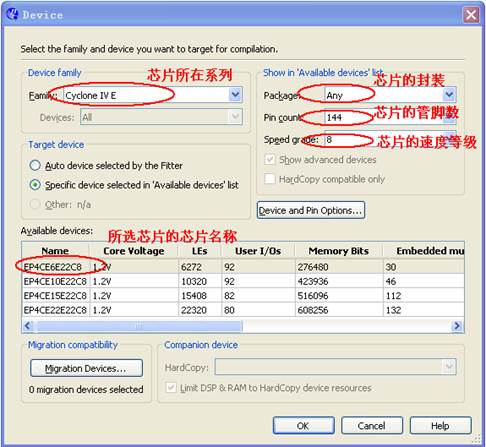

4）点击NEXT，进入下一个设定对话框，按默认选项直接点击NEXT进行器件选择对话框。如图1-4所示。这里我们以选用CycloneIV系列芯片EP4CE6E22C8N为例进行介绍。用户可以根据使用的不同芯片来进行设定。
 |
