直流锅炉工作原理实验台设计用于在标准的实验室环境中进行实验教学与科学研究。其工作条件应满足以下要求：
1. 电源条件：采用220V交流电源，频率为50Hz，电源稳定可靠。
2. 环境温度：实验室内温度应保持在10℃至35℃之间。
3. 相对湿度：相对湿度不超过85%（非凝结）。
4. 通风条件：实验室内应保持良好的通风，以保证设备运行时产生的热量能够及时散出。
二、实验目的
直流锅炉工作原理实验台主要用于演示和研究直流锅炉的工作原理，通过实验操作，使学生和科研人员能够：
1. 深入了解直流锅炉的结构和工作原理。
2. 掌握直流锅炉的运行特性和参数调整方法。
3. 探究不同工况下直流锅炉的效率和性能。
4. 培养学生的实验操作能力和数据分析能力。
三、技术参数
1. 电源电压：220V AC，50Hz
2. 额定功率：3500W
3. 工作温度范围：根据具体实验需求设定
4. 控制系统精度：满足实验要求的控制精度
四、主要配置
直流锅炉工作原理实验台的主要配置包括：
1. 直流锅炉本体：采用不锈钢或耐高温合金材料制成，具备优良的耐腐蚀性和耐高温性能。
2. 给水系统：包括水泵、水箱、管道和阀门等，用于向直流锅炉供给水。
3. 加热系统：采用电加热或其他热源，对直流锅炉内的水进行加热，使其达到所需的温度和压力。
4. 控制系统：包括温度控制器、压力表、流量计等，用于监测和控制直流锅炉的运行状态。
5. 排放系统：包括排污阀、排气阀等，用于排除锅炉内的污物和气体。
五、安全�；�
直流锅炉工作原理实验台在设计时充分考虑了安全因素，采取了以下保护措施：
1. 过热�；ぃ旱敝绷鞴谖露瘸瓒ㄖ凳保刂葡低辰远卸霞尤鹊缭矗苑乐股璞腹人鸹�。
2. 过压保护：在直流锅炉运行过程中，当压力超过设定值时，控制系统将启动排放系统，降低锅炉内压力。
3. 缺水保护：当给水系统出现故障导致直流锅炉内水位过低时，控制系统将发出报警信号，并自动切断加热电源。
4. 漏电�；ぃ荷璞妇哂新┑绫；すδ�，确保在发生漏电故障时能够及时切断电源。
六、测量与监控
直流锅炉工作原理实验台配备了完善的测量与监控设备，包括：
1. 温度计：用于实时监测直流锅炉内水的温度。
2. 压力表：用于测量和显示直流锅炉内的压力。
3. 流量计：用于测量和显示给水系统和蒸汽系统的流量。
4. 数据采集系统：将各测量点的数据实时采集并传输到计算机或控制系统中，便于进行数据处理和分析。
七、控制系统
直流锅炉工作原理实验台的控制系统采用先进的控制技术和算法，具备以下功能：
1. 实时控制：根据设定的温度、压力和流量等参数，实时调节给水系统和加热系统的工作状态。
2. 自动化程度高：系统能够实现自动加水、自动加热、自动调节等功能，降低操作难度和人工干预的需求。
3. 数据处理与分析：控制系统能够对采集到的数据进行处理和分析，生成实验报告和图表，便于用户进行实验结果的分析和总结。
4. 人机交互界面友好：控制系统采用触摸屏或计算机界面作为人机交互界面，方便用户进行操作和控制。

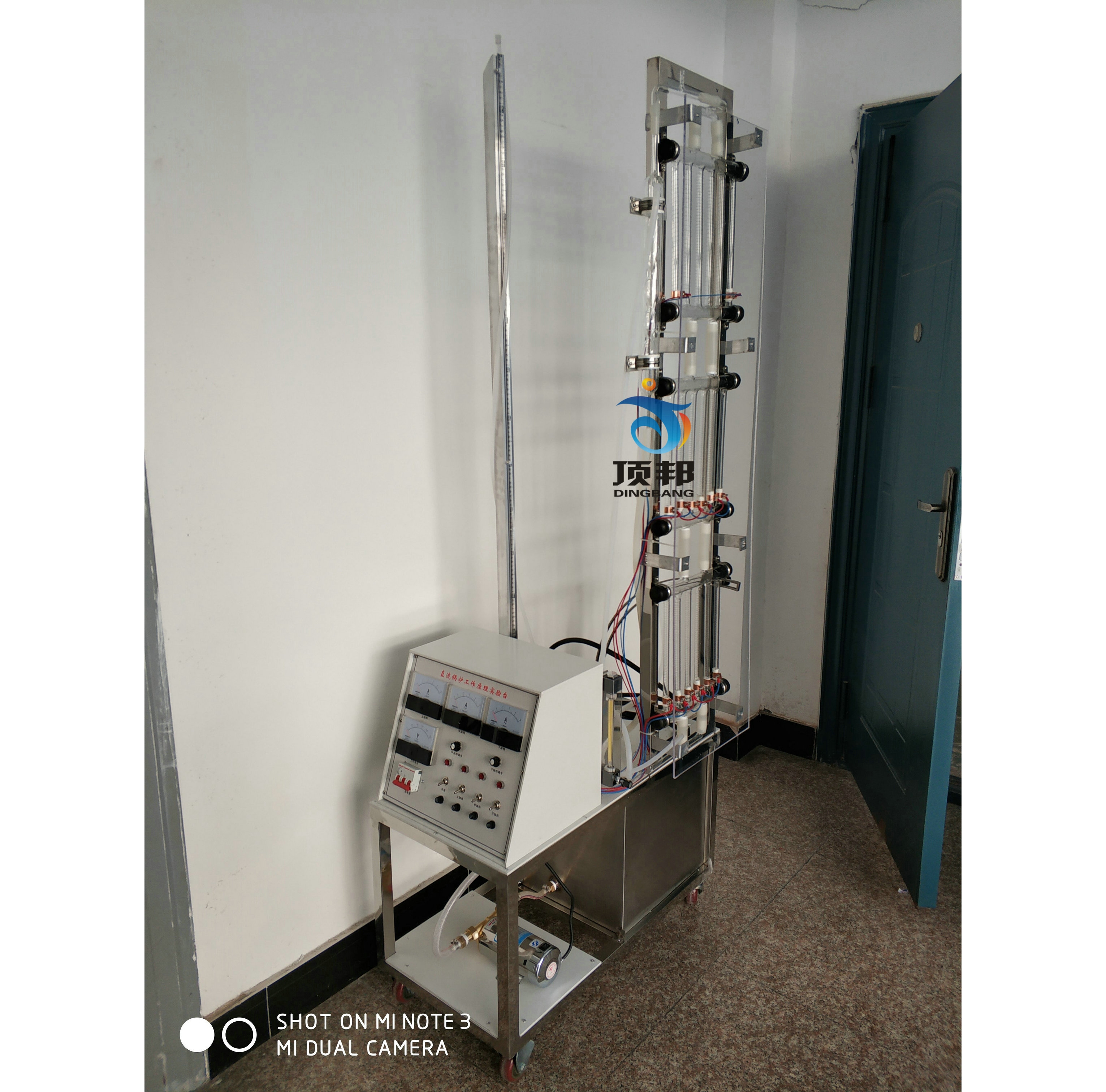

DB-533 直流锅炉工作原理实验台
直流锅炉工作原理实验台采用三组垂直排管型直流锅炉的运行特性进行模拟，可作垂直上升或倾斜上升的原理演示。观察直流锅炉的工作情况，加深对直流锅炉的感性认识。测试直流锅炉的水动力特性，了解直流锅炉的水动力不稳定性。
二、实验原理：
直流锅炉工作原理实验台直流锅炉蒸发受热面中工质的流动不是象自然循环锅炉那样的依靠密度差来推动，而是在泵的压头作用下来完成。给水在给水泵的作用下顺序一次通过加热、蒸发和过热等各个受热面，即随着水沿锅炉的汽水通道流过时，水被加热、蒸发、过热，直至被加热到所要求的温度。
三、技术参数：
外形尺寸：800×400×2000mm
工作电压：380V 功率：3.5KW
实验台装有脚轮移动方便
供水箱 材质：不锈钢 尺寸：330×260×300mm
温度 t≥100℃,进出水压差ΔＰ=0-10KPa,水流量Q=40L/h
循环水泵型号：15KWG-120B热水型
额定功率：120W
最高扬程：15m
额定转速：2800rpm
流量计：LZB-6 流量4-40L/h
直流锅炉系统玻璃器皿 壁厚：1mm 耐高温
加热器 镍铬电阻丝 φ0.4 电阻R=80Ω
四、主要配置：
热水水泵、不锈钢水箱，转子流量计，加热控制箱，加热管组，蒸发管组，过热管组，压差计，螺旋套管冷却器可调支架等。
