大众宝来发动机拆装运行实训台是一款专为大众宝来车型设计的发动机拆装工具。它集成了发动机拆卸、安装、调试和运行等多种功能，可以帮助维修人员在实际操作中熟练掌握发动机的拆装与运行技巧。同时，实训台还配备了丰富的教学资料和操作说明书，方便维修人员学习和参考。
二、拆装功能
1. 发动机拆卸：大众宝来发动机拆装运行实训台提供了多种拆卸工具，包括发动机支架、气门座圈、凸轮轴等部件的拆卸工具。通过这些工具，维修人员可以轻松地完成发动机的拆卸工作。
2. 发动机安装：拆下的发动机部件可以通过实训台上的安装孔进行安装，确保各部件正确对位。同时，实训台还提供了发动机润滑系统的安装工具，帮助维修人员完成发动机润滑系统的安装。
3. 发动机调试：在发动机安装完成后，需要对其进行调试。大众宝来发动机拆装运行实训台提供了各种调试工具，如点火线圈测试仪、喷油嘴清洗器等，帮助维修人员检查发动机的各项性能指标，确保发动机正常运行。
三、运行功能
1. 发动机运行演示：实训台内置了一台仿真发动机，可以通过实训台上的操作按钮控制发动机的启动、加速、减速等操作。维修人员可以通过观察仿真发动机的运行状态，了解发动机的工作流程和工作原理。
2. 故障诊断与排除：大众宝来发动机拆装运行实训台还提供了故障诊断与排除功能。当仿真发动机出现故障时，可以通过实训台上的显示屏查看故障信息，并根据提示进行相应的排查和修复。这有助于维修人员在实际工作中快速准确地诊断和解决问题。
四、总结
总之，大众宝来发动机拆装运行实训台是一款功能强大、实用性高的汽车发动机拆装工具。它不仅可以帮助维修人员熟练掌握发动机的拆装与运行技巧，还可以提供故障诊断与排除功能，提高维修人员的综合素质。对于汽车维修与保养人员来说，这款实训台无疑是一个宝贵的学习资源。

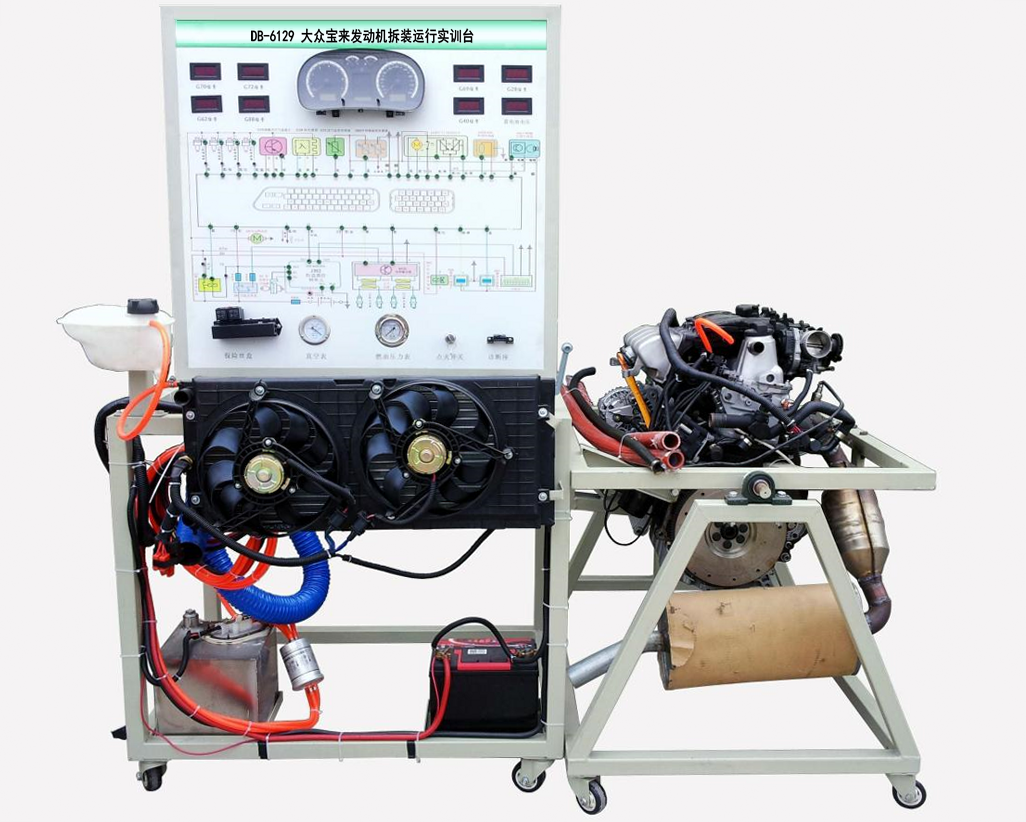

DB-6129 大众宝来发动机拆装运行实训台
一、产品简介
大众宝来发动机拆装运行实训台采用大众宝来1.6L电控汽油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接，可起动运行发动机，检测发动机的装配效果。
二．功能特点
1.大众宝来发动机拆装运行实训台面板上绘有彩色喷绘电路图，学员可直观对照电路图和电控汽油发动机实物，认识和分析控制系统的工作原理；
2.大众宝来发动机拆装运行实训台由拆装翻转台架和运行检测控制台两部分组成。
拆装翻转台架由电控汽油发动机总成和可做360度翻转的发动机拆装架组成，运行检测控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等组成；
3.带有减速机的拆装翻转台架可做轴向任意角度的翻转和静止，可方便地进行拆卸和装配实训，底部放置接油盘，便于小零件、水及油的收集，做到三不落地；
运行检测控制台架安装有起动运行发动机所有的部件要素，如电控单元、水箱、油箱和油泵、仪表、点火开关等，与拆装翻转台架进行油路、电路、水路、气路的对接，可运行发动机(加速/减速/怠速工况正常）、检测发动机装配的效果；
4.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；
5.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色系统电路图，实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气岐管压力等参数变化；
6.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
7.实训台配备有电源总开关、飞轮防护罩等安装�；ぷ爸�。
8.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．技术规格
工作电源：直流12V
燃油标号：依发动机型号
油箱容积：10L
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：120*80mm
外形:1500*1000*1700mm(长*宽*高）
