一、概述
传感与检测实训装置由控制屏、实训挂箱、实训桌组成，通过本实训台可完成各类传感器数据采集、组态软件编程、Labview编程、单片机控制、PLC控制等实训。
设有电流型漏电保护器，对人身安全起到一定的保护。
装置采用组件式结构，更换实验�？楸憬�。如需扩展功能或开发新实验，只需添加实验�？楣蚁浼纯�，永不淘汰。

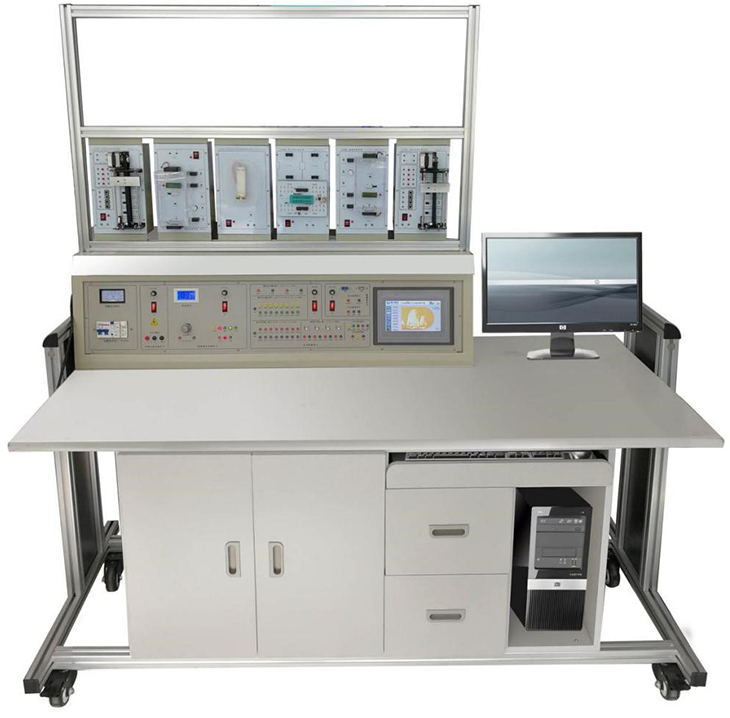

（参考图片）
二、主要技术参数
1、输入电源：AC220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3、装置容量：500VA
4、重量：100Kg
5、外形尺寸（cm）：168×70×160
三、装置构成
（一）实验屏：实训时放置实训挂箱，并提供实训电源，铁质双面亚光密纹喷塑结构。
1、电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
2、电源输出：有保险丝和漏电�；た囟侗；すδ�。输出单相交流220V工作电压有高精度电压表电流表指示。
直流电源电源：+5V/5A，+12V/2A，-12V/2A输出，不同颜色插头，过流自动�；すδ�。
3、DDS信号源部分（正弦波、三角波、方波），幅度、频率可调。 幅度：0-5V；频率：300-4000HZ；
4、多功能采集面板，采用2mm灯笼接口
数字信号输入接口：16路，0/5V；
数字信号输出接口：16路，0/5V，20mA；
模拟信号输入接口：4路，V/I切换，0～5V/0～20mA；
模拟信号输出接口：2路，0～5V，RL:1.5K；
总线通信接口：RS422总线，1路；RS485总线，1路；
USB通信接口：1路，开放式通讯协议；
5、可编程组态显示屏，采用昆仑通泰TPC7062TI，7吋彩色显示屏；
（二）实训桌：铝木结构，桌面为防火、防水、耐磨高密度板，电脑桌连体设计，造型美观大方。采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。
（三）实训�？椋�
| 序号 | 型号 | 名 称 | 功 能 |
| 1 | GC–01 | 单片机实验挂箱（一） |
单片机核心板接口 89C51单片机核心板及仿真器模块 STM32F103单片机核心板及仿真器�？� USB通信接口 电源电路 单片机IO口接线端子 外设扩展接口 |
| 2 | GC–02 | 单片机实验挂箱（二） |
独立/矩阵按键区 LED指示灯 蜂鸣器/功放喇叭 数码管 时钟芯片 2.4G�？榻涌谧� WIFI模块借口座 RS485接口电路 CAN接口电路 LCD/TFT显示屏 |
| 3 | GC–03 |
霍尔传感器闭环控制实验挂箱（三） |
单个A3144霍尔传感器； 0-360度旋转霍尔角度传感器； 直流电机； 可控PWM调速、正反转电机驱动电路； |
| 4 | GC–04 |
光电式传感器闭环控制实验挂箱（四） |
槽型光电开关； 旋转式光电编码器 直流电机； 可控PWM调速、正反转电机驱动电路； |
| 5 | GC–05 |
压力传感器应用实验挂箱（五） |
双孔悬臂平行梁应变式压力传感器； 气压传感器； 桥式采集电路； |
| 6 | GC–06 | 三维加速度/角速度传感器实验挂箱（六） |
引线式六轴加速度传感器�？�； 数据转换电路； 数据监控显示电路； |
| 7 | GC–07 | 温度/湿度闭环控制实验挂箱（七） |
密闭透明亚克力实验空间； 加热电路； 温度/湿度传感器电路； 风扇驱动电路； 除湿电路； |
| 8 | GC–08 | 直线运动控制实验挂箱（八） |
步进电机； 电梯模型； 限位行程开关； 位置光电开关； 步进电机驱动电路 |
| 9 | GC–09 | 震动传感器�？� |
3种振动源： 震动单元： 压电式传感器等 |
| 10 | PLC-01 | PLC主机�？� |
S7300 CPU313C-2DP 128 KB 工作存储器：0.07ms/1000 条指令；集成 DI16/DO16；3 路脉冲输出 (2.5kHz)；使用 24V (30kHz) 增量式编码器进行 3 通道计数和测量；MPI+DP 接口（DP 主站或 DP 从站）；最多可扩展连接 31 个�？�；具有直接数据交换的发送和接收功能；恒定总线循环时间；路由；S7 通信（可加载 FB/FC）； |
| 11 | PLCX-01 | PLC实训�？�1 |
交通灯控制； 艺术彩灯控制； 适用于PLC、单片机控制 |
| 12 | PLCX-02 | PLC实训�？�2 |
电动机模拟控制； 自动售货机控制； 适用于PLC、单片机控制 |
| 13 |
★通信板： |
1）实验台地址范围0-255。 2）具有WIFI、RJ45、RS485上位机通信接口。 3）上位机与各学生实验台智能测量仪表数据交换，接口转换功能。 4）工作温度范围-20℃～+50℃。 |
|
| 14 |
★实验台管理软件（上位机软件） |
具有软件著作权（共1套） |
1）添加、删除、配置各实验台模块。 2）实时监测各学生实验台各项模块实时参数。 3）远程控制各实验台模块功能开关，按键锁定。 4）软件用户登录管理功能。 |
| 16 | 配套资源 | 见附件 |
1、基础部分
1）霍尔传感器的转速测量实验
2）光电式传感器的转速测量实验
3）压力传感器测量实验
4）三维加速度/角速度数据采集实验
5）湿敏传感器实验
6）多种温度传感器测温实验
7）压电加速度式传感器的特性实验
8）89C51单片机核心板�？槭笛�
9）STM32F103单片机核心板�？槭笛�
10）RS485总线通信模块实验
11）CAN宗信通信�？槭笛�
12）2.4G无线通信�？槭笛�
13）WIFI无线通信模块实验
14）LCD/TFT显示屏驱动实验
15) 矩阵按键驱动实验
16）传感器通用接口板，可拔插传感器模块。
17）单片机核心板通用接口板，可拔插单片机核心板。
2、综合部分
（1）直线运动控制
（2）交通灯显示
（3）数码管显示
（5）继电器控制
（6）电机闭环测控�？�
（7）温度闭环控制等
3、LABVIEW实训部分
（1）labview软件与底层硬件的RS485通信实验；
（2） labview软件与底层硬件的RS422通信实验；
（3）labview软件采集四通道电压与显示实验；
（4）labview软件控制输出电平实验；
（5）labview与底层硬件USB通信实验；
（6）labview电平开关量读取实验；
（7）labview电平开关量设置实验；
（8）labview温度风冷控制综合实验；
（9）labview简易示波器综合实验；
（10）labview压力采集综合实验；
（11）labview直线运动控制综合实验
4、PLC实训项目：
（1）交通灯控制；
（2）艺术彩灯控制；
（3）电动机模拟控制；
（4）自动售货机控制；
（5）基于触摸屏控制方式的基本指令编程练习
（6）基于触摸屏控制方式的温度PID控制
（7）PLC编程实训
