电动调节阀流量特性测试实验
一、实验目的1．了解电动电动调节阀的结构与工作原理；
2．通过实验，进一步了解电动电动调节阀的流量特性；
二、实验设备
1．过程控制综合实验装置—DDC控制�？�
2．计算机及MCGS组态软件—DDC控制实验_ModBusRTU.MCG
3．实验专用线若干及RS485转232通讯线一根。
三、实验原理
电动电动调节阀包括执行机构和阀两个部分，它是过程控制系统中的一个重要执行元件。电动电动调节阀接受来自控制器的4~20mA DC信号u，将其转换为相应的阀杆行程l，以改变阀截流面积的大小，从而改变流过阀门的流量。
电动调节阀的流量特性是指介质流过阀门的相对流量与阀杆相对行程之间的关系。
即：
（2.10）
四、实验内容与步骤
1．了解实验装置中的对象，流程图如图2.1.17所示。
图2.1.17电动阀流量特性测试实验流程图
2．接好实验导线。
在传感器信号输出区域，将流量计1信号 FT1用实验线连接到DDC控制模块的AI0信号输入端，正负一一对应。
将DDC控制�？槭涑鲂藕�AO0连接到执行器控制信号输入区的电动调节阀控制信号端口，正负一一对应。
3．使用485转232通讯线将控制台侧边DDC通讯口 “COM1” 与上位机连接。
4．将手动阀门1V1、V3、V4打开，将手动阀门1V2关闭。
5．先打开控制台左侧的总电源开关，按“Start”按钮启动设备，再打开DDC电源开关。

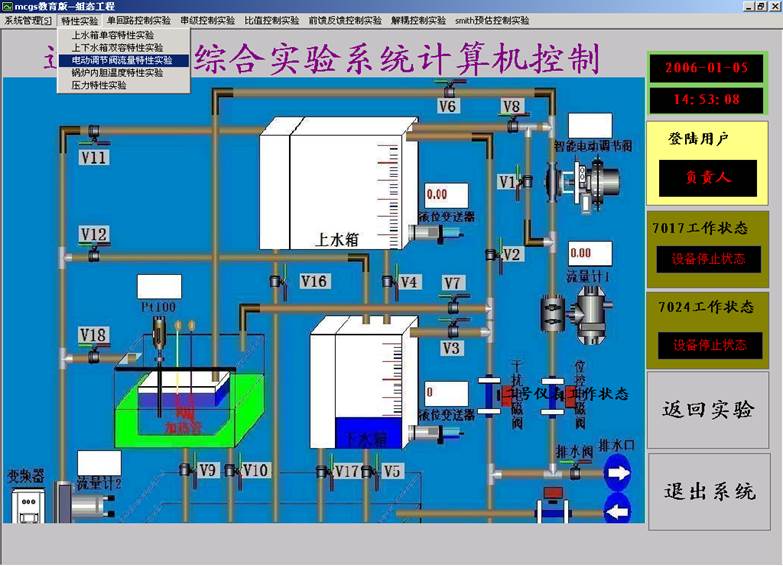

6．运行计算机上的 DDC控制实验_ModBusRTU.MCG工程，选择“系统管理”下拉菜单中的“用户登录”。如图2.1.18所示。
图2.1.18 MCGS工作界面

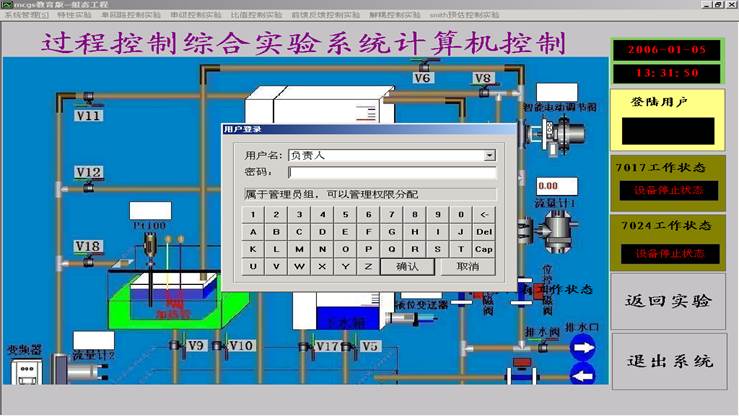

7．出现的界面如图2.1.19所示。
图2.1.19 “用户登录”界面
8．点击“确认”，用户登录完毕。选择“特性实验”下拉菜单中的“电动电动调节阀支路流量特性实验”。如图2.1.20所示。
图2.1.20“特性实验”下拉菜单

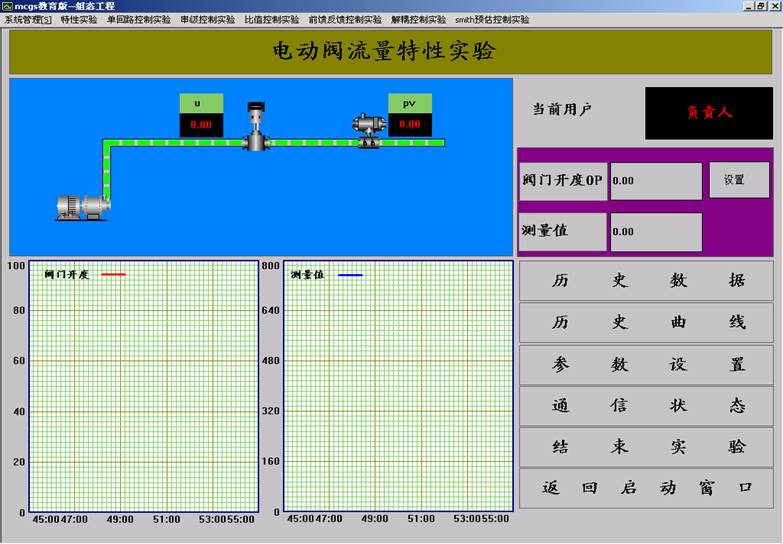

9．出现如图2.1.21所示的“电动阀支路流量特性实验”界面。
图2.1.21电动调节阀支路流量特性实验

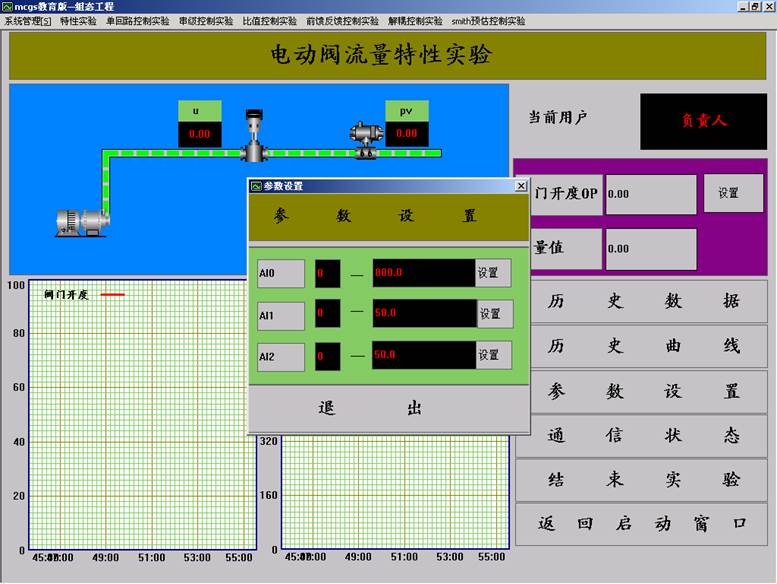

10．点击“参数设置”，出现如图2.1.22所示的界面。
图2.1.22“参数设置”界面
11．将AI0设置为0 – 1200。点击退出，参数设置完毕。
12. 在控制台上打开水泵、电动电动调节阀电源开关。
13．改变阀门开度给定值10℅、20℅、30℅……100℅，分别记录电流表显示值和流量计的流量（电动调节阀的进出口压力保持不变）。
14．由开度作为横坐标、流量作为纵坐标，画出特性曲线图。
15．根据画出的特性曲线，判断该电动阀是线性特性、等百分比特性还是快开特性。
16．实验结束后，关闭水泵1、电动调节阀电源，拆除实验线。
五、实验报告要求
1．画出电动阀流量特性测试实验的结构框图。
2．根据实验得到的数据及曲线，判断该电动阀是线性特性、等百分比特性还是快开特性。
