电动阀单容液位控制实验
一、实验目的1．了解单回路单容液位定值控制系统的结构与组成。
2．掌握单回路液位定值控制系统控制器参数的整定。
3．研究控制器相关参数的变化对系统动态性能的影响。
4. 了解电动阀液位控制的特点。
二、 实验设备
1．过程控制综合实验装置—DDC控制模块
2．计算机及MCGS组态软件—DDC控制实验_ModBusRTU.MCG
3．实验专用线若干及RS485转232通讯线一根。
三、实验原理
本实验采用计算机控制,将液位控制在设定高度。根据水箱1液位信号输出给计算机,计算机根据P、I、D参数进行PID运算，输出信号给电动调节阀，然后由电动调节阀控制水泵1供水系统的进水流量，从而达到控制设定液位基本恒定的目的。

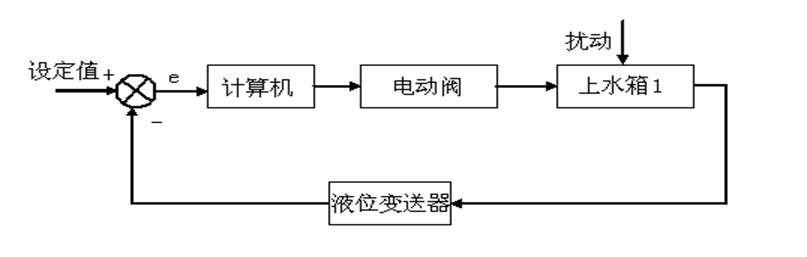

单容水箱液位过程控制的方块原理图如图3.6所示。
图3.6 单容水箱液位过程控制原理图
四、实验步骤与内容（以差压变送器液位信号举例）
1．了解实验装置中的对象，流程图如图3.7所示。
图3.7 电动阀单容液位控制流程图
2．按如下要求接好实验导线。
在传感器信号输出区域，将上水箱液位信号LT1用实验线连接到DDC控制模块的AI0信号输入端，正负一一对应。
将DDC控制�？槭涑鲂藕�AO0连接到执行器控制信号输入区的电动调节阀控制信号端口，正负一一对应。
3．使用485转232通讯线将控制台侧边DDC通讯口 “COM1” 与上位机连接。
4．将手动阀门1V1、V3、V4打开，将手动阀门1V2关闭。
5．先打开控制台左侧的总电源开关，按“Start”按钮启动设备，再打开DDC电源开关。

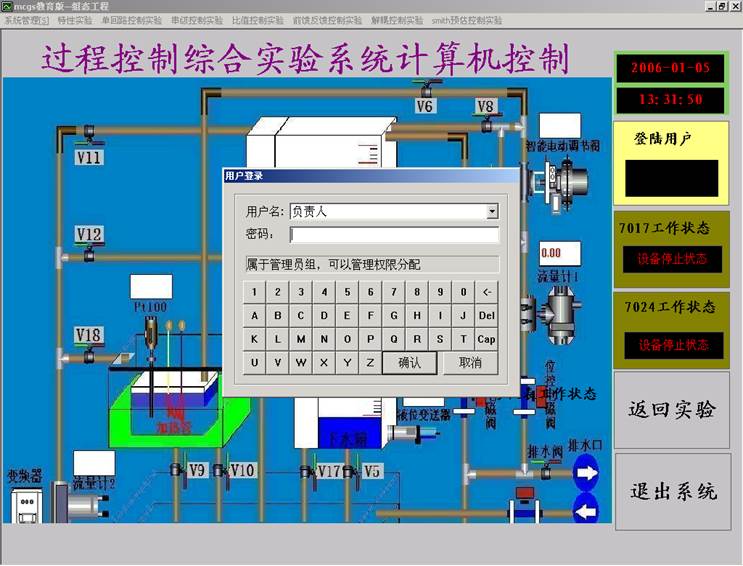

6．运行计算机上的 DDC控制实验_ModBusRTU.MCG工程，选择“系统管理”下拉菜单中的“用户登录”，如图3.9所示。
图3.9 “用户登录”界面

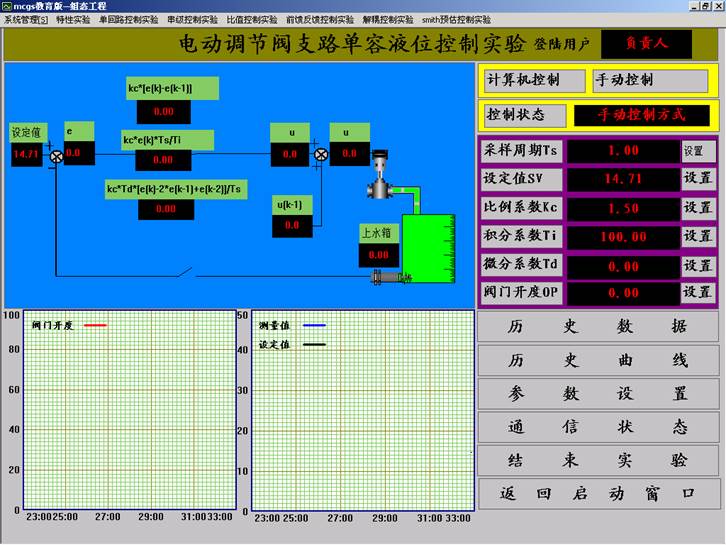

9．点击“确认”，用户登录完毕。选择“单回路控制实验”下拉菜单中的“电动阀支路单容液位控制实验”，出现如图3.10所示的“电动阀支路单容液位控制实验”界面。
图3.10 “电动阀支路单容液位控制实验”界面

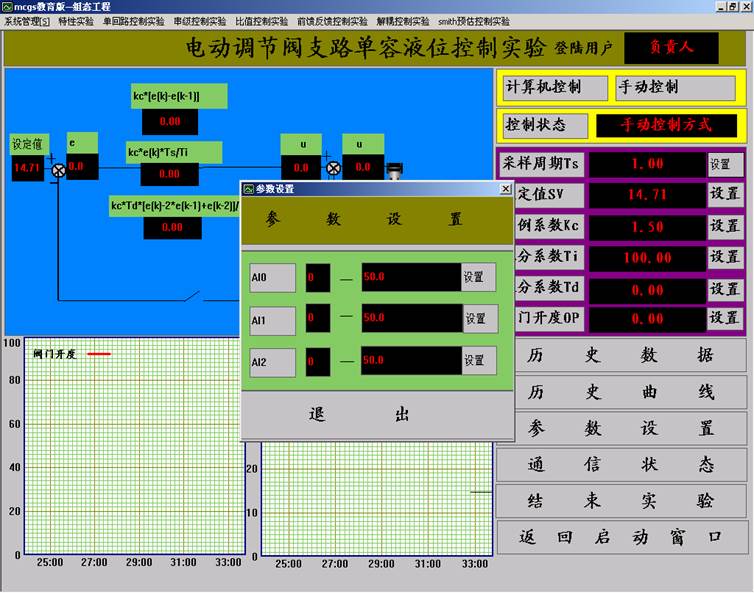

10．点击“参数设置”，出现的“参数设置”界面如图3.11所示。
图3.11 “参数设置”界面
11．将AI0设置为0 – 30。点击退出，参数设置完毕。
12．按本章第一节中的经验法或动态特性参数法整定调节器参数，选择PI控制规律，并按整定后的PI参数进行调节器参数设置。
Ts=1 （参考值）
SV=10 （参考值）
Kc=8 （参考值）
Ti=35 （参考值）
Td=0 （参考值）
13.在控制台上打开水泵、电动调节阀电源开关。
14.选择计算机控制方式。
15．稳定后，分别适量改变调节仪的P及I参数，用计算机记录不同参数时系统的阶跃响应曲线。
16．分别用P、PD、PID三种控制规律，用计算机记录不同控制规律下系统的阶跃响应曲线。
17．实验结束后，关闭水泵、电动调节阀，拆除实验线。
五、实验报告要求
1．画出电动阀单容水箱液位定值控制实验的结构框图。
2．用实验方法确定控制器的相关参数，写出整定过程。
3．比较不同PID参数对系统的性能产生的影响。
4．分析P、PI、PID三种控制规律对本实验系统的作用。
六、思考题
1. 改变比例度δ和积分时间TI对系统的性能产生什么影响？
