1．掌握自控轧钢机控制编程及调试方法
二、实验设备
2．可编程控制器实验箱 1套
3．电脑（安装编程软件） 1片
4．程序下载线 1根
5．实验导线 若干
三、实验内容
6．实验原理
（1、控制要求：PLC运行 ，电动机M1、M2运行，S1有信号后，M1,M2停止电磁阀Y1动作，电动机M3反转，S2有信号，S1有信号，电磁阀Y2动作，电动机运行2秒停止，S1的信号消失，S2信号消失，取出成品后，继续运行。
7．配套程序
本实验配套程序为“自控轧钢机控制实验”。
8．接线对照表9-1
| 对应结点 | PLC | 自控轧钢机控制�？� | ||
| 1 | 输入端口 | I0.0 | 输出端口 | S1 |
| 2 | I0.1 | S2 | ||
| 对应结点 | PLC | 直流电源 | ||
| 3 | 输入端口公共端 | 1M | 电源 | GND/0V |
| 4 | 1L+ | 24V | ||
| 对应结点 | PLC | 自控轧钢机控制模块 | ||
| 5 | 输出端口 | Q0.0 | 信号输入端口 | M1 |
| 9 | Q0.1 | M2 | ||
| 10 | Q0.2 | M3F 正转 | ||
| 11 | Q0.3 | M3R 反转 | ||
| 12 | Q0.4 | 电磁阀 Y1 | ||
| 13 | Q0.5 | 电磁阀 Y2 | ||
| 对应结点 | PLC | 直流电源 | ||
| 14 | 输出端口公共端 | 4L | 电源 | 24V |
| 15 | 4M | 0V | ||
| 对应结点 | 实验箱直流电源 | |||
| 16 | 电源 | 24V | 电源 | GND/0V |
|
注意： 1、禁止带电插拔实验导线，接线完成后需仔细检查确认无误后可开启电源开关！ |
||||
四、实验步骤
9．使用编程电缆连接电脑及PLC。
10．对照接线表连接实验导线。
11．检查确认接线无误后开启实验箱电源。
12．下载程序至CPU。
13．设置CPU至运行状态，并控制输入信号观察输出状态是否与设计程序一致。

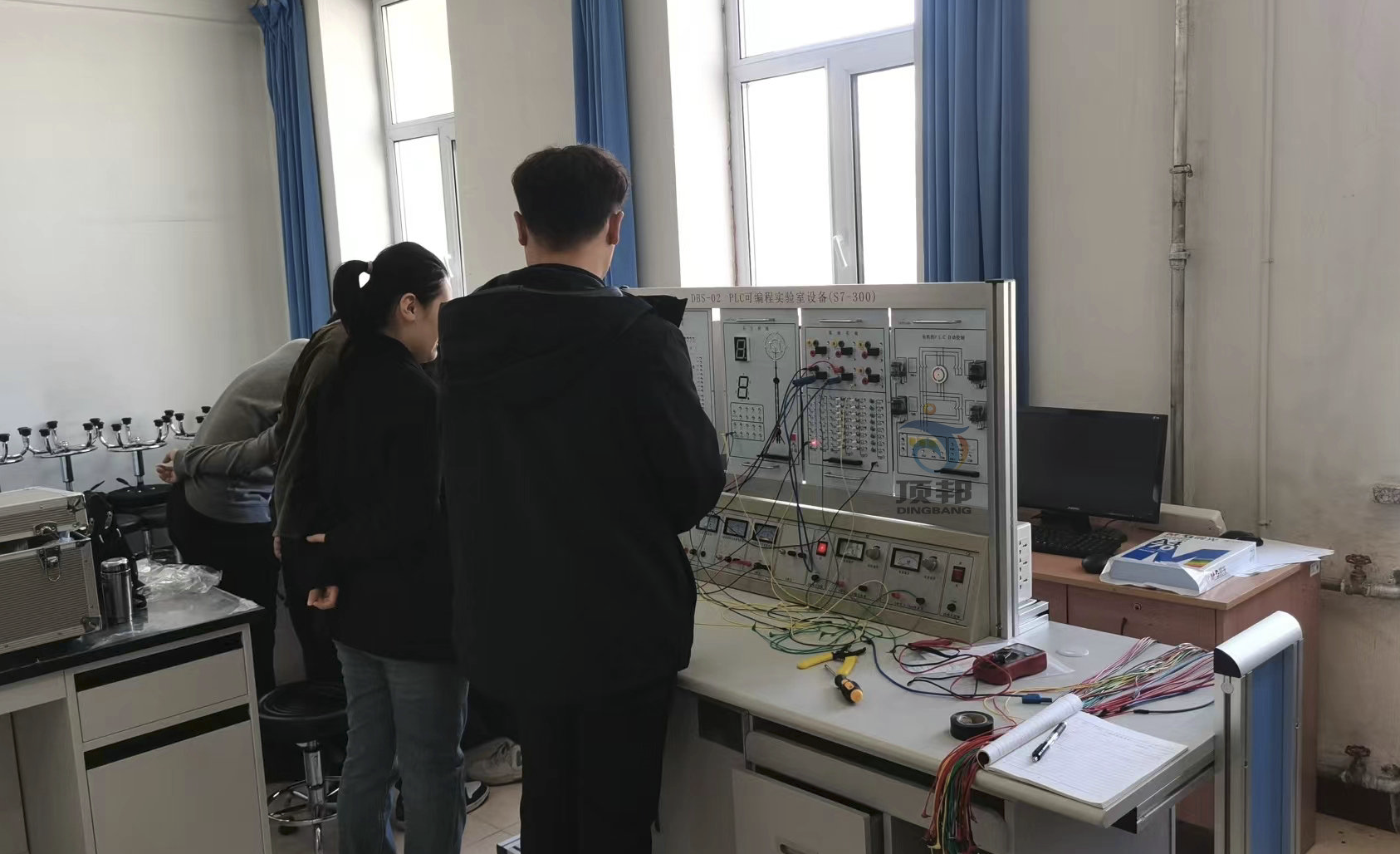

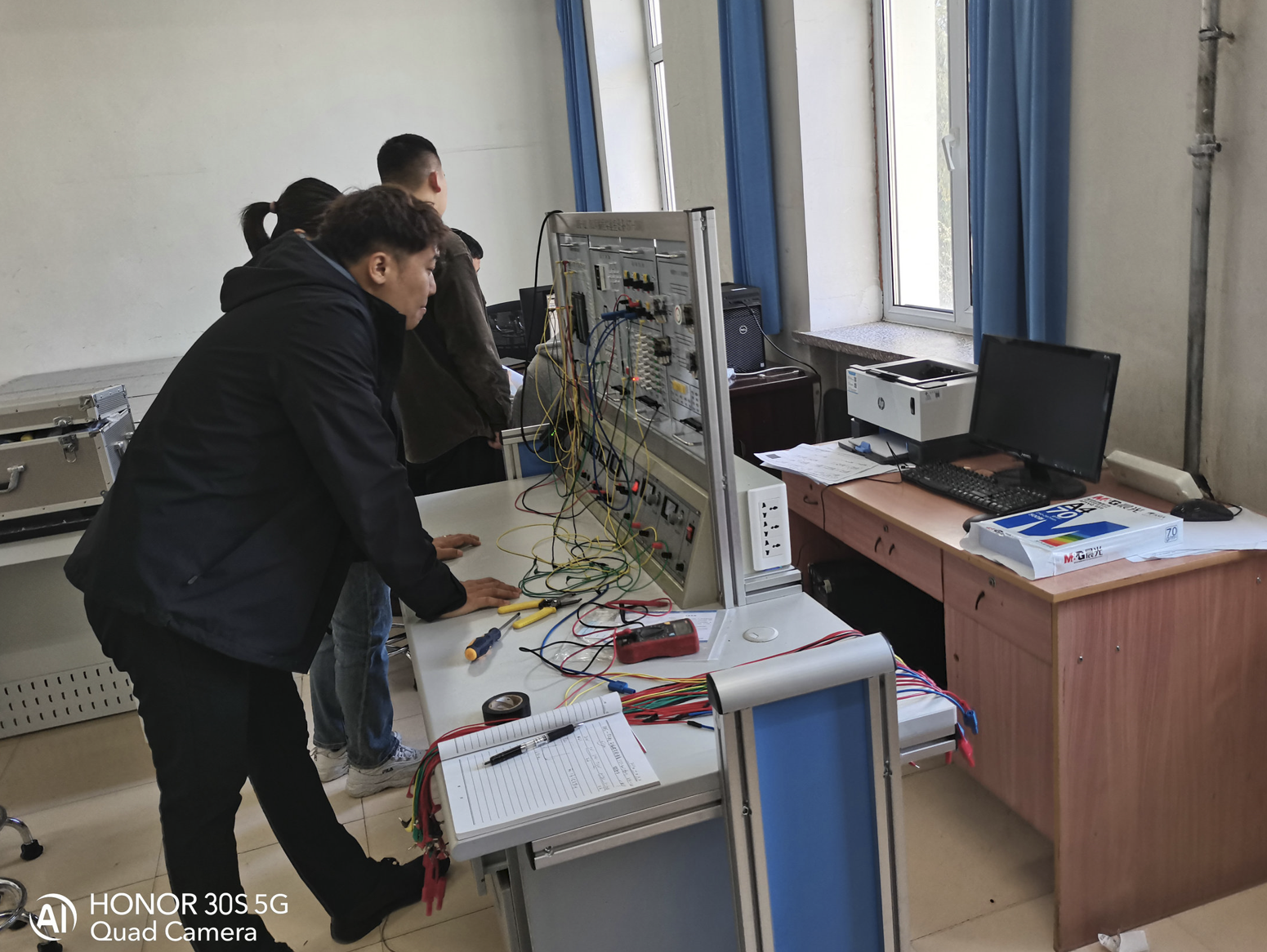

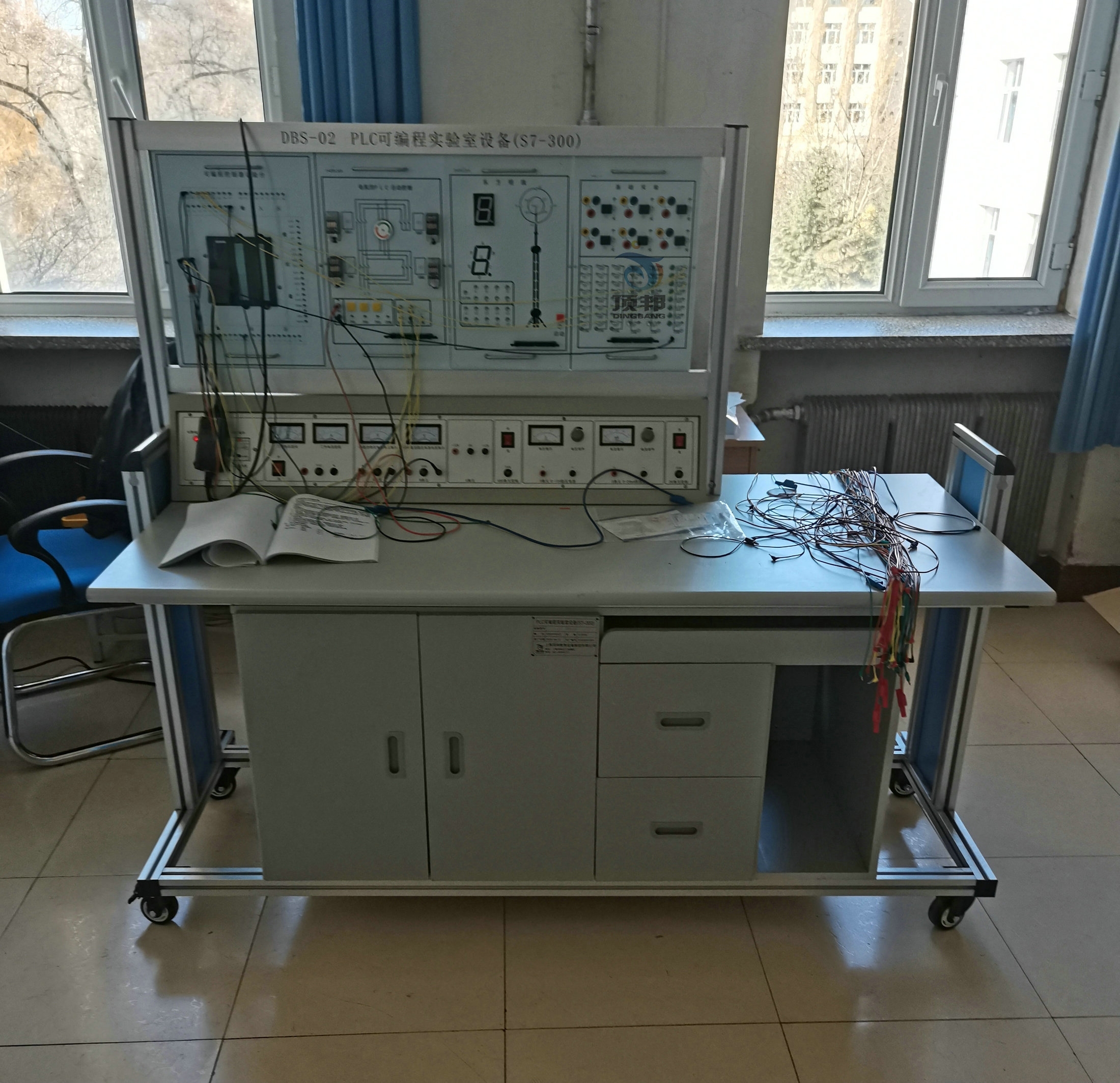

DBS-02 PLC可编程实验室设备(S7-300)
PLC可编程控制器是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断发展。根据这一发展形势，全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实训系统是根据这一教学要求开发的新一代PLC教学产品，产品采用挂箱式，便于实训项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。是PLC教学中的理想工具。
二、系统构成
1、PLC可编程控制器实训台（演示屏与控制箱构成）
2、PLC可编程控制器实训演示装置
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、电脑或手持编程器（用户自备或代购）
8、★配套PLC可编程多媒体课件教学系统适应所有的教材，内容丰富并可随意调取。合理地运用多媒体课件教学系统，可以很大程度上减轻老师讲课的工作量。
★1、提供开发单位“PLC可编程多媒体课件教学系统”著作权证书复印件加盖单位公章；
★2、提供开发单位“授权书”原件并盖公章；
★3、为了教学的统一性要求PLC可编程多媒体课件教学系统与实训装置是同一个生产商！
(包含以下内容):
第1章 常用低压电器（75页）
第2章 电气控制基本环节和典型线路分析（44页）
第3章 电气控制系统设计（64页）
第4章 可编程序控制器的组成与工作原理（31页）
第5章 可编程序控制器的基本指令（81页）
第6章 可编程序控制器的功能指令（131页）
第7章 可编程序控制器的特殊功能�？椋�112页）
第8章 可编程序控制器控制系统的（35页）
第9章 可编程序控制器的联网与通信（102页）
第10章 FX3U系列可编程序控制器介绍（27页）
第11章 电动机正反转控制线路新（42页）
第12章 Z3050摇臂钻床电气控制（72页）
第13章 卧式镗床控制（60页）
第14章 铣床电气控制（57页）
第15章 桥式起重机的电气控制（25页）
第16章 工作台自动往返PLC控制系统（74页）
第17章 昼夜报时器PLC控制系统（20页）
第18章 全自动洗衣机PLC控制系统（36页）
第19章 广告牌循环彩灯PLC控制系统（84页）
第20章 综合控制系统（55页）
三、PLC可编程控制器实训台控制箱技术指标
1、电源
1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级�；すδ堋Ｊ涑鼋涣�220V工作电压有高精度电流表与电压表指示
A组:直流电压+5V/3A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
B组: 直流电压24V/2A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
C组:低压直流稳压电源，电压+12V/-12V输出，电流2A。
D组: 0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
E组:恒流源，提供0-20mA恒流源
F组:单相市电输出，供用户自备仪器使用。
四、PLC可编程控制器主机挂箱功能、特点
◆PLC主机：输入：24点 输出16点
◆型号：西门子S7-300
◆输出电压：直流24V，电压表指示
◆利用应用软件编程
◆电源输入：交流220V，50Hz
1）功能包括
◆ 交流电源输入区 ◆ PLC主机 、编程电缆
◆ LED发光管、指示灯 ◆ 输出负载指示
◆ 输入模拟开关（按钮和开关） ◆ LED数码管 、蜂鸣器
◆ 直流稳压电源5V1A，24V2A ◆ PLC输入 、输出端口
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）PLC主机一般采用西门子主机。如用户要求时也可配备其他型号主机。
4）实训台本身带有24V2A的电源�？梢灾苯佑糜谑涑龈涸鼗蛴胙菔咀爸媒涌诨蛴肫渌杂ψ爸孟嗔�。
5)双口接线法 PLC主机与实训挂箱之间的连接即可采用自锁采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实训连接速度，与单一连接法相比具有绝对优越性。
五、实训桌：铝木结构，采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。
六、PLC可编程控制器实训演示挂箱
该装置是为了配合PLC可编程控制器实训台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构训证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。演示挂箱后盖由铝合金注塑而成，箱体结构合理，工艺先进，美观大方。该装置在演示屏上位置可任意移动、互换。
演示装置上对PLC的输入输出均采用24V电源，5V电源供执行机构中的外围使用，每套演示装置主要由十七块实训挂箱组成，它们的型号分别为：
1）PLC001 交通信号灯PLC自动控制
2）PLC002 搅拌器的PLC自动控制
3）PLC003 LED数码管显示PLC自动控制（实物）
4）PLC004 四层电梯的PLC自动控制（实物）
5）PLC005 加工中心刀具库选择控制（实物）
6）PLC006 艺术彩灯造型的PLC控制
7）PLC007 电机的自动控制（实物）
8）PLC008 步进电机的PLC控制（实物）
9）PLC009 模拟电视发射塔 10) PLC010 自动送料装车系统
11)P LC011自动售货机
12)PLC012 自动成型系统
13)PLC013 水塔自动供水系统
14)PLC014 邮件自动分拣系统
15)PLC015 自动洗衣机系统
16)PLC016 电镀系统
17）PLC017 基础实训
18）PLC主机：输入：24点
输出16点
七、实训项目
1．与、或、非逻辑功能实训
2．定时器、计数器功能实训
3．跳转、分支功能实训
4．移位寄存器实训
5．数据处理功能实训
6．微分、位操作实训
7．交通信号灯PLC自动控制实训
8．搅拌器的PLC自动控制实训
9．LED数码官显示PLC自动控制实训
10．四层电梯的PLC自动控制实训
11．加工中心刀具库选择控制实训
12．艺术彩灯造型的PLC控制实训
13．电机的自动控制实训
14．步进电机的PLC控制
15．模拟电视发射塔实训实训
16．自动送料装车系统控制实训
17．自动售货机实训
18．自动成型实训
19．水塔自动供水控制系统实训
20．邮件自动分拣实训
21．自动洗衣机控制系统模拟实训
22．电镀过程控制实训
