PLC电机控制实训台，PLC综合实训装置配套有电脑和相关软件，该实训装置集西门子S7-1200PLC、编程软件及仿真实训教学软件、基础实训项目和综合实训项目与自动工业控制行业中的电路或系统设计、调试、维护等紧密相关。通过实训，学生可系统地学习PLC程序设计与调试、相关自动控制系统中的电路设计与调试，并且使它们有机地结合在一起，从而提高各门课程的综合应用能力�！�
1. PLC电机控制实训台，PLC综合实训装置需要完成《电工技能训练》、《PLC可编程控制器技术》、《电气控制技术》、《电力拖动控制线路与技能训练》、《电机及拖动基础》等相关科目的实训教学内容。
★2.PLC电机控制实训台，PLC综合实训装置采用固定电源控制屏的台式结构和活动网孔板结构，训练与鉴定接近工业现场，外形美观、结构合理，牢固、耐用，实训方式灵活，增加元器件即可增加实训项目，可扩展性强。

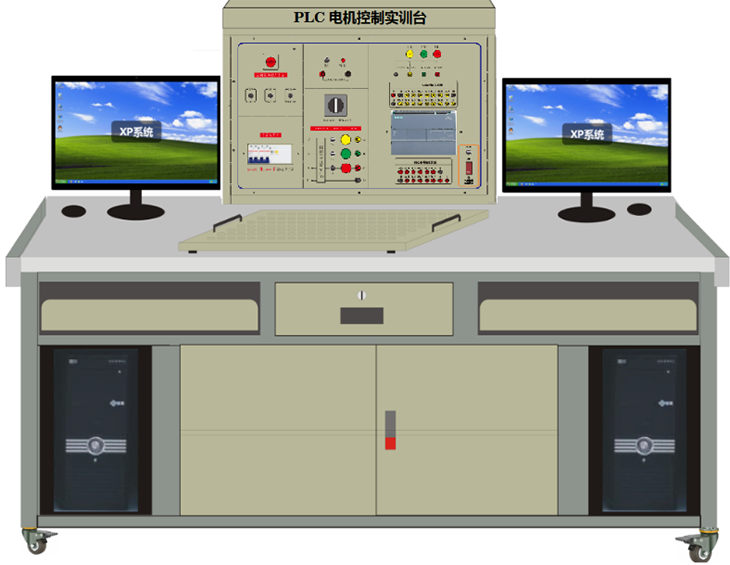

（实训装置单台效果示例图，具体生产时，显示器加�；ふ郑�
3.实训装置需要配套教学数字资源，提供正版辅助教学仿真软件，教师可以根据学生学习情况选择相应的训练。
二、技术性能需求
1.实训装置工作电源：三相五线制电源（交流380V），设备需带有漏电�；ご胧�，高压电源380V/220V需采用安全隔离变压器输出，配有熔断丝保护功能。提供黄、绿、红三只相灯（带电压表）输出指示。
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：≤1.0KVA
4、实训装置尺寸：长1600mm，宽800mm，高1400mm
三、实训设备的配置要求
★1.实训装置电源控制屏：需采用铁质双层亚光密纹喷塑结构，彩色喷涂工艺，面板文字清晰，电气符号规范，设计合理。
2.实训装置参数
★2.1提供直流24V/5A的电源输出，带有输出指示功能。
★2.2 提供三相380V交流电源及单相220V交流电源输出（需采用安全隔离变压器输出）。
★2.3 实训装置需固定集成PLC主机，引出端子到面板，便于控制中间继电器及低压电器元件。
PLC主机参数不低于如下配置：125 KB 工作存储器；24VDC电源，板载 DI14 x 24VDC 漏型/源型，板载 DQ10 x 24VDC 及 AI2 和 AQ2；板载 6 个高速计数器和 4 个脉冲输出；信号板扩展板载 I/O；多达 3 个用于串行通信的通信�？�；多达8个用于I/O 扩展的信号模块；0.04 ms/1000 条指令；2 个 PROFINET 端口，用于编程、HMI 和 PLC 间数据通信。（参考型号：西门子PLC-1215C等）
2.4实训电机（铝壳电机）
需提供三相鼠笼异步电动机2台，额定功率100W，电压380V（Y/△接法），转速1400r/min。
2.5需提供可移动网孔板2块（供货时安装好元器件）
网板尺寸为600mm×450mm×30mm，左右两边设有2只铝拉手。
2.6 提供实训所需的低压电器元件2套，安装于网板上，主要元件为市场知名品牌（参考品牌：德力西等），详见列表清单。
★2.7实训桌
需采用铁质双层亚光密纹喷塑结构，采用双工位，左右两边都需放置一台品牌电脑，留有机箱放置位置，带有抽屉式键盘，电脑显示屏须有防推到保护罩。桌面为防火、防水、耐磨高密度板，设有抽屉和元件储存柜，结构坚固。尺寸：1600×800×780mm。
2.8实训方凳：每套实训装置需提供2只铁质方凳，座板为防火、防水、耐磨高密度板。
2.9实训导线及耗材
全室需配备15卷0.75mm的软导线（100米/卷）一批，还需提供1套护套结构实训连接导线。
★2.10 移动式PLC主机实训箱
该实训箱需采用可移动式结构，PLC主机接线端子引出到面板，提供24V供电电源，及24V中间继电器。用户结合提供的网板和低压电器元件，可自行扩张其他实训电路。PLC主机同固定的PLC主机型号相同。
2.11全教室配置1台教师用实训装置
教师用实训装置和学生用实训装置基本配置相同。
2.12全教室配置1台电源主控台
电源主控台需配套电源管理系统1套。电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能清除故障后，才能上电成功。

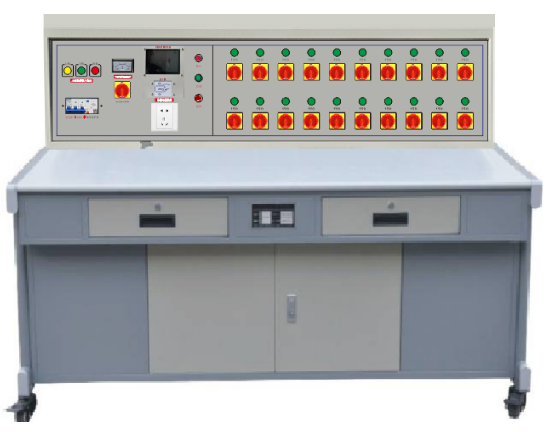

（电源控制台示例图片）
2.13提供配套的教学数字资源(辅助教学仿真软件)
2.13.1 提供以下辅助教学仿真软件
辅助教学仿真软件需提供软件截图，提供国家认可的合法来源证明文件，避免产权纠纷。
1.可编程控制器仿真训练类软件
软件对重点、难点PLC控制电路展开仿真实训。每个实训项目需包含实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行等训练模块。
PLC控制实训内容包含：电动机启�？刂�，电动机正反转控制，电动机循环正反转，可逆运行反接制动，三速电机控制，星角降压启动控制，数码管点亮控制，交通灯控制，恒压供水系统控制，循环彩灯控制，停车场车位控制，小推车控制，简易三层电梯控制，大小球传送装置控制，简易机械手控制，音乐喷泉控制，运料小车控制，电镀生产线控制，皮带运输线控制，工业洗衣机控制，双面铣床控制等。
2.电工作业培训教学类软件
需包含电工初步知识（电工基础、电工仪表使用、导线安全连接、安全用电工具、安全用电标志），触电急救（触电的方式、安全防护措施、接地与接零�；ぁ⑷斯ず粑�，心肺复苏等急救方法），风险排除（灭火器类型、灭火器的使用），电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子技术）等模块。
3.电机与变压器仿真教学类软件
需包括功率电机、控制电机、信号电机和变压器等实训单元。每个实训项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考核评价等实训任务。本软件需既可支持教师的课堂演示教学，也可支持学生进行课前预习，重点支持学生在理论课后进行的自主仿真实训，并可在此基础上实现技能考核。
4.电力拖动仿真教学类软件
内容需涵盖三相异步单向转动控制，三相异步机正反转控制，三相异步机两地控制，手动顺序控制与测量，能耗制动控制与测量，Y/△启动控制与测量，四限位行程控制与测量，自动顺序控制与测量，单向转动控制与测量，双限位控制与测量，两地控制与测量，三相五线供电系统，照明电路及单相电动机控制，正反转能耗制动与无功计量，双速电动机控制，Y/△启动顺序控制，三速电动机控制，直流电动机正反转、调速与制动，直流电动机反接制动控制，点动功能正反转控制，多台电动机联动控制，电动机控制与功计量，顺序启动控制，车床，钻床等。每个项目设有实训目的、实训器件、实训电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。
5.PLC与变频器仿真教学类软件
需包括可编程控制器和变频器在内的中级（PLC工作原理控制、程序的执行过程、电动机的起�？刂�、电动机的正反转控、电动机循环正反转控制、三速电动机控制）、高级（星/角起动控制、电动机正反转能耗制动控制、彩灯循环控制、数码管的点亮控制、大小球传送装置控制、简易机械手的控制）、技师（电镀生产线的控制、自动交通灯的控制、皮带运输线的控制、工业洗衣机的控制、恒压供水系统的控制、小推车控制、停车场车位的控制、变频器的PU操作、变频器的EXT操作、变频器的组合操作）、综合（手持编程器的操作、X62W万能铣车、Z3050摇臂钻床、CA6140型车床）26个项目，每个项目又根据需要设有：实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行等多种模块。
（四）装置至少需要完成的实训内容
★1.电机及电力拖动基�。ㄔ砑叭现萄В�辅助教学仿真软件中需有对应内容。
(1)三相异步电动机的结构、原理和基本使用方法；
(2)三相鼠笼式的启动方法；
(3)低压电器分类与基本结构；
(4)接触器的结构、用途、原理；
(5)控制按钮、转换开关、指示灯等主令电器的结构、用途、原理；
(6)继电器的结构、用途、原理；
(7)熔断器的分类、结构、用途、原理；
★2.电动机的继电器接触控制线路辅助教学仿真软件中需有对应内容。
(1)三相异步电动机的点动控制线路；
(2)三相异步电动机的自锁控制线路；
(3)三相异步电动机的正反转控制线路；
(4)三相异步电动机的星-三角启动控制线路；
★3.电动机的PLC控制线路辅助教学仿真软件中需有对应内容。
(1)三相异步电动机的PLC点动控制线路；
(2)三相异步电动机的PLC自锁控制线路；
(3)三相异步电动机的PLC正反转控制线路；
(4)三相异步电动机的PLC星-三角启动控制线路；
（五）实训设备配置需求列表
| 序号 | 名称 | 单台数量 | 全室数量 | 单位 | 备注 |
| 1 | PLC综合实训装置 | 1 | 28+1 | 台 | 需集成固定PLC主机，28台学生用，1台教师用。实训桌（左右各放一个电脑主机位置）尺寸：1600×800×780mm。 |
| 2 | 方凳 | 1 | 58 | 张 | |
| 3 | 电源总控台 | 1 | 1 | 台 | |
| 4 | 教师座椅 | 1 | 1 | 把 | 五轮转椅 |
| 5 | 数字化教学资源 | 1 | 58 | 点 | |
| 6 | 实训导线及耗材 | 1 | 1 | 批 | 提供15卷（100米/卷）0.75平方的软导线 |
| 7 | 三相鼠笼异步电动机 | 2 | 58 | 台 | 380V（Y/△接法） |
| 8 | 实训网板 | 2 | 58 | 张 | 装好低压电器元件 |
| 9 | PLC主机实训箱（可移动式） | 1 | 28+1 | 套 | |
| 10 | 国产品牌台式电脑 | 2 | 58 | 台 | 台式电脑配置不低于：23英寸显示器，i5处理器，16G内存 512G固态硬盘。 |
| 低压电器元件清单列表： | |||||
| 序号 | 名称 | 每台数量 | 全室数量 | 单位 | 备注 |
| 1 | 三相断路器 | 2 | 58 | 只 | |
| 2 | 交流接触器 | 6 | 168 | 只 | |
| 3 | 热过载继电器 | 2 | 58 | 只 | |
| 4 | 通电延时时间继电器 | 2 | 58 | 只 | |
| 5 | 时间继电器方座 | 2 | 58 | 只 | |
| 6 | 熔断器底座3P | 2 | 58 | 只 | |
| 7 | 熔断器底座2P | 2 | 58 | 只 | |
| 8 | 接线端子排 | 2 | 58 | 只 | |
| 9 | 按钮开关盒（3位） | 2 | 58 | 只 | |
| 10 | din导轨 | 2 | 58 | 根 | |
| 11 | 24V中间继电器 | 6 | 168 | 只 | |
| 12 | 安全护套实训连接线 | 2 | 58 | 套 | 4号护套线+叉接 |
