变频器支路流量控制实验
一、实验目的1、了解简单流量过程控制系统构成和涡轮流量计的特性
2、掌握流量控制方法
二、实验设备
1．过程控制综合实验装置—仪表控制�？�
2．计算机及MCGS组态软件—仪表控制实验.MCG
3．实验专用线若干及RS485转232通讯线一根。
三、实验系统流程图
图3-9变频器流量控制实验流程图
四、实验原理
根据设定的流量输给调节仪，用调节仪的输出来控制变频器，用流量计测出流量信号反馈给调节仪，由调节仪进行比较和运算输出给变频器，从而最终达到管内流量的平衡。
五、实验步骤
1、按图接好实验导线和通讯线。
在传感器信号输出区域，将流量传感器信号FT2输出信号用实验线连接到智能调节仪I（addr：1）的 输入 1-5V 信号输入端，正负一一对应。
将智能调节仪I的 输出4-20mA 连接到执行器控制信号输入区的变频器输入信号端口，正负一一对应。
2、使用485转232通讯线将控制台右侧面的仪表通讯口 “COM2” 与上位机连接。
3、将手动阀门2V1、V3、V4打开。
4、先打开控制台左侧的总电源开关，按“Start”按钮启动设备，再打开仪表电源。
5、运行仪表控制实验软件，选择系统管理菜单中的用户登录，登录用户。
6、选择单回路控制实验的变频器流量控制实验。
7、如选用仪表控制则点击“仪表参数”，设置参数，
Addr=1 InP=33 OPt=4-20mA dPt=1
比例系数P=350，积分系数I=25， D=5 Ctl = 10
SCL=0 SCH=1200
OPL=0 OPH=100 CF2=0
其余参数不变，参数设置完点击退出。
8、选择仪表控制，给定设定值600L/h。
9、在控制面板上打开变频器电源开关，打开变频器启停开关，启动变频器。
10、待流量稳定后，通过以下方式加干扰：突增（或突减）设定值的大小，使其有一个正（或负）阶跃增量的变化。加入干扰后，水压力便离开原平衡状态，经过一段调节时间后，稳定至新的设定值。
11．分别适量改变调节仪的P及I参数，重复步骤11，用计算机记录不同参数时系统的阶跃响应曲线。
12．分别用P、PD、PID三种控制规律重复步骤4～8，用计算机记录不同控制规律下系统的阶跃响应曲线。
产品介绍：

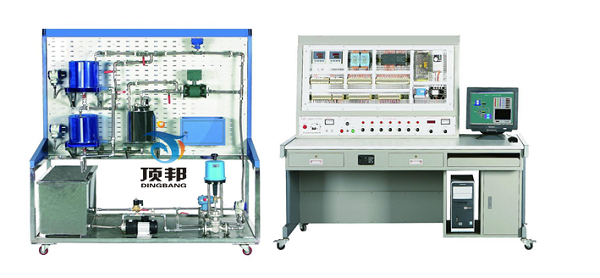

DB-CG01 过程装备安装调试技术实训装置
一、产品概述
生产过程自动化仪表控制技术，广泛应用于化工、石油、冶金、电力、建筑、陶瓷、制药、轻纺和食品等行业。随着科学技术的发展，对自动化仪表过程装备的安装与调试提出了更高的要求。本实训装置主要能完成液位、压力、流量、温度传感器、变送器、管道阀门以及动力系统等安装和调试操作的技能实训：
1.检测仪表安装
仪表安装施工人员，不仅要掌握各类仪表基本工作原理、校准和调整方法，还应该懂得自动化仪表工程安装施工规范、施工程序。学会看施工图，掌握安装技能。同时还要具备钳工、管工、电工、焊工等工种的一般工艺知识和技能，懂得安全施工常识，牢记安全施工重要性，严格按施工图、施工规范施工，使自动化工程安全可靠、测量准确、维修方便、整齐美观。
2.检测仪表调试
仪表调试人员不仅要了解和熟悉被检控对象的状况和仪表工作的环境，还要熟悉和掌握仪表结构、工作原理及性能。不断总结和积累仪表调试经验，保证生产安全、优质、高效正常运行。
3.管道阀门以及动力系统的安装调试
管道阀门以及动力系统的安装是进行仪表安装和调试的基础，是更好地锻炼学生动手能力的环节，也是其他检测仪表运行的必经阶段。
本实训装置完全满足《自动化装置安装与调试》、《过程仪表安装与维护》以及《仪表维修工操作实训》等课程实训教学的需要。主要培养面向自动化、建筑、化工、冶金等行业的大、中型企业，从事自动化仪表的安装、维护、调试以及工业自动化仪表维修等工作的技术工人。
二、系统特点
1.实训对象敞开式结构设计，直观性强，便于理解
2.所选用的仪器仪表的参数和特性符合系统的设计要求，实训效果理想
3.仪器仪表的可拆装性，加深了学生对工程仪器仪表的理解，尤其对仪器的工作原理的理解
4.实训装置通过带快速接头的软管自由连接和设计，不仅锻炼了学生的动手能力，也使学生对系统有了深刻的认识。
三、技术性能
1. 输入电压：单相三线～220V±10％ 50Hz
2. 装置容量：≤3kVA
3. 工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
4. 整体尺寸：179cm×75cm×178cm
四、系统组成
被控对象（不锈钢框架）：
1. 动力系统：1套
2. 水箱：2套
3. 锅炉：1套
4. 储水箱：1套
5. 液位：2路压力变送器进行水箱液位检测
6. 流量：采用涡轮流量计和电磁流量计对管道流量检测
7. 压力：电容式差压变送器测量电动阀两端的压力
8. 温度：采用PT100进行温度检测
9. 电动调节阀：1个，通过改变阀门大小来控制管路流量大�。ǹ刂葡低持械谋淦灯魍梢远怨苈�
流量大小进行控制，电动调节阀与变频器可任选其中一种作为控制流量的执行器，也可以两种均�。�
10. 管路：软管和管道若干
11. 阀门：若干
控制系统：
1. 电源控制部分
2. 漏电�；て鳎�1个
3. 控制开关：若干
4. 仪表控制系统：1套
5. 远程数据采集模块：1套
6. 西门子S7-200PLC：1套
7. RS485/232转换器：1个
8. PC/PPI通讯电缆：1根
9. 三菱变频器：1个，通过改变泵的转速来控制管路流量大�。ū豢囟韵笾械牡缍鹘诜梢远怨苈妨髁看笮〗锌刂�，电动调节阀与变频器可任选其中一种作为控制流量的执行器，也可以两种都�。�
10. 单相调压�？椋�1套，控制锅炉电加热管的输入电压
11. 各种�？楦ㄖ沧凹喝舾�
12. 各种电源线：若干
配件：常用工具及装置配套件
五、实训项目
1. 实训装置的结构组成和系统认识
2. 传感器工作原理的认识
(1) 压力变送器的工作原理认识
(2) 涡轮流量计的工作原理认识
(3) 电磁流量计的工作原理认识
(4) 差压变送器的工作原理认识
(5) PT100热电阻的工作原理认识
3. 传感器安装调试技能实训
(1) 压力变送器的安装调试
(2) 涡轮流量计的安装调试
（3） 电磁流量计的安装调试
4.实训装置的结构组成和系统认识
5.仪表的认识
(1) 智能调节仪的认识
(2) 远程数据采集�？榈娜鲜�
(3) S7-200PLC可编程控制器的认识
6.仪表的安装布线技能实训
(1) 智能调节仪的安装布线
(2) 远程数据采集�？榈陌沧安枷�
(3) S7-200PLC可编程控制器的安装布线
7.仪表的使用
(1) 智能调节仪的使用
(2) 远程数据采集�？榈氖褂�
(3) S7-200PLC可编程控制器的使用
8.自动控制技能实训
(1) 单回路与串级控制系统概述
(2) 液位定值控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制）
(3) 管道流量定值控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制）
(4) 温度定值控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制）
(5) 液位与管道流量串级控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制）
(6) 加热水箱温度与流量串级控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制）
9.MCGS工控组态软件组态和控制技能实训
(1) 实时数据库组态
(2) 图形动画、报表、曲线、报警组态
(3) 设备通讯组态
（4）脚本程序应用组态
