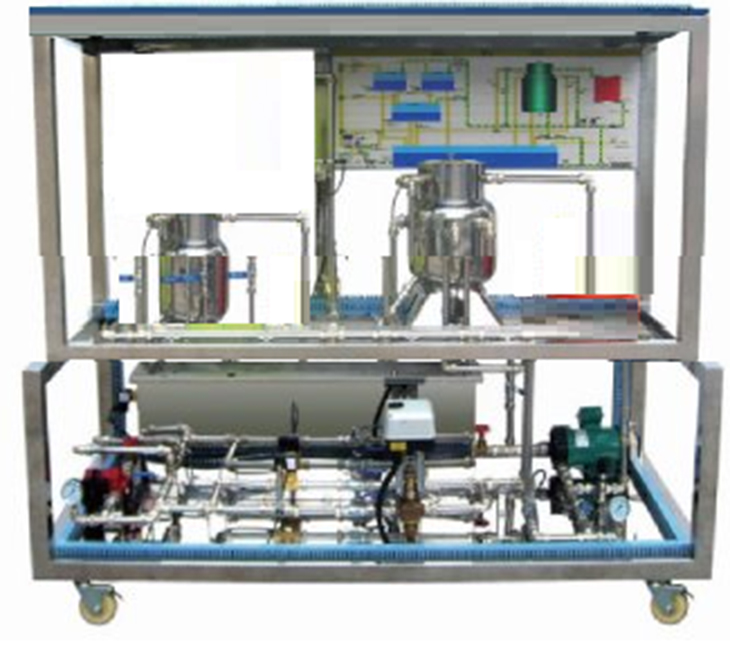

一、概述
冷却水温度自动控制实训装置符合海船船员评估规范中"冷却水温度控制系统的操作与管理"以及"轮机自动化实验"考核标准，针对柴油机冷却水温度自动控制系统设计开发的。可以满足《轮机自动化》、《过程控制》等课程的实训教学要求。通过实训可以让学生认识柴油机冷却水温度控制系统基本组成。
二、系统特点
1、对象装置和控制系统一体式设计
2、采用电加热的方式模拟柴油机的负荷，通过控制电加热的加热功率模拟柴油机负荷的变化，能够进行控制参数调整，能够完成冷却水温度控制过程实验。
*3、使用腊质三通温度调节阀调节器恒温阀调节器作为系统的控制调节器。
4、在冷却系统中，柴油机是用淡水冷却，而淡水在经热交换器用舷外水冷却。这就减少了对柴油机的腐蚀，对环境的污染，并提高了可靠性。
5、为使主机以外的其他机械设备均用淡水，且用一个系统进行冷却，变形成了中央冷却系统。若有部分设备单独用海水冷却，则称混合式冷却系统。
6、实现中央冷却水系统温度的手动调节控制/应急调节控制：在自动温度调节系统失效的工况下进行手动调节控制阀，实现温度的定量控制。
三、技术指标
1、 输入电压：单相三线～220V±10% 50Hz
2、 工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3、整机功耗：＜3kVA
*4、水温：最高90度，热热器温差10度
5、智能电源管理系统
分别测量系统机功率。通过键控、数显窗口实现人机对话的智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；
1）具有短路、过流、过压、欠压、失压、功率限定6大�；すδ�；电源具有一键锁定功能，处理故障时，防止漏电�；て骱险�，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过清除故障后，才能上电成功
*2）采用2.5寸液晶面板实时监控设备运行情况，提能实时监测电压、电流、功率、电能等参数，液晶触摸屏监测数值。
3）阀值值设备：短路、过流、过压、欠压、失压、功率等阀值设定
4）短路�；ぃ罕；ど璞傅缌鞔蟮�3倍时同，0.3秒内瞬间跳闸
5）漏电�；ぃ旱甭┑缰档酱锷瓒ㄖ�1％时，系统0.1秒内瞬间断电。
过载保护：防止设备着火�；ぃ备涸氐酱锷瓒ㄖ�5％时，系统0.1秒内瞬间跳闸。
6）过压保护：有效防止设备损坏，当电压达到时270V时，系统0.5秒内瞬间跳闸。
7）欠压�；ぃ河行Х乐股璞杆鸹�，当电压达到时165V时，系统0.5秒内瞬间跳闸。
8）强制故障锁定功能：发生故障导致跳闸时，人为无法上电，只能通过清除故障后，才能上电成功
9）故障查询：一键故障可查询历史故障源
10）故障测试功能：可在线测试出系统中不安全的用电功能，用一键故障可查询可排除故障源
11）手自动功能：手动、自动自由切换
四、系统配置
1、控制对象：
加热模拟锅炉模拟主机工作条件，腊质三通温度调节阀调节器三通调作为调节器，透明膨胀水箱实现水流交换，温度传感器测量关键点温度等
2、转速度控制系统：
可以模拟主机功率，实现转速与水温之间的变化，为系统提供稳定的冷却水
3、海水冷却系统：
海水由水泵抽入进机油换热器与冷却水进行热交换，带走冷却水中的热量，经再淡水换热器进行热交换后，流入大海。
4、中央淡水冷却系统
低温冷却水进入主机，与发动机入进行热交换，带走主机内的热量，再经过热交换器与海水热交换。
5、原理图
喷绘有彩色冷却水循环图
6、温度仪表：
在原理图上放置有温度计，可直观观察家到时关键点温度变化。
7、应急管路：
装置的三通旋塞的适当转换组合成应急管路。当淡水缺乏或淡水泵发生故障时，可通过旋转滑油冷却器、淡水泵和检视器后的三通旋塞，改变水流路线，使海水流过滑油冷却器后即行改道，直接进入柴油机去冷却缸套和缸盖，然后流入出水总管
*8、机油换热器和冷却水热热器：在不影响冷却水流动时做成为截面解剖式�？煽梢怨鄄炖淙此牧髁亢腿冉换还獭�
10、预热器：系统增加一套机器预热系统，在机器启动前给系统机油系统提前加热到时实合温度
五、实训项目
1、学习柴油机冷却水温度自动控制过程
3、实现中央冷却水系统温度的自动调节控制：
4、实现系统故障模拟与解决：可模拟系统管路、阀故障，进行故障判断与解决，对系统进行故障判断与解决。
5、实现对船舶中央冷却水系统总体管路的掌握以及工艺要求。
6、通过实训系统可以掌握中央冷却水系统的维护管理要点。
7、达到实习、实践、培训的目标：实训系统要求达到实船操控模式，力争达到实船的船舶机舱环境。
9、提高实训人员素质、技能、经验的目标：通过此实训系统的操作能够提高船舶管理人员的职业素质，加强技能操作训练，提高实训效果的技术含量。
六、冷却水温度自动控制实训装置主要配置
| 序号 | 名称 | 单位 | 数量 |
| 1 | 控制柜台 | 套 | 1 |
| 2 | 调节三通阀 | 套 | 1 |
| 3 | 温度控制器 | 套 | 1 |
| 4 | 换热器 | 套 | 1 |
| 5 | 温度表 | 套 | 1 |
| 6 | 温度传感器 | 套 | 1 |
| 7 | 水泵 | 套 | 1 |
| 8 | 通海阀 | 套 | 1 |
| 9 | 三通旋塞 | 套 | 1 |
| 10 | 转速度控制器 | 套 | 1 |
| 11 | 离心水泵 | 套 | 1 |
