一、实验目的
1、进一步掌握电阻应变式传感器的特性。
2、了解电阻应变式传感器在称重仪器中的应用。
二、实验所用单元
电阻应变式传感器、调零电桥、差动放大器板、直流稳压电源、数字电压表、振动台、砝码。
三、实验原理及电路
由于电阻式传感器的输出与位移成正比，利用弹性材料的特性，可以使电阻式传感器输出与质量成线性关系，由此可以进行质量的测量。在本实验中可以利用振动台的振动梁作为弹性部件。
四、实验步骤
1、根据实验一至实验五的实验内容设计电子秤实验的实验装置。
2、调节差动放大器的零点与增益，调节该电子秤实验装置的零点与量程，注意确定量程时不要超出电阻式传感器的线性范围，并使砝码质量与输出电压在数值上有直观的联系。
3、根据所确定量程，逐次增加砝码的质量，将质量与输出电压记入下表。
表 6-1
| M(g) | 0 | ||||||||||
| UO(mV) | 0 |
三、实验报告
1、根据表6-1中的实验数据，计算该电子秤装置的精度。
2、若要增加电子秤装置的量程，可以采取哪些措施？

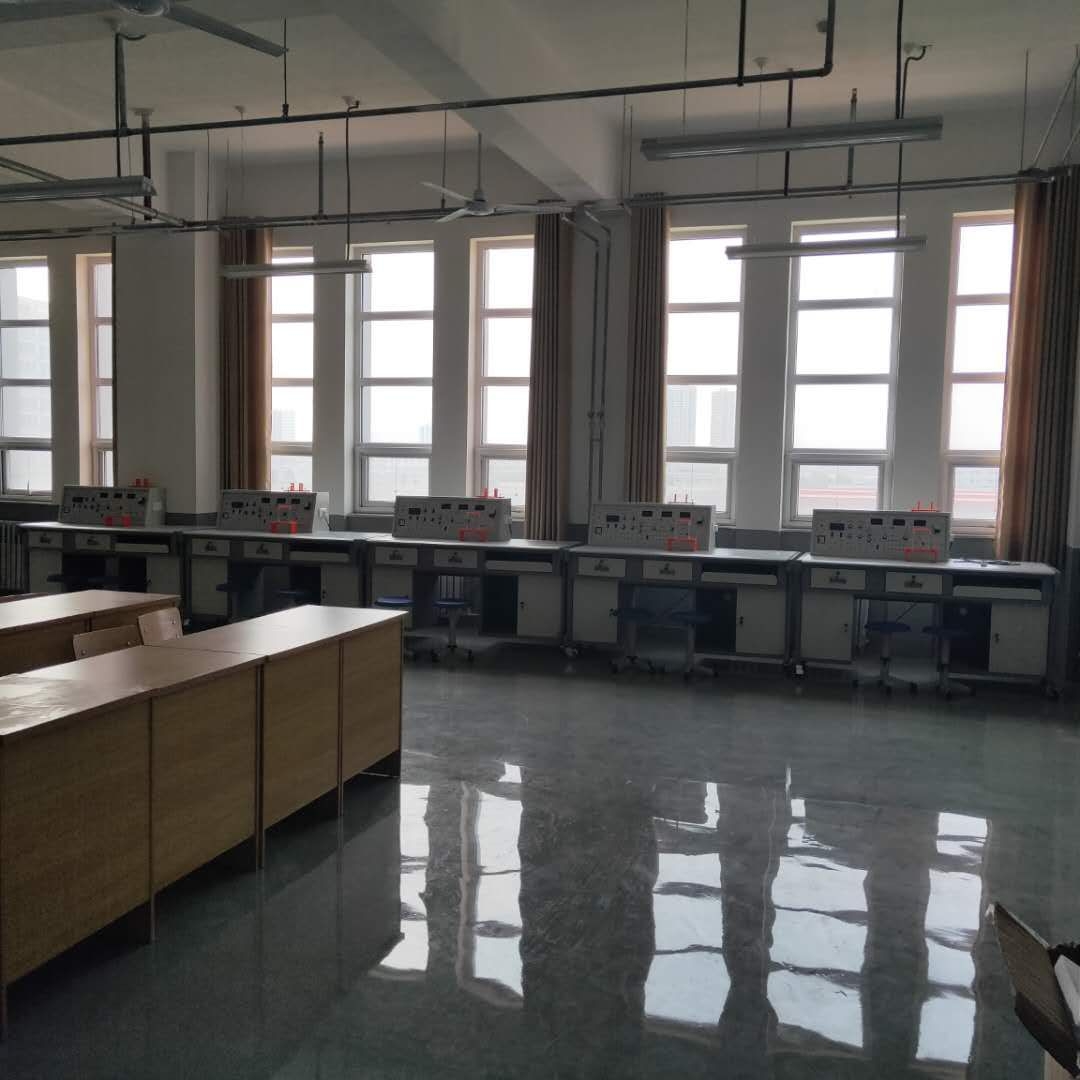

DB-111A2 检测与转换技术实训装置（32种传感器）
概述:DB-111A2检测与转换技术实训装置是本公司推出的为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备�？赏瓿�“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。
技术参数：
1、输入电源：AC220V±5% 50±1Hz
2、额定电流：≤5A
3、直流电源：±5V ±15V
4、稳压系数：±1%
5、电压纹波：≤10mV
6、非线性误差：≤5%
7、测量精度：≤1%
8、功 耗：100VA
9、输出电流：1A
10、相对温度：-5℃～40℃
11、相对湿度：＜85%（25℃）
12、实验台规格外形尺寸：1600×750×1100mm
主控台功能：
1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路�；すδ�。
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可
调，最大输出电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直
流放大器。
5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
7、温度表：0-150℃度，精度1%。
8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
9、机械式压力表：0-40Kpa，精度2%。
10、手动气压源：0-40Kpa。
三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右。
数据采集卡及处理软件：
数据采集采用ARM系统，上位机三大数据传输方式:USB,WIFI,以太网。模式可使用上位机软件相互切换。Usb为有线近程接入方式，wifi及以太网可通过上位机远程配置和接入，内置出厂设置按钮。数据采集方式为单步采集及连续采集方式，分辨率由1/4096，采样周期1K，采样速度可选择，软件可配置。量程自动切换。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
传感器种类及技术指标：（参考值）
| 序号 | 实 验 模 块 | 传 感 器 名 称 | 量 程 | 精 度 |
| 1 | 电阻霍尔式传感器�？� | 电阻式传感器 | ± 2mm | ± 1.5% |
| 2 | 霍尔式传感器 | ≥ 2mm | 0.1% | |
| 3 | 电容式传感器模块 | 电容式传感器 | ± 5mm | ± 1.3% |
| 4 | 电感式传感器�？� | 电感式传感器 | ± 5mm | ± 3% |
| 5 | 光电式传感器模块 | 光电式传感器 | 0-2400转/分 | ≤ 1.5% |
| 6 | 涡流式传感器�？� | 涡流式传感器 | ≥ 1mm | ± 3% |
| 7 | 温度式传感器�？� | 温度式传感器 | 0-100℃ | ± 2% |
| 8 | 磁电式传感器 | 0 .5V/m | ||
| 9 | 压电式加速度传感器模块 | 压电式加速度传器 | 1-30Hz | ± 2%/s |
| 10 | 光纤式传感器�？� | 光纤式传感器 | ≥1.5mm | ± 1.5% |
| 11 | 压力传感器�？� | 压力传感器 | 0-50kpa | ± 2% |
| 12 | 超声波传感器模块 | 超声波传感器 | 20-60cm | 1cm |
| 13 | MQ3气敏传感器 | 50-200ppm | ||
| 14 | 湿敏传感器�？� | 湿敏传感器 | 10-95%RH | ± 5% |
| 15 | 霍尔式测速传感器 | 0-2400转/分 | ± 1.5% | |
| 16 | 涡流测速传感器 | 0-2400转/分 | ≤ 1.5% | |
| 17 | 磁电测转速传感器 | 0-2400转/分 | ≤ 1.5% | |
| 18 | 转速传感器 | 0-2400转/分 | ≤ 1.5% | |
| 19 |
热电偶、热电阻传感器 模 块 |
K 型热电偶传感器 | 0-100℃ | ± 3% |
| 20 | E型热电偶传感器 | 0-100℃ | ± 3% | |
| 21 | Pt100铂电阻传感器 | 0-100℃ | ± 3% | |
| 22 | Cu50铜电阻传感器 | 0-100℃ | ± 3% | |
| 23 | 移相器、相敏检波器�？� | |||
| 24 | 热释电红外传感器模块 | 热释电红外传感器 | 3200V/W | |
| 25 | 硅光电池传感器�？� | 硅光电池传感器 | 0.35A/W | |
| 26 | 集成温度传感器�？長M35 | 集成温度传感器LM35 | 0-100℃ | ± 2% |
| 27 |
PN结、正与负温热敏电阻 传感器模块 |
PN结温度传感器 | 0-100℃ | ± 3% |
| 28 | 正温热敏电阻传感器 | 0-100℃ | ± 3% | |
| 29 | 负温热敏电阻传感器 | 0-100℃ | ± 3% | |
| 30 |
光敏二极管、光敏三极管 与光敏电阻传感器�？� |
光敏二极管传感器 | 随光照度变化 | ± 3% |
| 31 | 光敏三极管传感器 | 随光照度变化 | ± 3% | |
| 32 | 光敏电阻传感器 | 电阻随光变化 | ± 3% |
