一、实验目的
1、了解差动式电容传感器的基本结构。
2、掌握差动式电容传感器的调试方法。
二、实验所用单元
电容式传感器、电容式传感器转换电路板、差动放大器板、直流稳压电源、数字电压表、位移台架。
三、实验原理及电路
实验电路框图如图8-1所示。与实验七不同之处在于接入电容转换电路的两个电容都为可变电容，当电容传感器的动极移动时，两个电容的电容量都发生变化，但变化方向相反，这样就构成差动式的电容传感器。

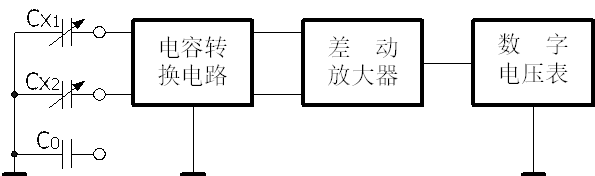

图8-1 电容式传感器实验电路框图
四、实验步骤
按照实验七的步骤进行实验，注意接入电路板的两个电容为Cx1和Cx2。将实验结果记入下表中。
表 8-1
| X(mm) | 0 | ||||||||||
| UO(mV) | 0 |
五、实验报告
1、根据表8-1，画出输入/输出特性曲线
，并且计算灵敏度和非线性误差。2、试比较差动式和变面积式两种电容传感器的优劣。
