一、实验目的
1、了解自感式差动变压器的基本结构。
2、掌握自感式差动变压器及整流电路的工作原理。
3、掌握自感式差动变压器的调试方法。
二、实验所用单元
电感式传感器、电感式传感器转换电路板、差动放大器板、直流稳压电源、数字电压表、位移台架。
三、实验原理及电路
自感式差动变压器电路图如图12-1所示。

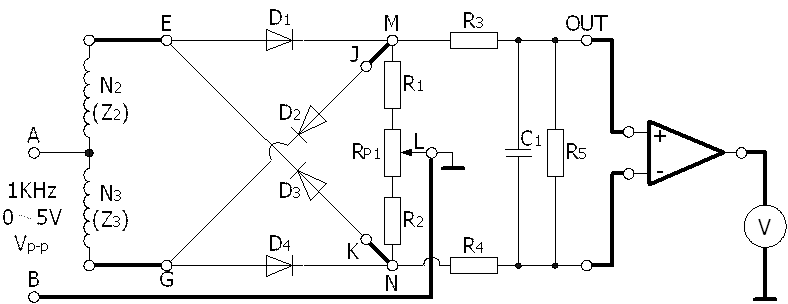

图12-1 自感式差动变压器实验电路图
传感器的两个次级线圈(N2、N3)作为交流电桥的两个桥臂，R1、R2为另外两个桥臂，D1、D2、D3、D4组成相敏整流器，A、B之间输入交流电压，M、N之间输出脉动直流电压，经R3、R4、C1滤波后输出直流电压。
四、实验步骤
1、按实验十一的步骤1和2进行操作。
2、按图12-1将信号源的A端接至次级线圈N2、N3的中间连线点，B端接至L，N2上端接E点，N3下端接G点，B与L、J与M、K与N连接，差动放大器与电压表接线不变，这样构成自感式差动变压器实验电路。
3、按实验十一的步骤4进行实验，将实验结果记入下表。
表 12-1
| X(mm) | 0 | ||||||||||
| UO(mV) | 0 |
五、实验报告
1、根据表12-1，画出输入/输出特性曲线
，并且计算灵敏度和非线性误差。2、比较差动变压器和自感式差动变压器的灵敏度和线性度。

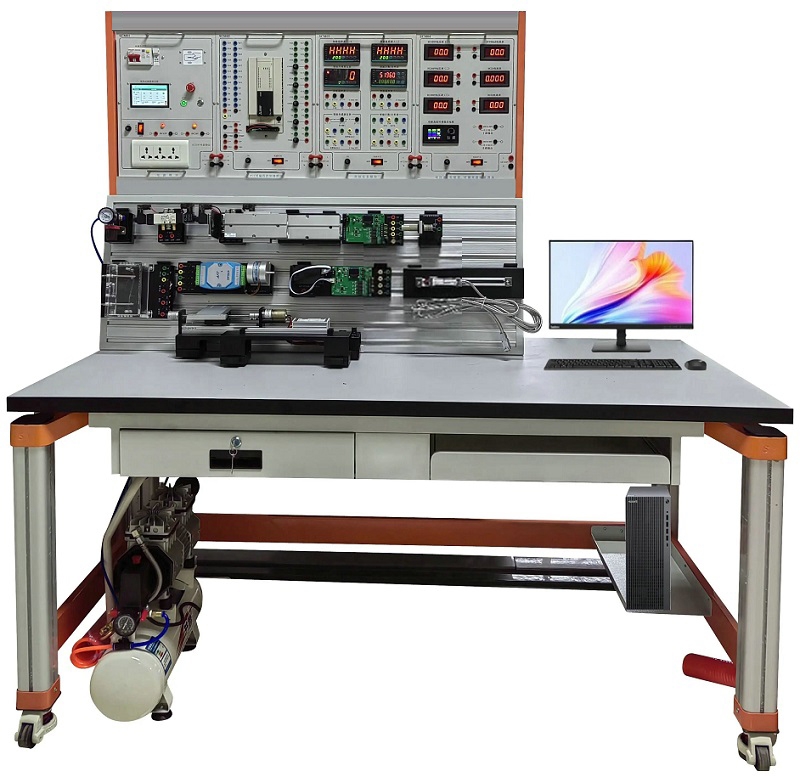

DB-GD07 传感器应用技术实训考核设备
