移相器实验
一、实验目的了解运算放大器构成的移相器电路原理及工作情况，为交流电桥实验做准备。
二、实验原理及电路

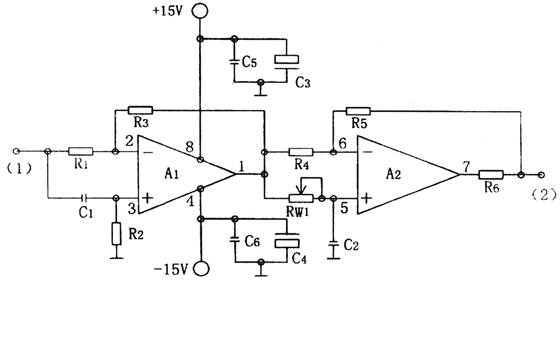

图48-1 相敏检波器的电路原理
A1与C1、R2组成有源微分网络，A2与RW1、C2组成有源积分网络，当①端输入天弦交流信号μm时，A1输出一超前μm相位信号，A2输出一滞后μm相位的信号，通过调节RW1可使输出信号与输入信号相位发生变化。
三、实验所用单元
移相/检波/低通�？�、音频振荡器、双线（双踪）示波器。
四、实验步骤
1、了解移相器的电路原理。

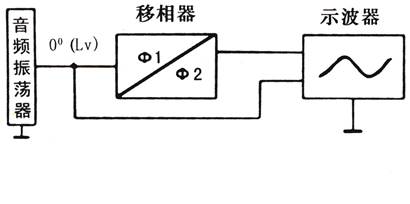

图48-2
2、如图48-2接线，将音频振荡器的信号引入移相器的输入端（音频信号从0°、180°插入输出均可）音频振荡器频率置5KHz，幅度置VP-P=5V。
3、将示波器的两根线分别接到移相器的输入和输出端，调整示波器，观察示波器的波形。
4、调节移相器上的电位器，观察两个波形间相位的变化。
5、改变音频振荡器的频率，观察不同频率时的最大移相范围。
五、问题
1、根据电路原理图，分析本移相器的工作原理，并解释所观察到的现象。
2、如果将双踪示波器改为单踪示波器，两路信号分别从Y轴和X轴送入，根据李沙育图形是否可完成此实验?
六、注意事项
本仪器中的音频信号是由函数发生器产生的，所以通过移相器后波形局部有些畸变，这不是仪器故障，不影响实验效果。
正确选择示波器中的“触发”形式，以保证双踪示波器能看到波形的变化。
